14 Dune HD Max Quick Start Guide

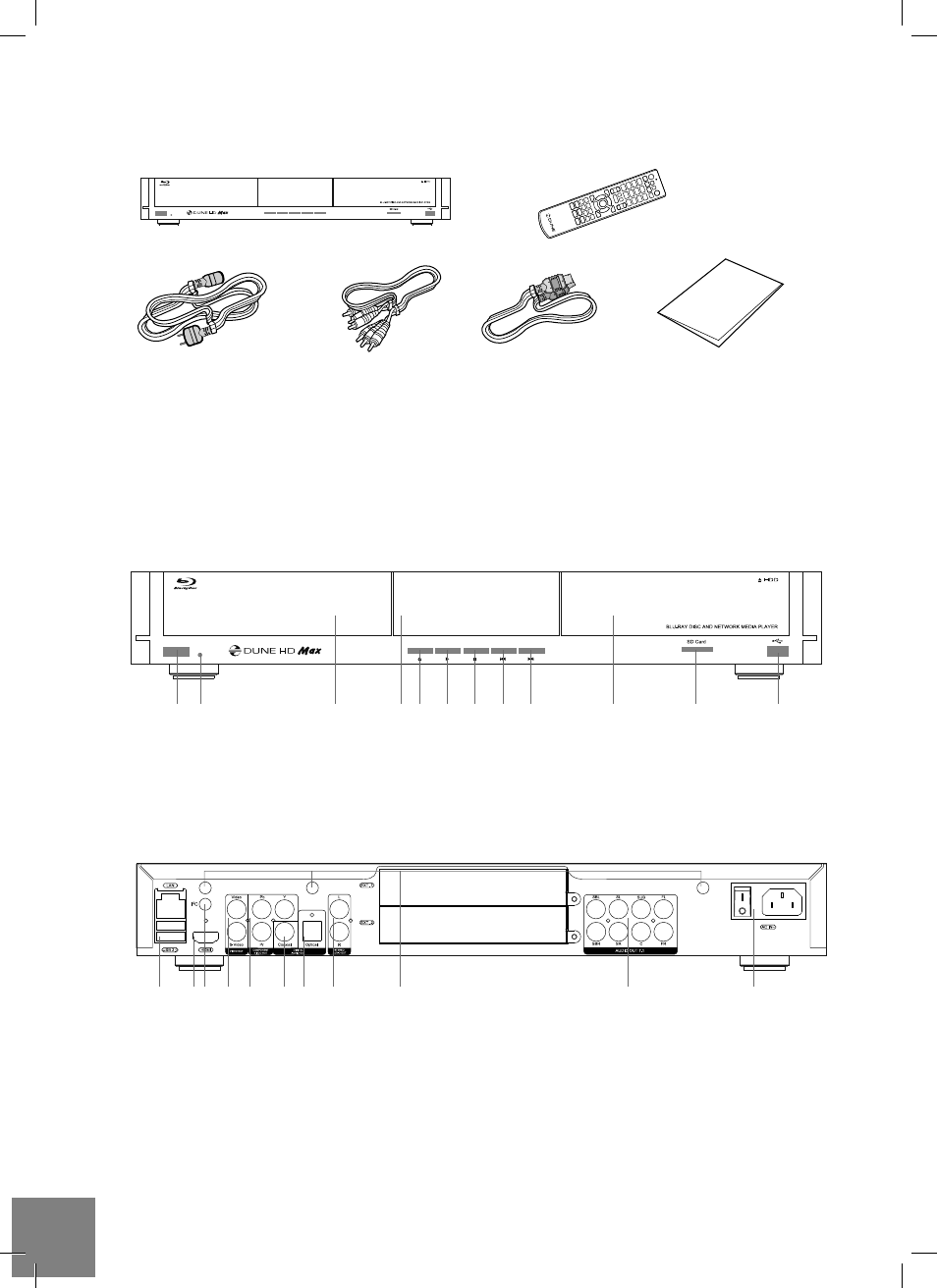

Contenu de la boîte
1. Platine multimédia Dune HD Max
2. Télécommande (Piles non incluses)
1
4
NOTE: Des accessoires supplémentaires (optionnels) peuvent être inclus dans la boîte en fonction du
pays, du distributeur et de la configuration du lecteur.
Vues extérieures
Face avant
Panneau arrière
1. Bouton Marche/Arrêt
2. Indicateur LED
3. Lecteur optique
4. Afficheur 5. Ouverture/fermeture
6. Lecture/Pause
7. Stop
8. Précédent 9. Suivant
10. Rack DD
11. Port carte mémoire SD
12. Port USB 2.0
1. Port LAN et 2 ports USB 2.0
2. HDMI 1.3
3. Bus dédié (I2C) (pour la connexion de futurs
appareils externes) *
4. Sortie vidéo composite et S-Vidéo
5. Sortie vidéo composante (Y/Pb/Pr)
* Non compatible avec des écouteurs ou autres appareils A/V ; Brancher des écouteurs ou tout autre appareil A/V peut
endommager votre équipement.
6. Sortie numérique coaxiale
7. Sortie numérique optique
8. Sortie stéréo analogique
9. Ouvertures pour antennes Wi-Fi optionnelles
10. Sortie multicanal analogique (7.1)
11. Interrupteur Marche/Arrêt
3. Cordon d’alimentation
4. Cordon A/V 5. Cordon HDMI
6. Guide de démarrage rapide
1 2 3 4 5 6 7 8 9 10 11 12
1 2 3 4 5 6 7 8 9 10 11
2
3 5 6
