Reemplazo de la Correa
Si es necesario cambiar la correa de transmisión, vea al
distribuidor local autorizado o consulte la Lista de piezas para
obtener la información y realizar el pedido. Use únicamente
correas autorizadas en fábrica, ya que tal vez las correas
“genéricas” no suministren un rendimiento satisfactorio.
El procedimiento requiere habilidad mecánica media y
herramientas habitualmente disponibles.
Dientes
Los dientes bolo se desgastan con el uso y se los debe
inspeccionar al comienzo de cada temporada de labranza y a
intervalos de 30 horas de funcionamiento. Los dientes se pueden
cambiar individualmente o como juego completo. Vea las
páginas de Piezas de Reemplazo para consultar la identificación
de los dientes y los números de piezas.
Inspección de los Dientes
Con el uso, los dientes se acortan, se angostan y vuelven
puntiagudos. El uso de dientes muy desgastados resultará en la
pérdida de la profundidad de labranza y en una menor eficacia
para cortar y girar debajo de la materia orgánica.

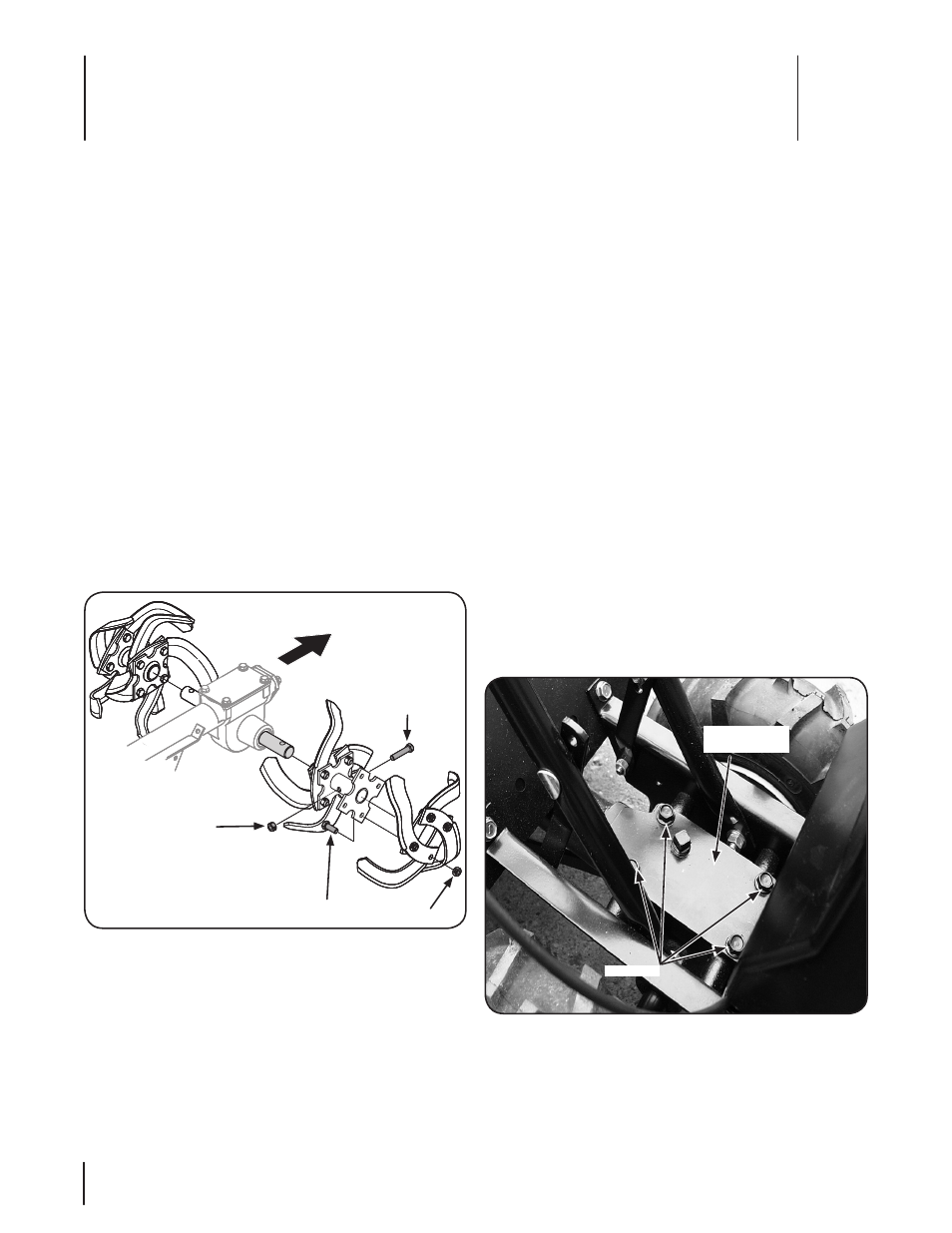

Vea la Fig. 7-1 para los procedimientos siguientes de los pasos.
Retiro/Instalación de un Solo Diente
Con el motor apagado y el cable de la bujía desconectado,
retire los dos tornillos y las tuercas que unen un solo
diente al soporte de dientes. De ser necesario, use aceite
penetrante en las tuercas.
Cuando instale un solo diente, asegúrese de posicionarlo
de modo que su borde cortante (filoso) penetre el suelo
primero a medida que la cultivadora se mueve hacia
adelante.
1.
2.
Retiro/Instalación de un Conjunto de Dientes:
Un conjunto de dientes comprende ocho dientes
montados en un soporte de dientes.
Si retira los dos conjuntos de dientes, antes de hacerlo
márquelos para identificarlos como “izquierdo” y
“derecho”. Quite el tornillo y la tuerca de seguridad que
fija el conjunto de dientes al eje de los dientes. De ser
necesario, use una maza de goma para golpear el conjunto
de dientes y desplazarlo hacia afuera del eje.
Antes de volver a instalar el conjunto de dientes,
inspeccione el eje de los dientes para verificar si hay óxido,
asperezas o rebabas. Lime o lije ligeramente, según sea
necesario. Aplique al eje una capa delgada de grasa.
Instale cada conjunto de dientes de modo que el borde
cortante (filoso) de los dientes penetre el suelo primero
cuando la cultivadora se mueva hacia adelante. Fije el
conjunto de dientes al eje de dientes usando el tornillo y la
tuerca de seguridad.
Cambio el Aceite de Engranajes de la Transmisión
NOTA: El aceite de engranajes de la transmisión no necesita ser
cambiado a menos que se contamine con suciedad, arena o
partículas de metal.
Vacíe la gasolina del tanque o haga funcionar el motor
hasta que el tanque de combustible esté vacío.
Quite los cuatro tornillos (B, Figura 5-2) y retire la tapa y
junta de la transmisión. Vea la Fig. 7-2.
Retire la rueda del lado izquierdo. Incline el eje de la rueda
del lado izquierdo sobre una cubeta de drenaje y deje que
el aceite de engranajes drene a través de la parte superior
de la transmisión. Vuelva a instalar la rueda. Instale una
junta nueva (no vuelva a usar una junta vieja) y vuelva a
instalar la cubierta de la transmisión
Llene la transmisión usando aceite de engranajes GL-4 (SAE
85W-140 o SAE 140). Cargue el motor con aceite de motor y
llene el tanque de combustible con gasolina.
1.
2.
3.
4.
1.
2.
3.
4.
Frente/Delantero
Tuercas
Tornillos
Tuercas
Tornillos
Figura -1
Tornillos
cubierta de la
transmisión
Figura -
Servicio
7
