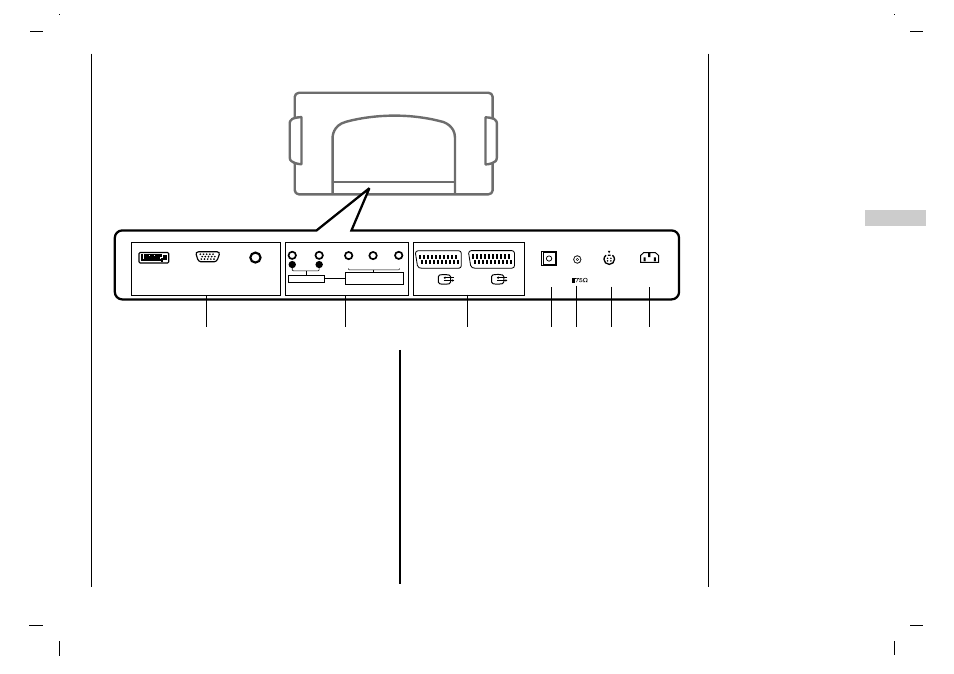

Lage und Funktion der Bedienelemente
R
ü
ckansicht
7
1. DVI-EINGANG / RGB-EINGANG / AUDIO-EINGANG
Verbinden Sie den PC-Ausgang mit dieser Buchse.
2. AUDIO-EINGANG / COMPONENT-EINGANG (480i /
480p / 720p / 1080i)
3. Scart-Anschluss
Verbinden Sie den Euro-Scart-Anschluß z.B. des
Videorecorders mit diesen Buchsen.
4. Digital Audio (OPTISCH)
Schließen Sie digitalen Audio von den verschiedenen
Arten der Ausrüstung an.
Hinweis : In der Bereitschaftsbetriebsart arbeiten
diese Tore nicht.
5. Antennenanschluss
6. S-VIDEO INGANG
Verbinden Sie den Video-Ausgang z.B. eines S-VHS-
Videorecorders mit dem S-VIDEO Eingang.
7. NETZKABELANSCHLUSS
Der Monitor benötigt die Versorgungsspannung, die
auf der inneren Umschlagseite dieser Anleitung genan-
nt ist. Den Monitor niemals an eine Gleichstromquelle
anschließen.
DVI INPUT
DVI INPUT
S-VIDEO
S-VIDEO
OPTICAL
OPTICAL
AUDIO INPUT
AUDIO INPUT
AUDIO INPUT
AUDIO
R
L
COMPONENT INPUT
(480i/480p/720p/1080i)
Y
P
b
P
r
ANT
ANT. IN
AC INPUT
AC INPUT
RGB INPUT
RGB INPUT
AV1
V1
AV2
V2
1
2
3
4
5
6
7
