Introducción
La incorporación de un sensor de lluvia o de uno de
lluvia y helada en el sistema automático de riego por
aspersión contribuye de manera eficaz a ahorrar
agua y reducir los costos mensuales de riego,
además de ayudar a mantener el césped y el jardín
en un óptimo estado. El sistema de riego controlado
por sensor se ha diseñado para facilitar su
instalación y puede ponerse en funcionamiento en
cuestión de minutos.
Antes de instalar el sensor de lluvia, dedique unos
momentos para leer todas las instrucciones. Dado
que el sensor de lluvia se ha diseñado para funcionar
con la mayoría de las marcas y los modelos de
temporizadores de riego por aspersión automáticos,
le recomendamos que también consulte las
instrucciones que vienen con el temporizador, donde
encontrará información específica sobre la conexión
y el uso de un sensor de lluvia o un interruptor de desconexión por lluvia.
Importante:
El sensor de lluvia se ha diseñado para una fuente de alimentación de 24 VCA
exclusivamente. Si se lo conecta a un nivel de tensión superior, el equipo sufrirá
daños graves.
Es obligatorio que los métodos de instalación cumplan con toda la normativa
nacional y local aplicable sobre instalaciones eléctricas. Si tiene dudas acerca de
los procedimientos correctos de instalación eléctrica, contrate a un profesional
calificado para que realice la instalación.
El sensor de lluvia no debe sumergirse. No instale el sensor dentro de una
canaleta para agua de lluvia ni en ningún otro lugar donde pueda acumularse agua.

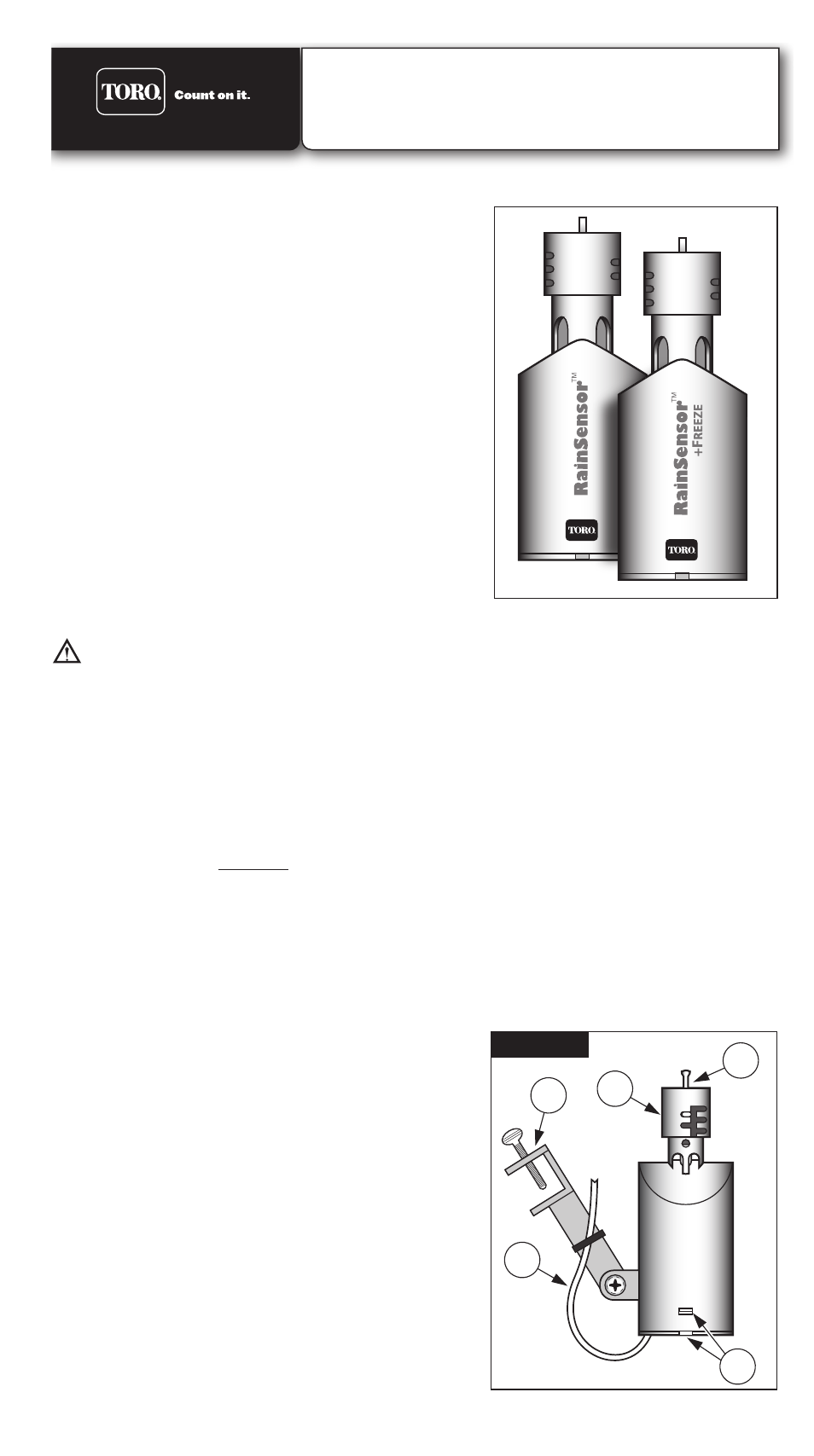

Componentes del sensor de lluvia
1 - Eje de prueba: se presiona para comprobar manualmente el funcionamiento del sensor
de lluvia.
2 - Tapa de ajuste de lluvia: ajusta la sensibilidad del sensor de 3 mm a 25 mm de lluvia
detectada.
3 - Quick-Clip ™ : soporte de montaje universidad que
facilita la instalación.
4 - Cable de conexión: se incluyen 7,6 m de cable
de conexión.
5 - Tapa de acceso: se retira con facilidad para
acceder a los componentes internos.
RainSensor ™ con cables – RainSensor ™
modelo 53769 + Helada – Modelo 53853
Guía de instalación
1
2
3
Figura 1
4
5
