32
Funzione l’inclinazione manuale dell’asse Y o X
Dopo aver premuto il tasto freccia su nel laser o nel telecomando, è necessario premere entro 1 secondo
il tasto manuale, per attivare il modo di inclinazione manuale dell‘asse Y; il che viene segnalato mediante
lampeggiamento contemporaneo del LED verde e rosso 4/5 con una frequenza di una volta al secondo. In
questa modalità di funzionamento l‘asse Y può venir inclinato con l‘aiuto dei tasti freccia „su/giù“ sull‘apparecchio
o sul telecomando, mentre l‘asse X lavora sempre in funzionamento automatico orizzontale (p.e. per la
costruzione di soffi tti inclinati o per accessi per autovetture inclinati). Dopo aver premuto il tasto a freccia destra
nel telecomando, è necessario premere entro 1 secondo il tasto manuale, per attivare il modo di inclinazione
manuale dell‘asse X; il che viene segnalato mediante lampeggiamento contemporaneo del LED verde e rosso
4/5 lampeggiando una volta al secondo. In questa modalità di funzionamento l‘asse X può venir inclinato con
l‘aiuto dei tasti freccia „destra/sinistra“,sul telecomando, mentre l‘asse Y lavora sempre in funzionamento
automatico orizzontale.
Se l‘apparecchio lavora con 600 RPM, anche l’allarme sull’altezza dello strumento (HI) è attivo.
Premendo il tasto manuale nuovamente, si reimposta lo strumento di nuovo in funzionamento automatico di
autolivellamento, che viene visualizzato dal LED verde 4.

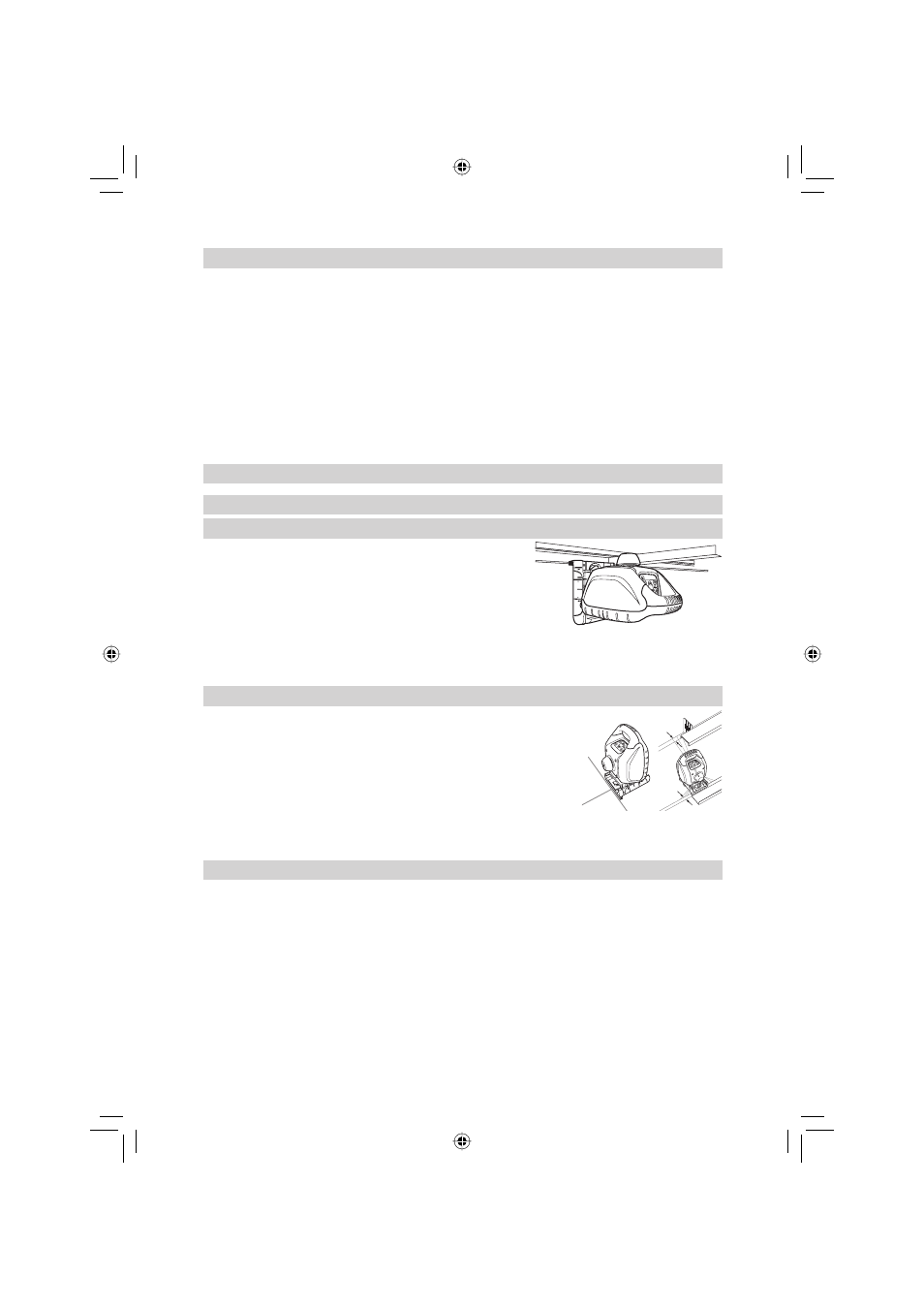

ESEMPI OPERATIVI
Interni
Controsoffi tti
1. Determinare e segnare l’altezza del soffitto finito e fissare
saldamente il primo pezzo di cornice a tale altezza.
2. Agganciare il laser alla cornice della parete facendo scorrere
il dispositivo di fissaggio del muro e abbassare la leva di
bloccaggio.
3. Allentare la leva di sbloccaggio per la regolazione in altezza,
spingere quindi il laser sulla marcatura zero (0) della scala (altezza
dell‘angolo della parete) e fi ssare infi ne la leva di sbloccaggio.
Nota: per ridurre al minimo le cadute accidentali, inserire
dei tasselli nei fori di sicurezza.
Montaggio di pareti divisorie (Pareti mobili)
1. Applicare la console di scorrimento al laser.
2. Posizionare il laser sul primo punto di riferimento per la posa del binario.
Nota: Se la staffa è fi ssata al binario assicurarsi che il laser sia
posizionato su (0).
3. Usare tasti freccia (su/giù) per fermare il raggio. Puntare quest’ultimo nella
direzione del secondo punto di riferimento.
4. Tramite il telecomando allineare il raggio laser fi no a che non coincida con
il secondo punto di riferimento.
5. Installare il binario o segnare la linea del binario sia sul pavimento sia sul soffi tto, per la futura installazione
del binario.
Trasferire il punto del pavimento al soffi tto - piombo
La sorgente laser dell‘apparecchio è direttamente al di sopra e in altezza del collegamento orizzontale dello
stativo.
Per l‘allineamento sul pavimento sul bordo inferiore dell‘apparecchio ci sono le relative marcature per centrare
12 con i quali l‘apparecchio può essere allineato lungo l‘asse longitudinale, p.e. direttamente sopra il punto
d‘intersezione di due intercapedini tra mattonelle.
Per un migliore allineamento dell‘apparecchio sopra un punto di base eseguire due linee di aiuto (croce)
attraverso il punto.
5 cm (2 in.)
5 cm (2 in.)
