64
Verificação da exactidão

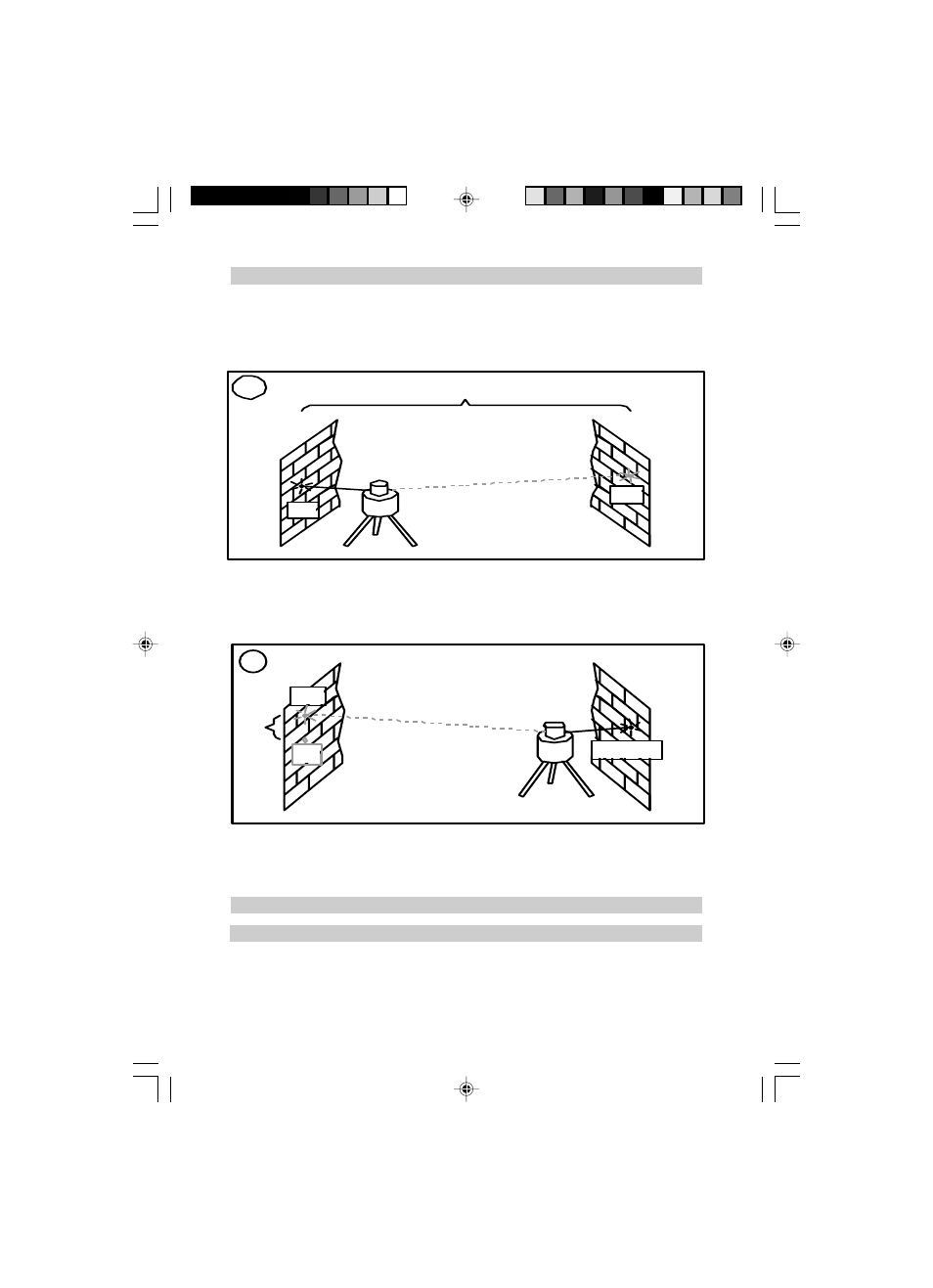

Para isso, é necessário um percurso livre de 20 m de comprimento entre duas paredes (A e B) e a realização
de uma medição de viragem sobre ambos os eixos X e Y em operação horizontal (4 medições).
Posicione o lazer horizontalmente a um suporte plano ou sobre um tripé nivelado próximo a uma parede (A)
e dirija o ponto de laser na direcção do eixo X para a parede próxima (A). Após a nivelação, a altura (centro do
feixe) será registrada na parede. Girar, então, o aparelho de 180
°, deixar nivelar e marcar o centro do feixe na
parede oposta (B).
A seguir, posicione o aparelho nas proximidades da parede B. Dirija o feixe de laser do aparelho de nivelação
na direcção do eixo X para a parede próxima B, de maneira que a altura marcada anteriormente (a partir da
medição da parede A) seja realizada. Gire o aparelho de 180
°, deixe-o nivelar e marque o centro do feixe na
parede A. A diferença (h) de ambos os pontos aqui marcados resulta, então, no desvio real do aparelho.
Se o aparelho se encontrar no limite da exactidão de fábrica ( ± 1,5 mm em 10 m), o desvio máximo em relação
à posição zero, em 20 + 20 = 40 m, é de 6 mm.
Repetir este procedimento da mesma maneira para o eixo X negativo e para os eixos Y negativo e positivo,
de maneira que a altura em todas as direcções sejam mensuradas sobre o mesmo ponto da parede.
EXEMPLOS DE TRABALHO
Transferir a fissura métrica/ponto de altura
Posicionar o aparelho no modo operacional horizontal (p.ex. com um tripé), de maneira que o feixe de laser se
encontre na altura desejada.
Girar, a seguir, o prisma manualmente para a posição alvo desejada ou utilizar um dos modos operacionais de
rotação.
2
2.2
1.1
h
A
B
2.1=1.2
A
B
20m 1
1.1
1.2
