CONECTANDO UN COMPONENTE DE VIDEO EN LA ENTRADA
Siga los pasos abajo, para exhibir las letras de las músicas CDG en el monitor de la Singing
Machine, de otra fuente de video:
(4) Ponga el selector FUNCTION en la posición AUX y el selector MONITOR en la posición
AUX.
(5) A
CONEXIÓN DE AUDIO
Conecte el unidad a su TV o sistema estereofónico usando las conexiones blanca y roja del
cable de interconexión suministrado. Conecte la punta blanca del cable de interconexión en la
toma blanca del cable de interconexión en la toma blanca AUX OUT del unidad. Conecte la
punta roja del cable de interconexión en la toma roja del cable de interconexión en la toma roja
AUX OUT del unidad. Conecte ahora la otra punta del cable (conectador blanco del canal
izquierdo y conectador rojo del canal derecho) en las enchufes AUDIO IN o AUX IN de su TV o
sistema de son.
(1) L
(3) Conecte la otra punta del cable de video (amarillo) a la salida de video de otra fuente tal
como VCR.
juste los botones de BRILLO, CONTRASTE y SOSTENIMIENTO VERTICAL localizados
bajo el monitor de la Singing Machine para mejorar la calidad de imágenes.
ocalice los cables de interconexión multicolores.
(2) Conectar el cable vídeo (amarillo) a la entrada Vídeo en el lado de la Singing Machine.

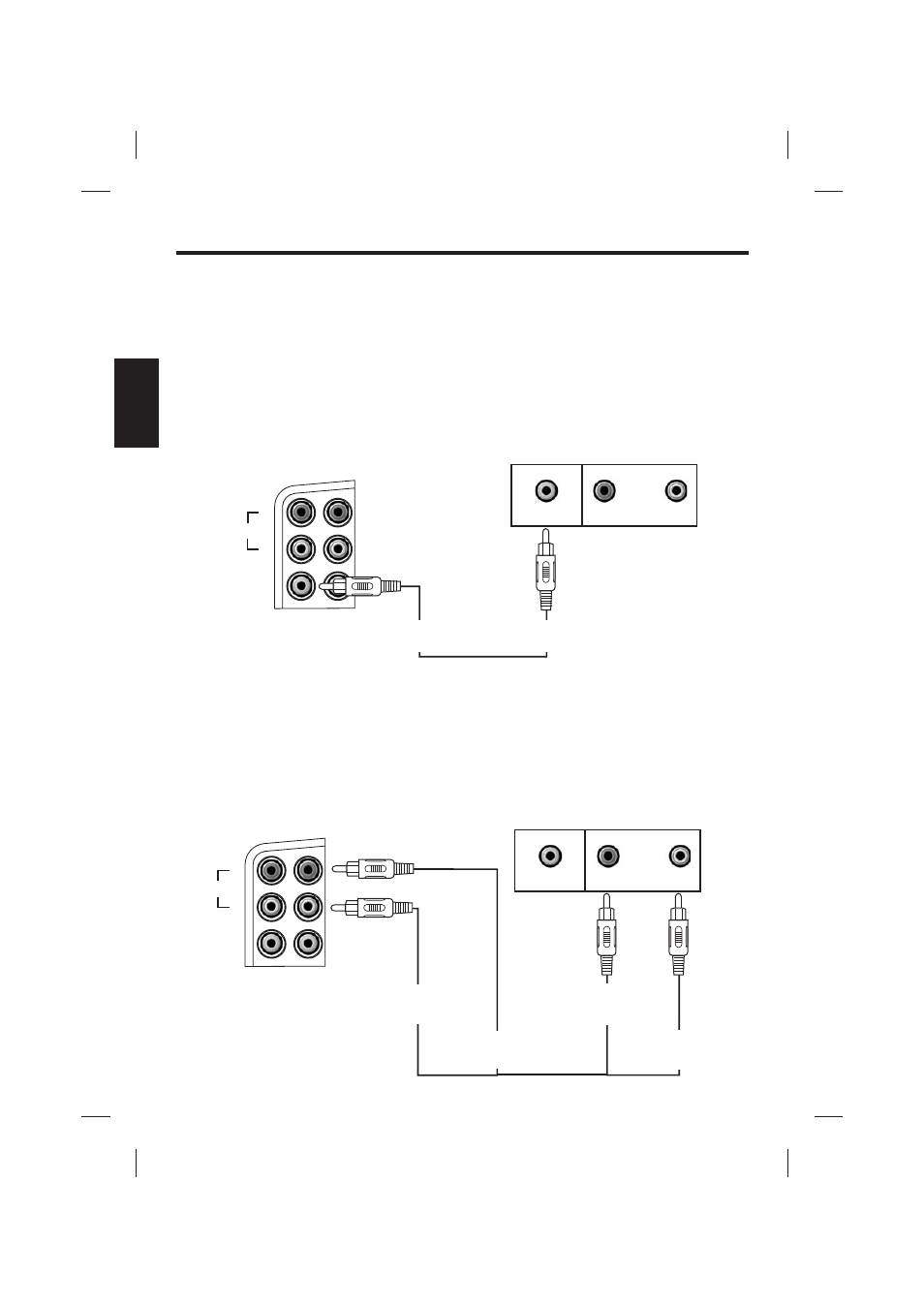

HACIENDO LAS CONEXIONES
VISTA LATERAL DE
LA SINGING MACHINE
VISTA POSTERIOR DE
LA VCR
S15
R L
VIDEO OUT AUDIO OUT
IN OUT
VIDEO
AUX
R
L
ENTRADA DE VIDEO
(TOMA AMARILLA)
SALIDA DEL VIDEO
(TOMA AMARILLA)
VISTA LATERAL DE
LA SINGING MACHINE
VISTA POSTERIOR DE
LA TV
R L
VIDEO IN AUDIO IN
IN OUT
VIDEO
AUX
R
L
ENTRADA
DE AUDIO E
(TOMA ROJA)
SALIDA AUXILIAR
D
(TOMA BLANCA)
SALIDA AUXILIAR
E
(TOMA ROJA)
ENTRADA
DE AUDIO D
(TOMA BLANCA)
