Branchements
Branchement normal
Le branchement du LF-4315 se fait à partir de
bornes vissables de bornier à cloisons. Les
bornes acceptent des câbles de haut-parleurs
toronnés pouvant atteindre #10 AWG
(5,3 mm
2 ). Utiliser le calibre de conducteur
maximal et la longueur de conducteur
minimale, dans la mesure du possible, pour
toute installation. Observer les repères de
polarité et maintenir une polarité constante à
travers le système pour une meilleure
performance.
Branchement en parallèle d'un second
LF-4315
Les bornes marquées OUTPUT peuvent
servir au branchement d'un autre LF-4315 en
parallèle. Brancher les conducteurs comme
indiqué sur l'illustration, à droite.

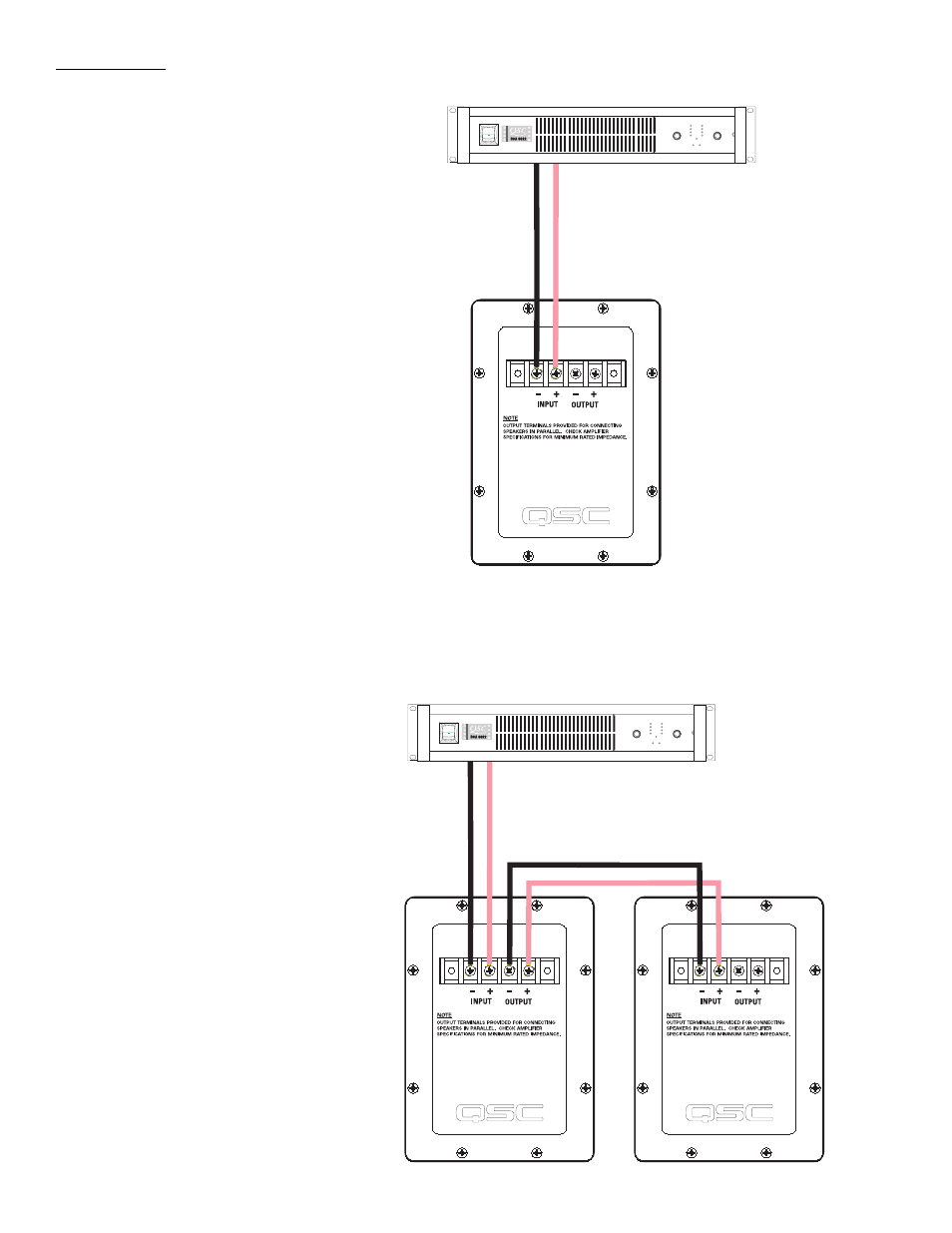

Exemple de branchement normal :
Exemple de branchement en parallèle :
Amplificateur
capable de piloter
des charges de
5,5 ohms
Amplificateur capable
de piloter des charges
de 2,75 ohms
