E S P A Ñ O L
P ara reemplazar la
bolsa para polvo de filtro
ADVERTENCIA: Desconecte el cordón de
la toma eléctrica antes de dar servicio.

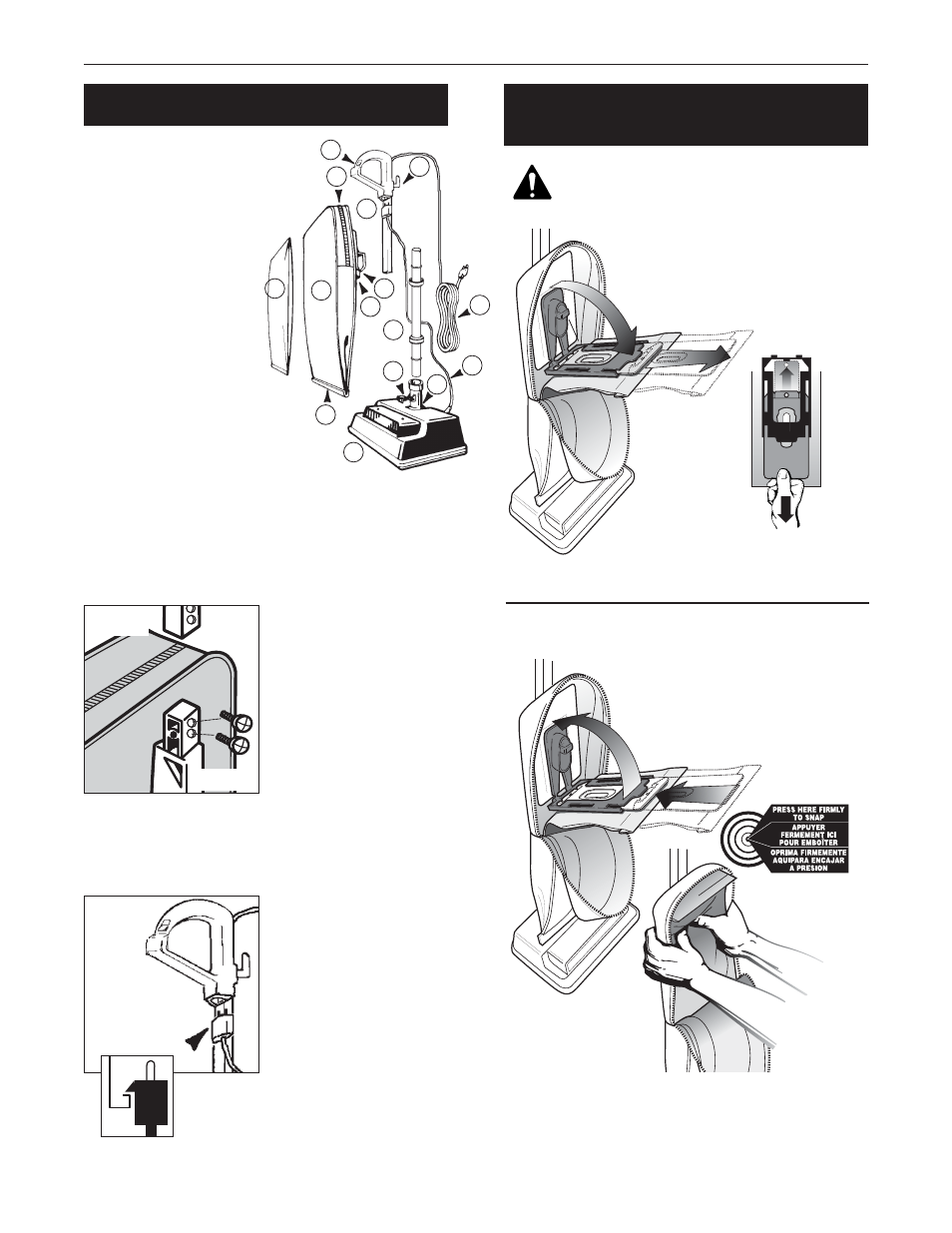

Para ayudarle a identificar los
componentes de su aspiradora,
las piezas se han numerado
como sigue:
1 Sección del asa, superior
2 Tubo inferior
3 Cabeza motriz
4 Bolsa exterior
5 Bolsa para polvo con
filtro de papel
6 Cordón de alimentación
7 Resorte retenedor
8 Barra para tensión de
la bolsa
9 Sujetador de cremallera
10 Interruptor de encendido/apagado
11 Abrazadera para el cable
12 Gancho de plástico/abrazadera
para el cable
13 Ensamblaje de la conexión
14 Bastidor del ventilador
15 Système du cordon électrique
E nsamblaje
Sección del
asa, superior
Ensamblaje de
la conexión
Antes de montar el aparato.
Retire dos tornillos del
ensamblaje de la conexión.
Deslice la sección superior
del asa sobre la sección
correspondiente del en
samblaje de la conexión,
alineando los agujeros de
los tornillos.
Nota: Las primeras dos
vueltas de los tornillos deben
estar apretadas. Después de
las primeras dos vueltas, los
tornillos girarán más
fácilmente.
Système du
cordon
électrique
La máquina debe de estar
en posición vertical cuando
inserte el ensamblaje del
cordón en el gancho.
Inserte la clavija sobre el
ensamblaje del cordón en el
mango.
Envuelva el cordón de
alimentación alrededor del
envolvente del cordón, y
asegure a la pieza en forma
de “U” de la clavija.
RETIRO DE LA BOLSA:
1. Desencaje la puerta de la
bolsa desde la base.
2. Tire suavemente de la bolsa
hacia arriba por el collarín
de cartón.
3. El sello para polvo de cierre
automático se cerrará
automáticamente.
INSTALACION DE LA BOLSA:
1. Deslice el collarín de cartón
en la puerta de carga de la
bolsa hasta que el agujero
de lengüeta del sello para
polvo de cierre automático
esté inmovilizado en su
posición.
2. Empuje firmemente con
ambos pulgares la puerta de
carga de la bolsa sobre el
punto indicado hasta que
encaje.
