17
E S P A Ñ O L
P ara reemplazar la
bolsa para polvo de filtro
ADVERTENCIA: Desconecte el cordón de
la toma eléctrica antes de dar servicio.

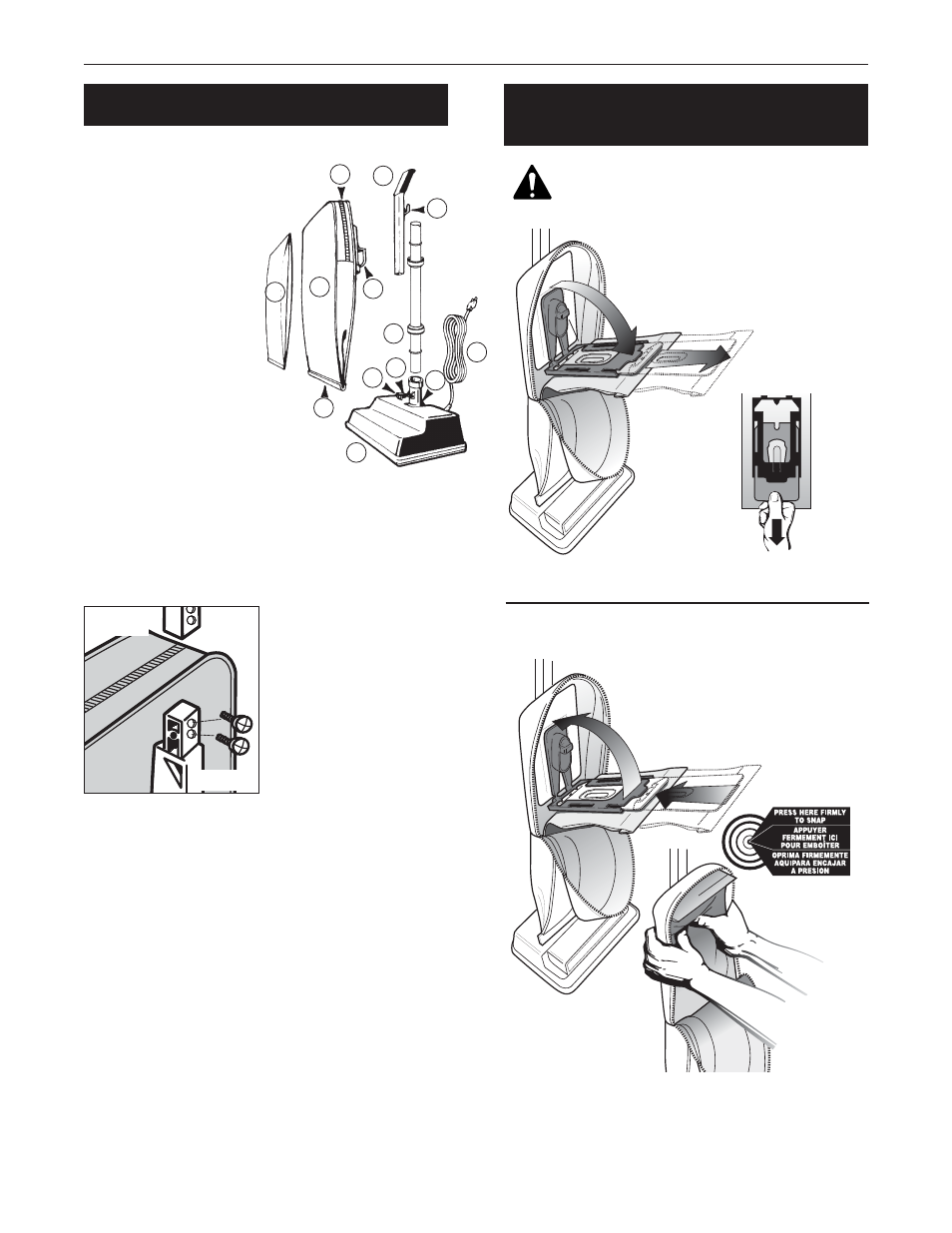

Para ayudarle a identificar los
componentes de su aspiradora,
las piezas se han numerado
como sigue:
1 Sección del asa, superior
2 Tubo inferior
3 Cabeza motriz
4 Bolsa exterior
5 Bolsa para polvo con
filtro de papel
6 Cordón de alimentación
7 Resorte retenedor
8 Barra para tensión de
la bolsa
9 Sujetador de cremallera
10 Interruptor de encendido/apagado
11 Abrazadera para el cable
12 Ensamblaje de la conexión
13 Bastidor del ventilador
E nsamblaje
Antes de montar el aparato.
Retire dos tornillos del
ensamblaje de la conexión.
Deslice la sección superior
del asa sobre la sección
correspondiente del en
samblaje de la conexión,
alineando los agujeros de
los tornillos.
Nota: Las primeras dos
vueltas de los tornillos deben
estar apretadas. Después de
las primeras dos vueltas, los
tornillos girarán más
fácilmente.
6
7
10 13
11
12
8
9
5
1
2
3
4
RETIRO DE LA BOLSA:
1. Desencaje la puerta de la
bolsa desde la base.
2. Tire suavemente de la bolsa
hacia arriba por el collarín
de cartón.
INSTALACION DE LA BOLSA:
1. Deslice el collarín de cartón
en la puerta de carga de la
bolsa hasta que el agujero
de lengüeta del sello para
polvo de cierre automático
esté inmovilizado en su
posición.
2. Empuje firmemente con
ambos pulgares la puerta de
carga de la bolsa sobre el
punto indicado hasta que
encaje.
➞
➞
Sección del
asa, superior
Ensamblaje de
la conexión
