17
E S P A Ñ O L

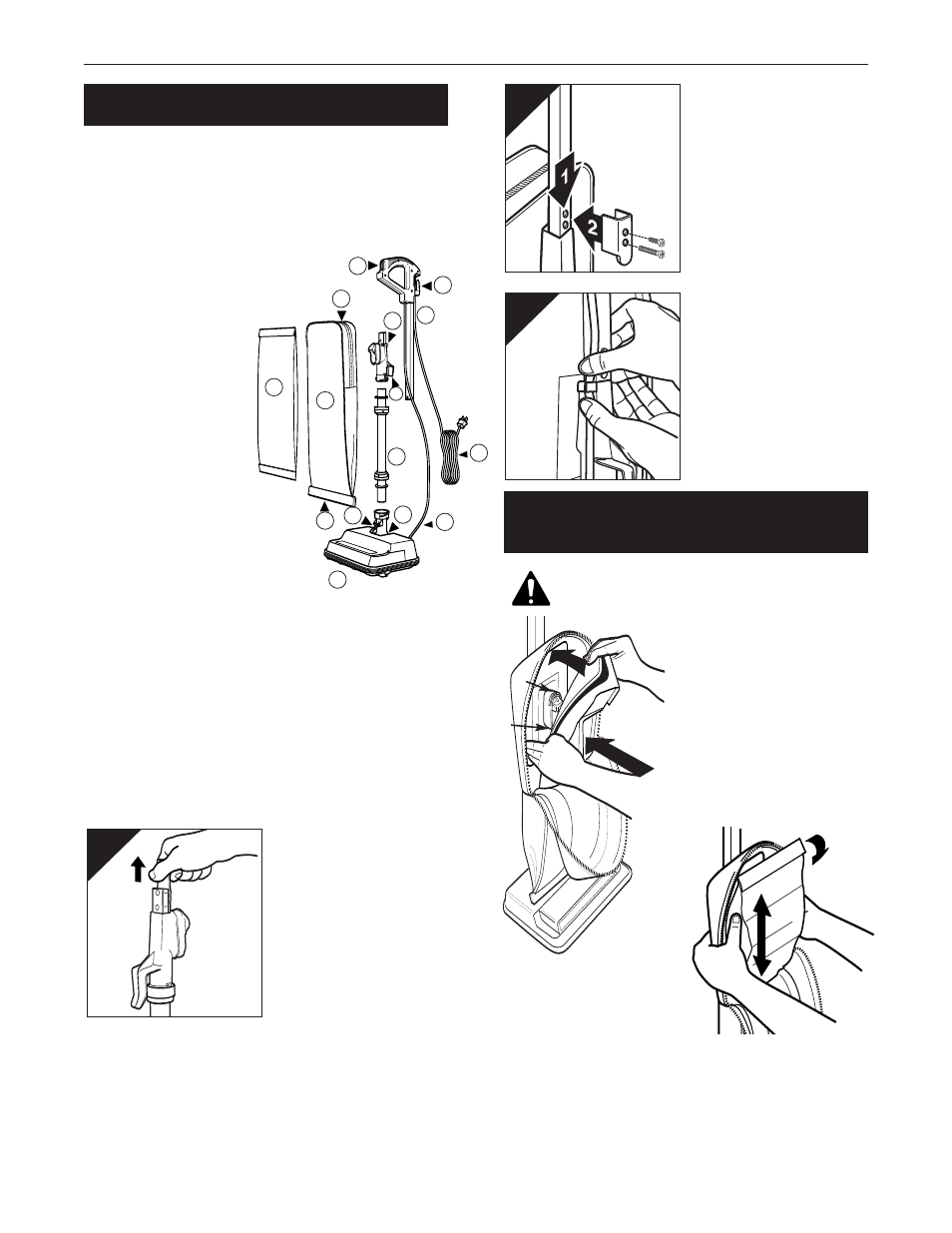

E nsamblaje
P ara reemplazar la
bolsa para polvo de filtro
INSTALACION DE LA
BOLSA:
1. Enganche la parte inferior de la
abertura del collarín de la bolsa
sobre el reborde “B” del
ensamblaje de la conexión. Jale
sobre el collarín de la bolsa y
encaje sobre el reborde “A” de
la conexión.
2. Oprima sobre los bordes del
collarín de la bolsa para
asegurarse que la bolsa esté
totalmente instalada.
IMPORTANTE: Verifique para
asegurarse que el collarín de la
bolsa esté detrás de los
rebordes “A” y “B”. Si no, el
polvo se filtrará hacia la bolsa
exterior. Cuando la bolsa de
filtro está en su lugar, cierre la
bolsa exterior con el sujetador
de cremallera.
ADVERTENCIA: Desconecte el cordón de
la toma eléctrica antes de dar servicio.
A
B
1
2
3
4
9
10
11
14
15
12
13
5
6
7
8
1
Antes de armar la
máquina, retire los dos
tornillos del conjunto
conector. Retire el inserto
de cartón tirándolo hacia
arriba.
Deslice la sección del
mango superior sobre la
sección correspondiente
del conjunto conector.
Inserte el tornillo corto en
el agujero inferior y
después apriételo firme-
mente hasta que el mango
quede fijo.
2
Fije el cordón en la grapa
oprimiéndolo encima y
debajo de la grapa para
asegurarse que quede
completamente metido en
ella.
3
Ensamblaje
de la
conexión
Sección del
asa, superior
Para ayudarle a identificar los
componentes de su aspiradora,
las piezas se han numerado
como sigue:
1 Sección del asa,
superior
2 Tubo inferior
3 Cabeza motriz
4 Bolsa exterior
5 Bolsa para polvo
con filtro de papel
6 Cordón de
alimentación
7 Resorte retenedor
8 Barra para tensión
de la bolsa
9 Sujetador de cremallera
10 Interruptor de
encendido/apagado
11 Abrazadera para
el cable
12 Gancho de plástico/
abrazadera para
el cable
13 Ensamblaje de la
conexión
14 Bastidor del ventilador
15 Système du cordon
électrique
