1. Faites glisser soigneusement le filtre au-

dessus de la cage du filtre, et faites glisser le
filtre vers le bas jusqu'à ce qu’il bute contre le
couvercle.

2. Placez l’orifice dans la plaque de filtre sur la vis

filetée de la cage du filtre.

3. Poussez doucement sur la plaque du filtre pour

asseoir la bague en caoutchouc du filtre à
l’intérieur de la rainure circulaire de la plaque
du filtre.

4. Placez l'écrou du filtre sur la vis filetée et

serrez. Serrez uniquement à la main.

REMARQUE : Le levier de l'écrou du filtre doit être
dans le sens opposé de celui du filtre, tel que cela
est illustré.

IMPORTANT : Ne serrez pas trop car cela
risquerait de déformer ou de fissurer la plaque du
filtre, la cage du filtre ou le filtre lui-même.

5. Pour connecter l’ensemble moteur au

tambour, placez l’ensemble moteur au-dessus
du tambour, les mécanismes de verrouillage
du tambour étant alignés avec le renfoncement
dans le tambour (l’ensemble moteur ne se
mettra correctement en place sur le tambour
que d’une seule façon).

6. Faites pivoter les loquets à l’intérieur des

renfoncements dans le tambour et appuyez
vers l’intérieur pour assujettir le couvercle au
tambour.

7. Votre aspirateur est maintenant prêt à l’emploi.

Veuillez lire les instructions contenues dans
les pages suivantes afin de pouvoir faire
fonctionner votre aspirateur sans danger.

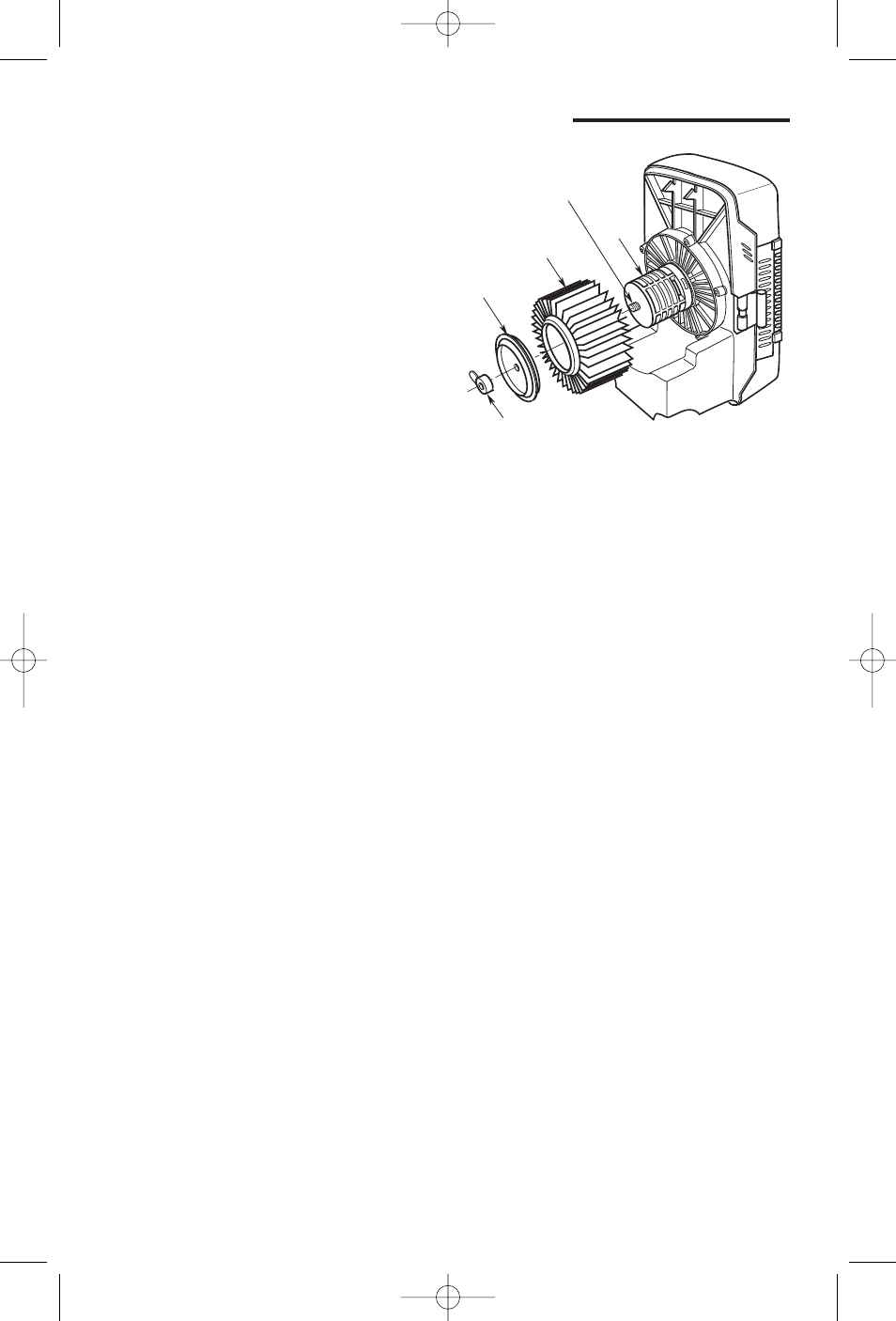

Assemblage/remplacement du filtre

Filter Nut

Filter
Plate

Filter

Threaded
Screw

Filter
Cage

40

Vis

filetée

Filtre

Plaque
de filtre

Écrou du filtre

Cage

du filtre
