INBAU

10. Eine abschließende Prüfung des gesamten Kabelsystems durchführen, um zu gewährleisten, dass

alle Verbindungen akkurat sind. Alle Strom- und Erdungsverbindungen auf durchgeriebene
Kabel und lose Verbindungen prüfen, die Probleme verursachen könnten.

HINWEIS:

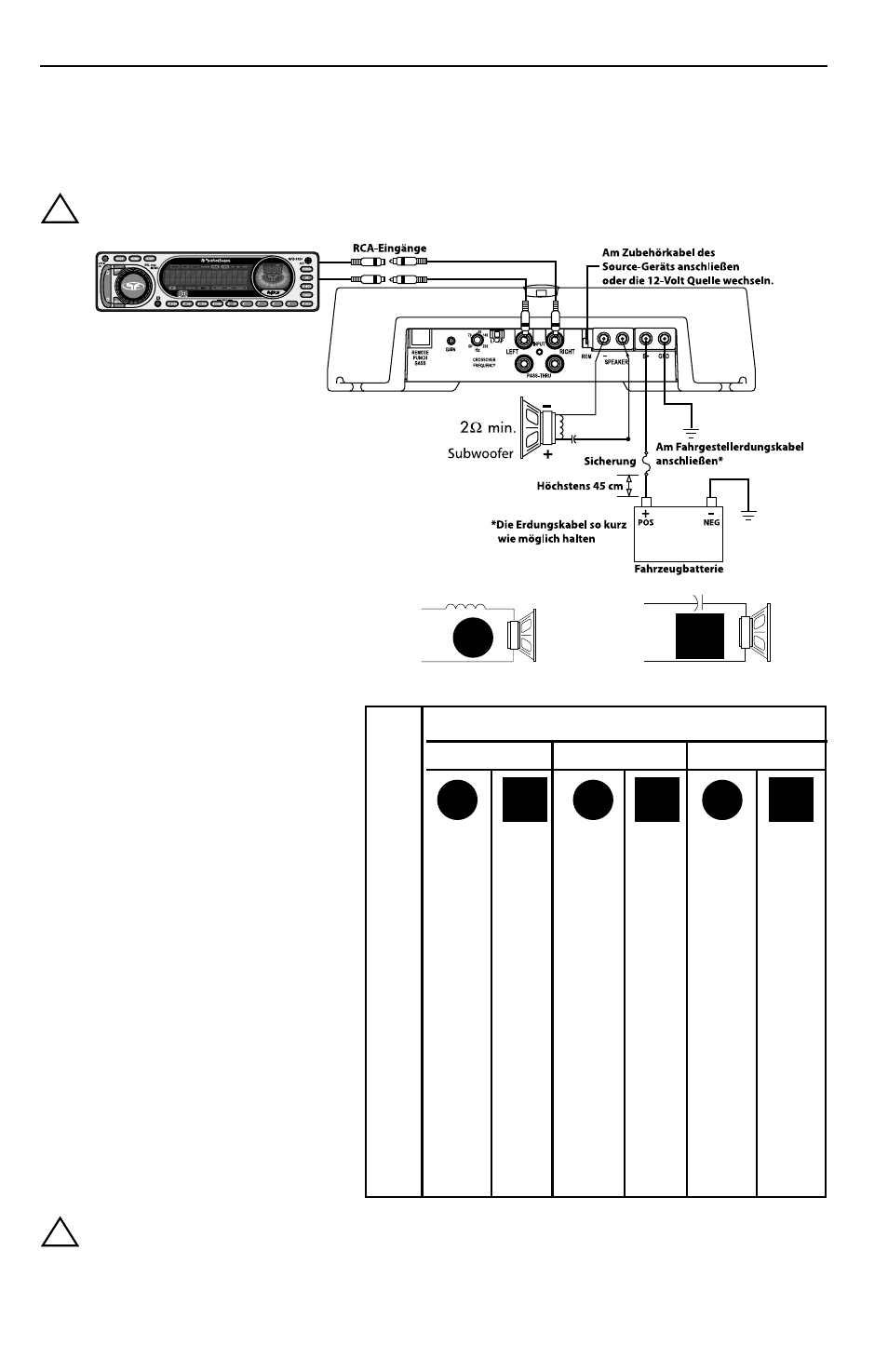

Beachten Sie die Diagramme zur ordnungsgemäßen Signalpolarität.

VORSICHT: Diese Verstärker werden nicht für Impedanzbelastungen unter 2

Ω

empfohlen.

VERWENDUNG VON PASSIVEN

CROSSOVERN

Ein passives Crossover ist eine Schaltung, die
Kondensatoren bzw. Spulen verwendet und
auf den Lautsprecherkabeln zwischen
Verstärker und Lautsprecher platziert ist. Das
Crossover delegiert zur optimalen
Verstärkerleistung einen spezifischen
Frequenzbereich an den Lautsprecher. Ein
Crossover-Netzwerk kann eine von drei
Funktionen haben: Hochpass
(Kondensatoren), Niedrigpass (Induktoren
oder Spulen) und Bandpass (Kombination
von Kondensator und Spule).

Die am häufigsten verwendeten passiven
Crossover-Netzwerke sind 6
db/Oktavsysteme. Diese können leicht
erstellt werden und erfordern eine
Komponente pro Filter. Diesen Filter in Serie
mit der Schaltung zu platzieren, reduziert die
Energiezufuhr zum Lautsprecher um 6
dB/Oktav über oder unter dem
Überschneidungspunkt je nach dem, ob es
sich um einen Hochpass- oder
Niedrigpassfilter handelt. Komplexere
Systeme wie z.B. 12 dB/Oktav oder 18
dB/Oktav können Impedanzprobleme
verursachen, wenn sich nicht professionell
angelegt sind.

Passive Crossover sind unmittelbar von der
Lautsprecherimpedanz und seinem
Komponenten-genauigkeitswert abhängig.
Wenn passive Crossover-Komponenten in
einem System mit mehreren Lautsprechern
verwendet werden, sollte bei der Festlegung
der Verstärkerbelastung die Auswirkung des
Crossovers auf die allgemeine Impedanz
sowie die Lautsprecherimpedanz
berücksichtigt werden.

VORSICHT: Diese Verstärker

werden nicht für

Impedanzbelastun

gen unter 2

Ω
