Monitor en blanco y negro + videograbadora, Monitor en colores + Videograbadora
Ridge Tool Company 32
Descripción, especificaciones
y equipo estándar
Descripción
El Monitor + Videograbadora de RIDGID es un sistema de
monitoreo de extraordinarias características para ser em-
pleado con los sistemas de cámaras SeeSnake y
Mini-SeeSnake de inspección y sondeo de cañerías. El
Monitor
+ Videograbadora comprende un monitor de alta
resolución, una videograbadora (VCR, en inglés) de tipo
comercial, suministro eléctrico y un dispositivo para grabar
sonido sin la necesidad de sostenerlo con la mano.
Especificaciones
Categoría
ambiental:......................Ipx4
Factores ambientales
Temperatura..............0 a 40º C (32 a 104º F)
Altitud ........................hasta 2000 m (6560 pies)
Oscilación momentánea
Sobrevoltaje ..............instalación Categorías II
(1500V Fase a tierra)
Contaminación Grado 2
Temperatura de
almacenamiento: ...........-20 a 60ºC (-4 a 140ºF)
Monitor en blanco y negro + Videograbadora
Resolución ...................>850 líneas de TV
Tamaño de pantalla .....9 pulgadas
Formato del video ........EIA (CCIR disponible)
Fuente de corriente......120V/60Hz, 65 Vatios
Peso.............................17 kgs. (37 lbs.)
Largo............................36,8 cms. (14,5 pulgadas)
Ancho...........................26,7 cms. ( 10,5 pulgadas)
Altura ...........................45,7 cms. (18 pulgadas)
Monitor en colores + Videograbadora
Resolución ...................>450 líneas de TV
Tamaño de pantalla .....10 pulgadas
Formato del video ........NTSC (PAL disponible)
Fuente de corriente......120V/60Hz, 100 Vatios
Peso.............................19,3 kgs. (42,5 lbs.)
Largo............................36,2 cms. (14,25 pulgadas)
Ancho...........................28 cms. (11 pulgadas)
Altura ...........................45,7 cms. (18 pulgadas)
Equipo estándar
Monitor + Videograbadora incluye:
• Control remoto para la videograbadora
• Monitor de alta resolución
• Videograbadora de tipo comercial
• Suministro de corriente/ control de audio incluido mi-
crófono autónomo, control del volumen de audio,
botón de control de la iluminación del DEL -Diodo
Emisor de Luz-/del transmisor, botón para grabación
inmediata, e interruptor de sube y baja.

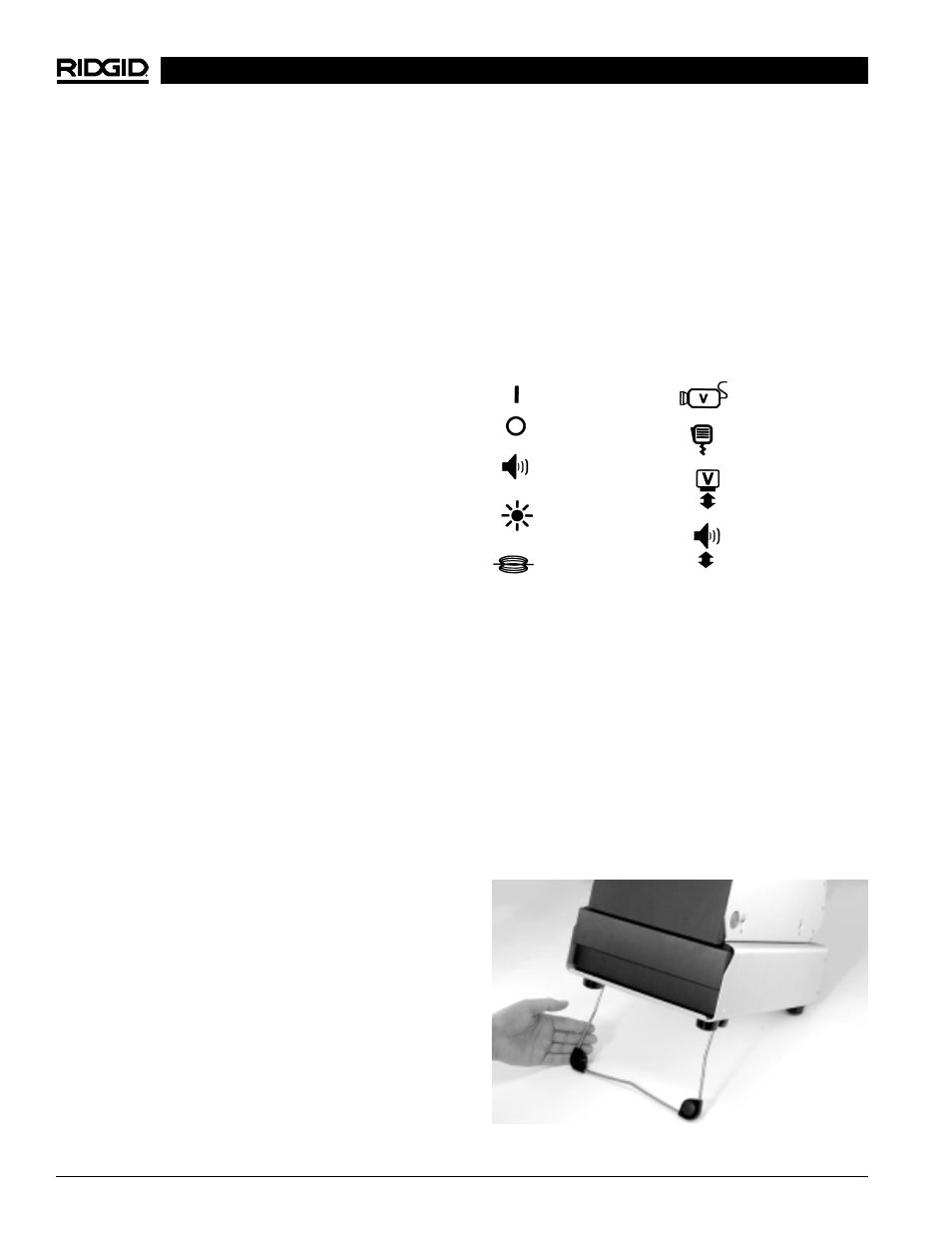

Símbolos
Instalación del
Monitor
+ Videograbadora
Pedestal reclinable
Después de colocar el Monitor + Videograbadora en el sitio
deseado, usted puede desplegar el pedestal reclinable
para asegurar la mejor visibilidad de la pantalla.
1. Sitúe el Monitor + Videograbadora en el lugar deseado.
2. Sostenga la unidad agarrando la manija superior e in-
cline el aparato hacia atrás para que sus patas
delanteras se levanten del suelo.
3. Encuentre el pedestal reclinable debajo de la unidad.
Tráigalo hacia adelante y asiente la unidad. (Figura 1)
Figura 1 – Pedestal reclinable
Encendido
Apagado
Conector
entrada/salida audio
Conector
entrada/salida video
Control del volumen
de audio/Botón para
apagar el audio
Botón del
Atenuador/Transmisor
Posición del transmisor
cuando está activado
Cable conector del
sistema SeeSnake
Enchufe del micrófono
independiente
