ii
See this fold-out section for all of the figures referenced in the
operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures
mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras a las que
se hace referencia en el manual del operador.

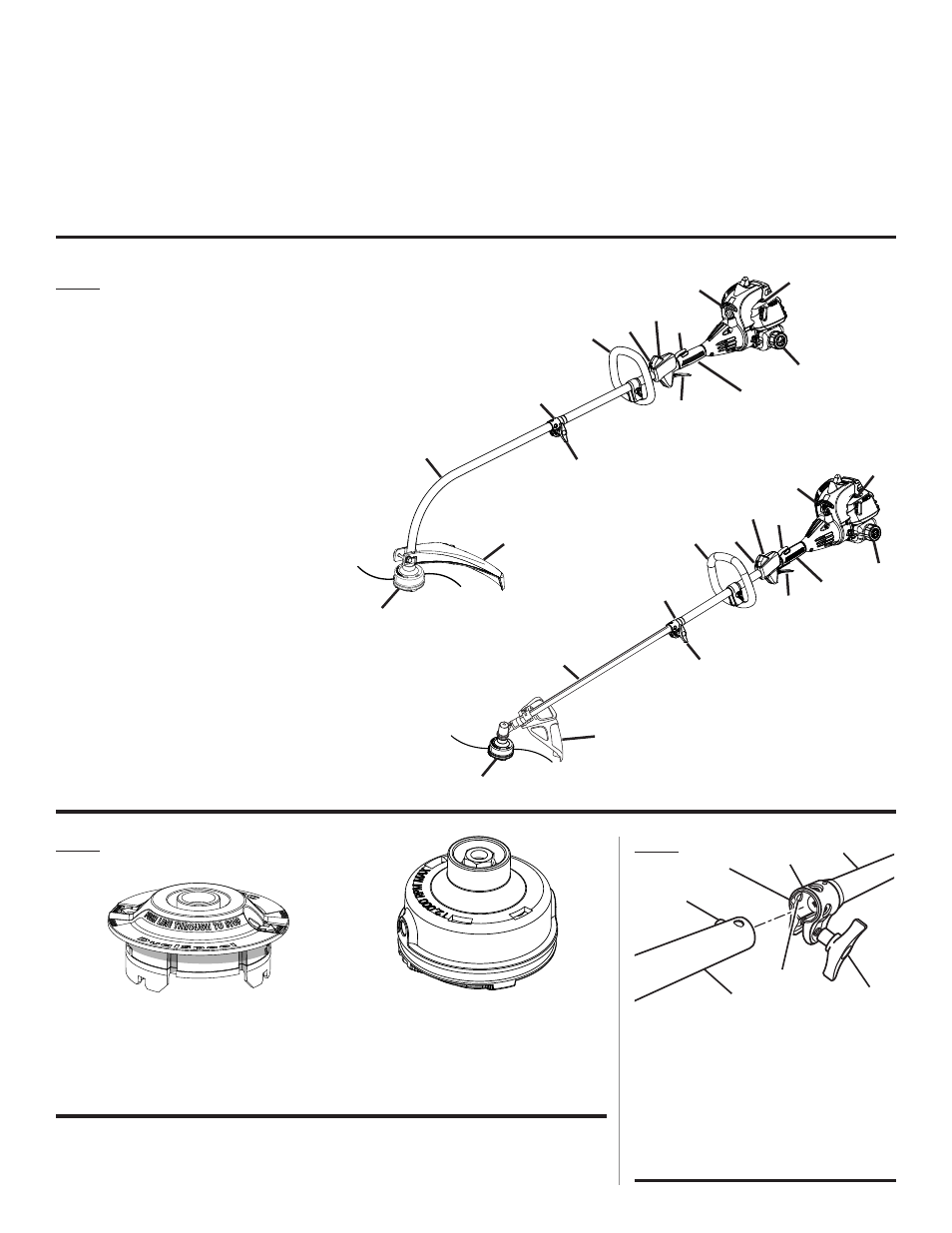

Fig. 1
A - Reel-Easy™ tap advance string head
(avance de la ligne de coupe à tapant
Reel-Easy™, sistema de avance de hilo por
golpe Reel-Easy™)
B - Drive shaft housing (tube de l’arbre moteur,
alojamiento del eje de impulsión)
C - Coupler (coupleur, acoplador)
D - Front handle (poignée avant, mango
delantero)
E - Strap hanger (dispositif d’accrochage,
colgador para la correa)
F - Stop switch (l’interrupteur d’arrêt, interruptor
de parada)
G - Trigger lock-out (verrouillage de gâchette,
seguro del gatillo)
H - Starter handle and rope (poignée du lanceur
et corde, mango del arrancador y cuerda)
I - Primer bulb (poire d’amorçage, bomba de
cebado)
J - Fuel cap (bouchon de carburant, tapa del
tanque)
K - Rear handle (poignée arrière, mango trasero)
L - Throttle trigger (gâchette d’accélérateur,
gatillo del acelerador)
M - Knob (bouton, perilla)
N - Curved shaft grass deflector (déflecteur
d’herbe d’arbre courbe, deflector de pasto del
eje curvo)
O - Straight shaft grass deflector (déflecteur
d’herbe d’arbre droit, deflector de pasto para
eje recto)
DUAL SPOOL ™ FIXED LINE STRING HEAD
INSERT
BOBINE À FIL FIXE DUAL SPOOL TM
INSERTO PARA CABEZAL DEL HILO CON
LÍNEA FIJA DUAL SPOOL™
REEL-EASY™ TAP ADVANCE SYSTEM
AVANCE DE LA LIGNE DE COUPE À TAPANT
REEL-EASY™
SISTEMA DE AVANCE DE HILO POR GOLPE
REEL-EASY™
Fig. 2 Fig. 3
A - Button (bouton, botón)
B - Guide recess (logement guide, hueco guía)
C - Coupler (coupleur, acoplador)
D - Power head shaft (arbre du bloc moteur, eje
del cabezal motor)
E - Knob (bouton, perilla)
F - Positioning hole (trou de positionnement,
orificio de posicionamiento)
G - Trimmer attachment (accessoire taille-
bordures, aditamento para recortar)
A
B
C
D
E
F
G
SS26
I
J
K
L
M
O
A
B
C
D E
F
G
H
CS26
A
B
N
M
C
D
E
F
G
H
I
J
L
K
