Page 20

CTH2-S
ERIES
I
NSTALLATION
, O
PERATION
AND
S
ERVICE
M
ANUAL
14

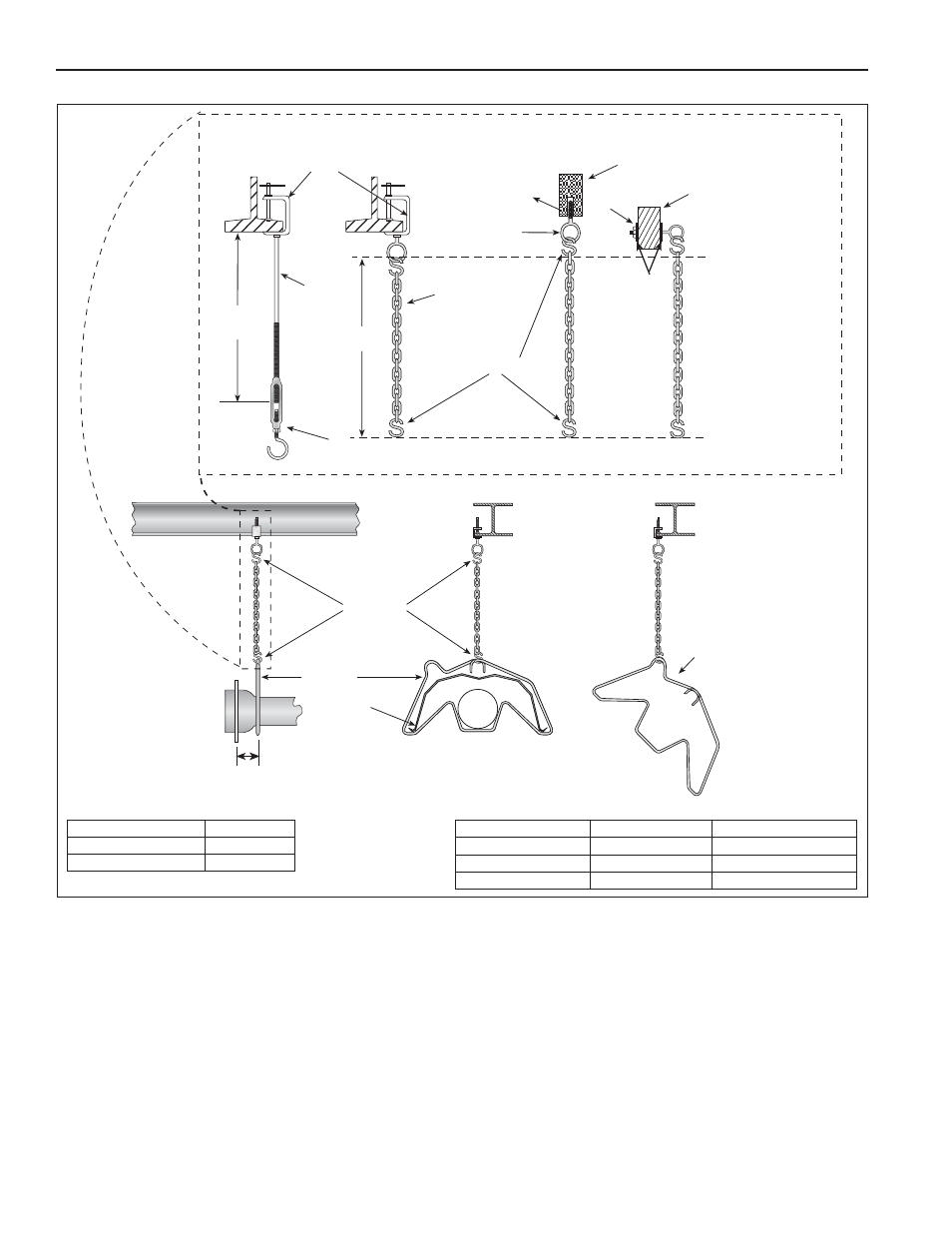

FIGURE 14: Critical Hanger Placement
Hanger
Side View
Must Be Within 4" (10 cm)
Front View
S-hooks
Reflector
Hanger
45° Angle
* Allows for thermal expansion of system
Typical Suspension Details
Rod 3/8"
Beam Clamp
Concrete Beam
Wood Beam
Washers
Locknut
Screw Hook
3/8"
24" min.*
(61 cm)
X*
Anchor
S-hooks
Chain Size
3/16"
Minimum
Turnbuckle
Not Included
Description
Part Number
S-Hook
91907302
Tube/Reflector Hanger
03090100
Run Length
Typical Expansion
Minimum “X” Length
10' (3 m) - 50' (15 m)
±1" (3 cm)
12" (305 mm)
51' (15 m) - 60' (18 m)
±2" (5 cm)
18" (457 mm)
61' (18 m) - 70' (24 m)
±3" (8 cm)
24" (609 mm)
