retenue
de bobine
tÊte de
Coupe
arbre moteur
TÊTE univErsEllE À liGnE
de coupe de pro cut ii
ac04141t
avertisseMent :
Pour réduire les risques de blessures, l’utilisateur doit
lire et veiller à bien comprendre le manuel d’utilisation
du taille-bordures ainsi que cette feuille d’instruction.
Toujours porter une protection oculaire certifiée conforme
à la norme ANSI Z87.1. S’assurer que l’accessoire est
compatible et qu’il est bien installé avant de l’utiliser. Ne
pas utiliser cet accessoire si des pièces sont endom-
magées ou manquantes.
les taille-bordures de marque ryobi ou homelite ne
requièrent aucun adaptateur. pour les autres marques,
consulter le tableau « adaptateurs » afin de connaître la
configuration matérielle adéquate pour utiliser la tête
de coupe universelle à avance de fil par choc avec le
taille-bordures.
avertisseMent :
Si un ensemble inapproprié d’adaptateur, d’écrou et de
retenue de bobine pour taille-bordures est utilisé, la tête
de coupe risque de se détacher du taille-bordures, ce qui
peut causer des blessures graves ou des dommages.
insTAllATiOn DE lA TÊTE DE COuPE

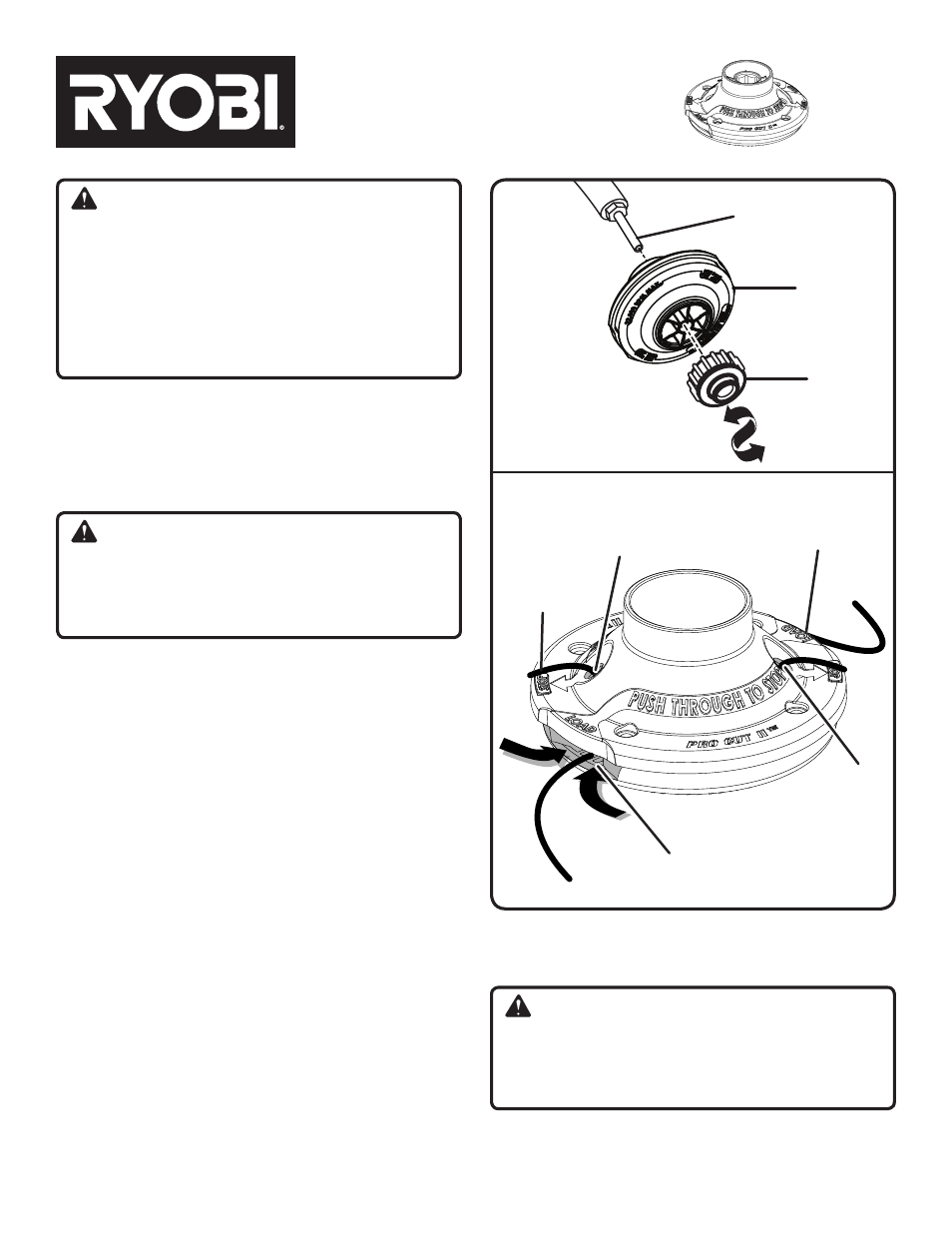

Voir la figure 1.
 Arrêter le moteur et débrancher le fil de la bougie.
 Suivre les instructions décrites dans le manuel d’utilisation
du taille-bordures afin de retirer la tête de coupe usée.
 Installer la tête de coupe sur l’arbre moteur jusqu’à ce
qu’elle soit complètement appuyée.
 Installer la retenue de bobine et serrer solidement.
 Installer le fil tel que décrit à la prochaine section.
insTAllATiOn Du Fil DAns lA TÊTE DE
coupe
Voir la figure 2.
Utiliser du fil monofilament dont le diamètre mesure entre
2,4 mm (0,095 po) et 2,6 mm (0,105 po). Utiliser le fil de
remplacement fourni par le fabricant afin d’obtenir un
rendement optimal.
 Arrêter le moteur et débrancher le fil de la bougie.
 Utiliser deux segments de fil pour taille-bordures coupés
au préalable qui ont été fournis ou couper deux segments
de ce type de fil d’une longueur de 279,40 mm (11 po)
chacun.
 Insérer les fils dans les fentes situées de chaque côté
de la tête de coupe. Insérer les fils de manière à les faire
dépasser d’environ 25,40 mm (1 po) par les trous se
trouvant sur le dessus de la tête de coupe.
Fig. 2
Fig. 1
trou
fente
fente
insÉrer les fils dans les fentes de maniÈre À les
faire dÉpasser d’environ 25,4 mm (1 po)
trou
tirer les
fils hors des
trous afin de
les retirer
 Retirer le fil usé en le tirant hors des trous situés sur le
dessus de la tête de coupe.
avertisseMent :
Ne pas retirer les vis ou désassembler la tête de coupe.
Si l’utilisateur ouvre la tête de coupe, les ressorts de
compression peuvent être projetés vers lui et le blesser
grièvement.
