1. Deslice cuidadosamente el filtro sobre la jaula del
filtro, deslizándolo sobre el anillo central que
cubre las 3 ranuras hasta que el filtro se detenga
contra la tapa.
2. Coloque la tuerca del filtro y la placa del filtro en
el espárrago roscado y apriete la tuerca hacia
abajo. Apriétela solamente con los dedos.
NOTA: La palanca de la tuerca del filtro debe estar
alejada de la placa, de la manera que se muestra en
la ilustración.
IMPORTANTE: No apriete excesivamente la tuerca,
ya que esto puede deformar o agrietar la jaula del
filtro o el filtro.
NOTA: Si fuera necesario reemplazar o quitar la jaula
del filtro o el flotador, utilice un destornillador de hoja
plana e introduzca la hoja cerca de una de las
lengüetas entre la jaula del filtro y el anillo central de la
tapa. Haga palanca en la lengüeta hacia fuera, hasta
sacarla de la ranura. Incline la jaula y levántela
alejándola de la tapa. Para colocar de nuevo la jaula
del filtro, siga las instrucciones de ensamblaje que se
dan a continuación:
3. Coloque el flotador sobre la abertura que está en
el centro de la tapa con las palabras “Este lado
hacia la tapa” orientadas hacia abajo sobre el
agujero.
4. Alinee las lengüetas de la jaula del filtro con las
ranuras del anillo central de la tapa.
5. Empuje sobre la jaula del filtro hasta que las
lengüetas se acoplen a presión en las ranuras
para lograr un encaje seguro.
Ensamblaje de un filtro de reemplazo
ADVERTENCIA: Para su propia seguridad,
nunca conecte el enchufe al tomacorriente de
la fuente de energía hasta que haya
completado todos los pasos de ensamblaje y
haya leído y entendido las instrucciones de
seguridad y utilización. No utilice la aspiradora
si alguna de sus piezas está dañada o falta.
ADVERTENCIA: Para reducir el riesgo de
lesiones personales o daños a la aspiradora,
asegúrese de mantener las manos, los dedos o
cualquier otro objeto extraño fuera de la
abertura central cuando ensamble el flotador.

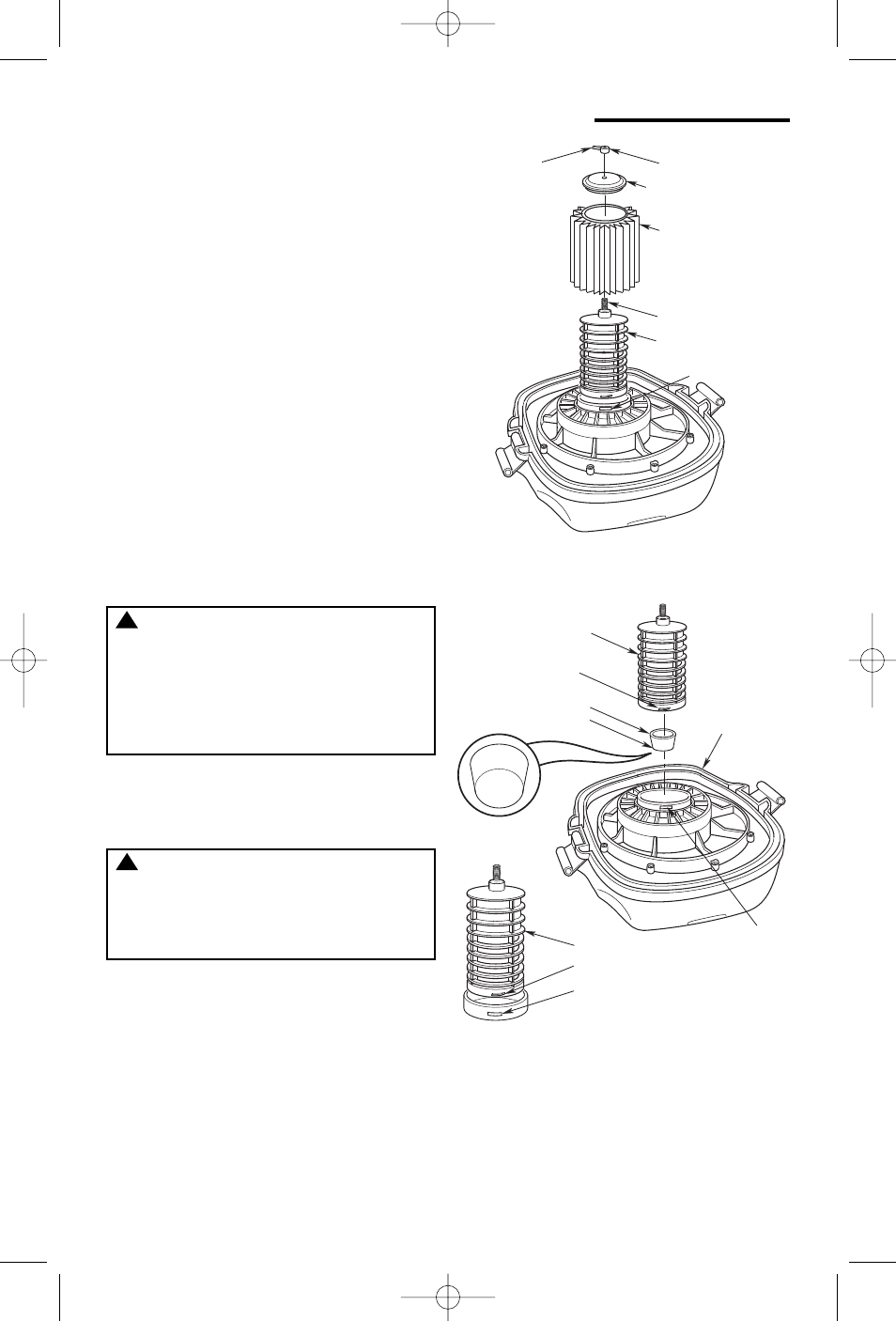

Filter
Threaded Stud
Filter Cage
Slots (3)
Filter Nut Filter Nut
Lever
Filter Plate
THIS SIDE
TOWARD LID
Filter Cage
Tabs (3)
Float
Solid End
Slots (3)
Filter Cage
Tabs (3)
Slots (3)
Power Head
Assembly
24
!
!
Tuerca del filtro
Placa del filtro
Palanca de
la tuerca
del filtro
Filtro
Espárrago roscado
Jaula del filtro
Ranuras (3)
Jaula del filtro
Jaula del filtro
Lengüetas (3)
Lengüetas (3)
Ranuras (3)
Ranuras (3)
Flotador
Extremo macizo
Ensamblaje del
cabezal del motor
