3
A
B
C
D
PUSH
A
To insert
wire

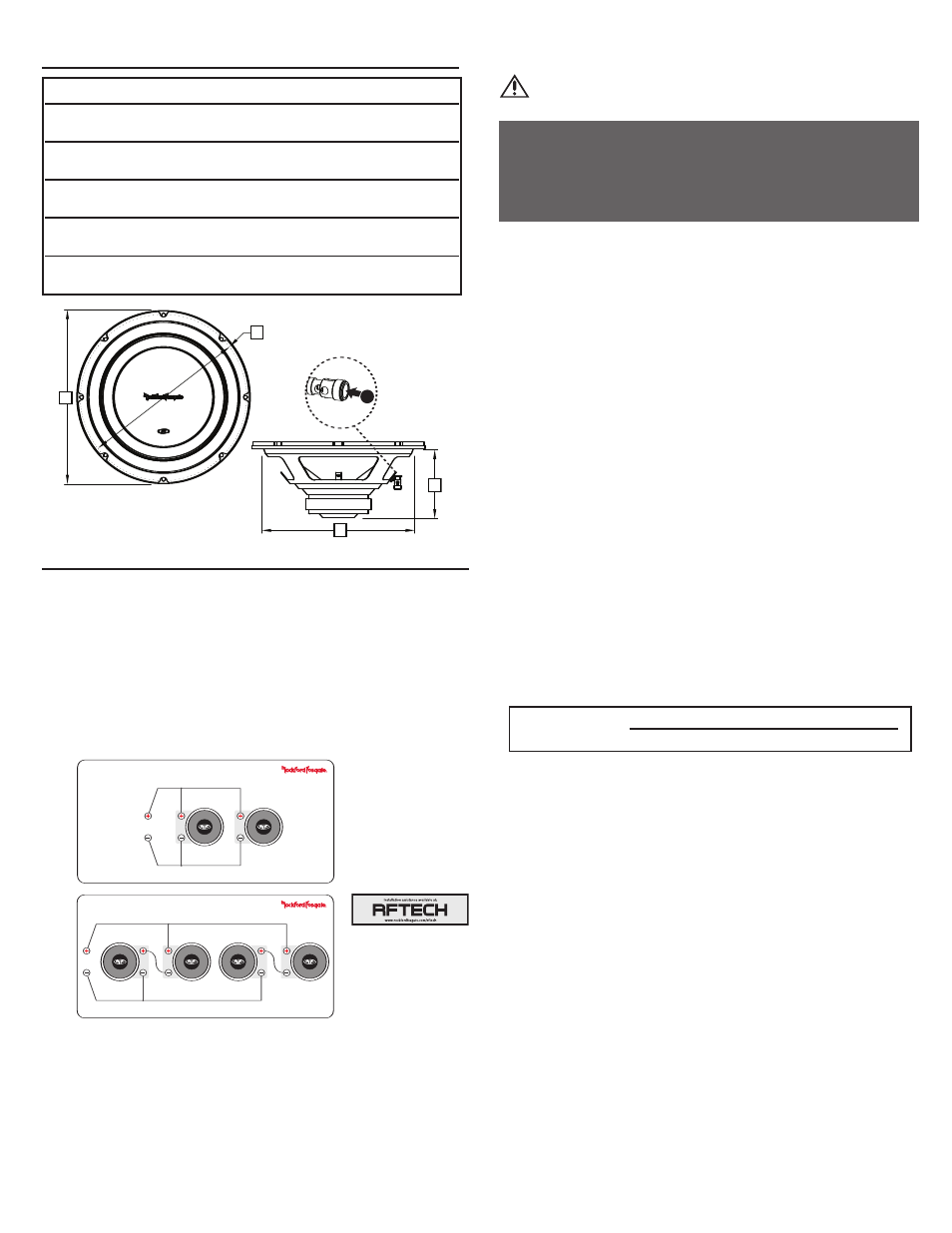

PRIME R1-SVC 10" 12"
A - Overall Diameter-inch 10.10 12.56
(cm) (25.65) (31.90)
B - Screw Hole Diameter-inch 9.69 11.93
(cm) (24.60) (30.30)
C - Mounting Diameter-inch 9.13 10.94
(cm) (23.20) (27.80)
D - Mounting Depth-inch 4.57 5.00
(cm) (11.60) (12.70)
E - Woofer Displacement-cu.ft. 0.024 0.043
(liters) (0.69) (1.22)
P HYSICAL D IMENSIONS
W IRING C ONFIGURATIONS
Français
MISE EN GARDE :
avant d'entamer l'installation, déconnectez la
broche négative (-) de la batterie pour éviter tout risque de blessures,
d’incendie ou de dommages à l'appareil.
Enceintes Étanches
Les enceintes étanches sont les plus faciles à fabriquer.À cet égard,la chose la plus
importante dans leur fabrication est de vous assurer qu'elles sont vraiment
hermétiques.Appliquez de la colle et un produit d'étanchéité sur tous les joints pour
solidifier l'ensemble et empêcher toute fuite d'air.Le volume du caisson influe directe-
ment sur la performance du haut-parleur.Les enceintes de plus grande dimension
délivrent une réponse uniforme en fréquence avec des graves profonds alors que les
enceintes plus petites ont une courbe de réponse plus prononcée et un rendement
généralement supérieur pour un niveau de pression acoustique plus élevé.
Avantage des enceintes étanches :
• Petites enceintes
• Réponse linéaire (uniforme)
• Pas de bruit d'évent
• Puissance élevée sur toutes les fréquences
• Excellentes en ce qui concerne la qualité du son
Construire Un Caisson
Pour fonctionner convenablement les parois du caisson doivent être rigides
lorsqu'elles sont soumises aux hautes pressions dues au fonctionnement du
haut-parleur.Nous vous recommandons d'utiliser des panneaux de bois aggloméré à
haute ou moyenne densité de particules de type “MDF”.Ces panneaux sont
disponibles dans la plupart des magasins de bricolage.Pour un caisson de grand vol-
ume il est recommandé de placer des renforts à l'intérieur du caisson.Les
différents côtés devront être collés (colle à bois) et vissés (ou éventuellement cloués).
Il est recommandé de mettre un joint de silicone dans les arêtes internes du caisson
afin d'éviter les fuites d'air.
Calcu du Volume
On calcule le volume en mesurant la dimension de chaque côté et en utilisant la for-
mule suivante:
Si les due côtés qui se font face n'ont pas la même longueur,additionnez les et divisez
le résultat par deux pour obtenir la moyenne des deux longueurs.Utilisez le nombre
ainsi obtenu dans la formule pour déterminer le litrage.Cette méthode permet
d'obtenir le volume du caisson sans devoir faire de calculs compliqués de section de
volume.L'épaisseur du matériau dont est fait le caisson réduit le volume interne de
celui-ci.Lorsqu'on mesure les côtés du caisson il ne faut donc pas
oublier d'oter des mesures l'epaisseur du matériau.Le haut-parleur lui-même diminue
le volume interne du caisson.Le volume d'air déplacé par chaque modèle de haut-par-
leur est repris dans les spécifications techniques et doit également être soustrait du
volume total.
Configuration du câblage
En variant la configuration du câblage de vos haut-parleurs,vous pouvez créer
une charge d'impédance correspondant à votre système.La modification des
configurations de câblage offre tout un choix d'options en ce qui concerne la charge
d'impédance.Les câblages série,parallèle,ou série/parallèle sont des
techniques permettant de câbler les haut-parleurs de manière à produire des charges
différentes.La configuration série consiste à câbler les haut-parleurs à
la chaîne,bout à bout.La configuration parallèle utilise deux ou plusieurs
haut-parleurs branchés sur des bornes communes.La configuration série/parallèle
combine les deux techniques.Choisissez le schéma ci-dessous qui correspond au
nombre de haut-parleurs de graves et à l'impédance de votre ampli.
Filtres de subwoofer
On distingue deux types de filtres opérationnels :passif et actif.Les filtres passifs
(bobines ou inducteurs) sont placés sur les fils de haut-parleur,entre l'ampli et le haut-
parleur.Un filtre actif est un filtre électronique qui sépare le signal audio envoyé à dif-
férents amplis.Pour obtenir une performance optimale du subwoofer,nous recom-
mandons l'utilisation d'un filtre actif passe-bas 80-100 Hz à 12 dB/octave.
PRATIQUEZ UNE ÉCOUTE SANS RISQUES MD
Une exposition continue à des niveaux de pression acoustique supérieurs
à 100 dB peut causer une perte d'acuité auditive permanente. Les
systèmes audio de forte puissance pour auto peuvent produire des
niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de
bon sens et pratiquez une écoute sans risques
Volume du caisson Hauteur (cm) x Longueur (cm) x Largeur (cm)
Divisé près (Litres) 1000
2Ω 4Ω 4Ω
(2) 4 ohm SVC Speakers = 2 ohm Load
Series/P
ar
allel
Wiring
P
ar
allel
Wiring
By varying the wiring configuration of your speakers you can create an
impedance load to match your system.Altering the wiring configurations
gives a range of options for impedance loads. Series, Parallel, or
Series-Parallel wiring configurations are different techniques for wiring
speakers that provide different loads. Series configuration is a string
method where speakers are wired end to end. Parallel configuration
uses two or more speakers wired across common terminals.
Series-Parallel configuration combines both techniques. Choose the
wiring diagram that corresponds to the number of woofers and the
impedance of your amplifier.
SUBWOOFER CROSSOVERS
There are two operational types of crossovers, passive and active.
Passive crossovers (coils or inductors) are placed on the speaker leads
between the amplifier and speaker. An active crossover is an electronic
filter that separates the audio signal fed to different amplifiers. For
optimum subwoofer performance, we recommend using an active
80-100Hz low-pass crossover at 12dB/octave.
4Ω 4Ω 4Ω 4Ω 4Ω
(4) 4 ohm SVC Speakers = 4 ohm Load
For all wiring options, visit
the Woofer WiringWizard:
