30

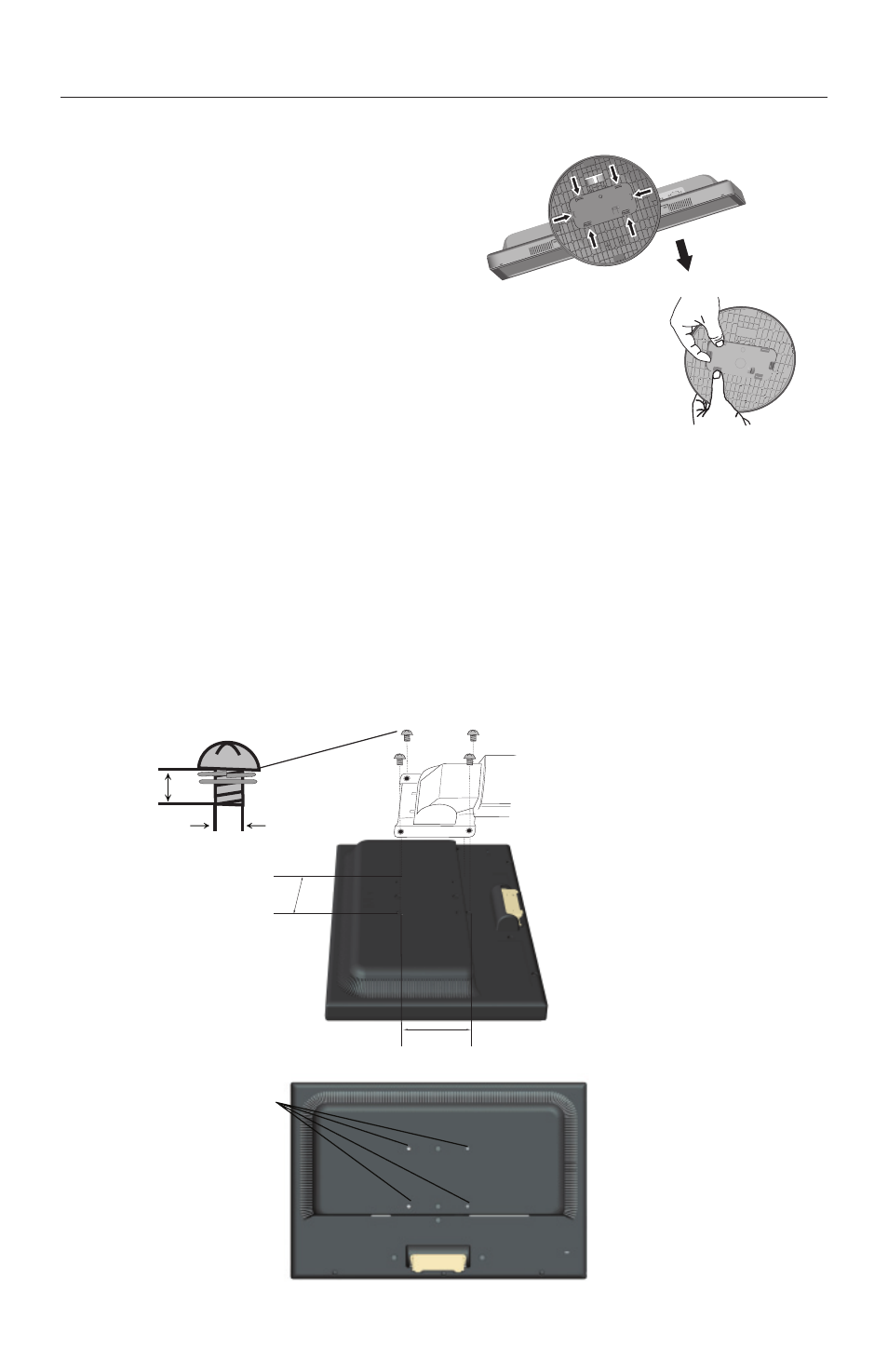

Enlever la Base
NOTA: Toujours enlever la base avant
d’expédier le LCD.
1. Placer le moniteur partie avant en contact
avec une surface non abrasive.
2. Utilisation de deux doigts, appuyez sur le
tabulateur de verrouillage de la gauche ou
du côté droit en même temps pour ouvrir
la
base.
3. Utilisation de deux doigts, appuyez sur les 3 tabulateurs
de verrouillage de l’autre côté en même temps pour ouvrir la base.
4. Retirer la base débloquée.
Connexion d’un bras souple
Ce moniteur LCD a été conçu pour être utilisé avec un bras fl exible. Utiliser les vis
fournies (4pièces) lors de l’installation comme indiqué sur la fi gure.
Le moniteur doit être installé sur un bras garantissant la stabilité nécessaire correspondant
au poids du moniteur.
Ce moniteur LCD ne peut être unilisé qu’ avec un bras homoloqué (par ex. marque GS).
NOTA : Le stand de support doit pouvoir soutenir au moins 15kg (LCD174WXM), 19kg
(LCD194WXM), 21kg (LCD224WXM) et soit UL certifi ée
Mise en marche rapide
(suite)
Serrez toutes
les vis.
4 vis (M4)
(MAX depth: 10,0 mm)
Poids of assemblee :
LCD174WXM : 3.4 kg (MAX)
LCD194WXM : 4.3 kg (MAX)
LCD224WXM : 4.8 kg (MAX)
L‘épaisseur de parenthése
(Arme)
2,0~3,2 mm
100 mm
100 mm
12mm
4 x 12 mm avec rondelle
de blocage et rondelle plate
M4
Si utilisant d‘autres vis,
profondeur de che`que
de trou.
Tabulateur de
verrouillage
