14 15
MANIEMENT
Pour minimiser les risques de bles-
sures, portez des lunettes à coques
latérales.
AVERTISSEMENT
Il faut toujours retirer la batterie et ver-
rouiller la détente de l’outil avant de
changer ou d’enlever les accessoires.
L’emploi d’accessoires autres que
ceux qui sont expressément recom-
mandés pour cet outil peut comporter
des risques.

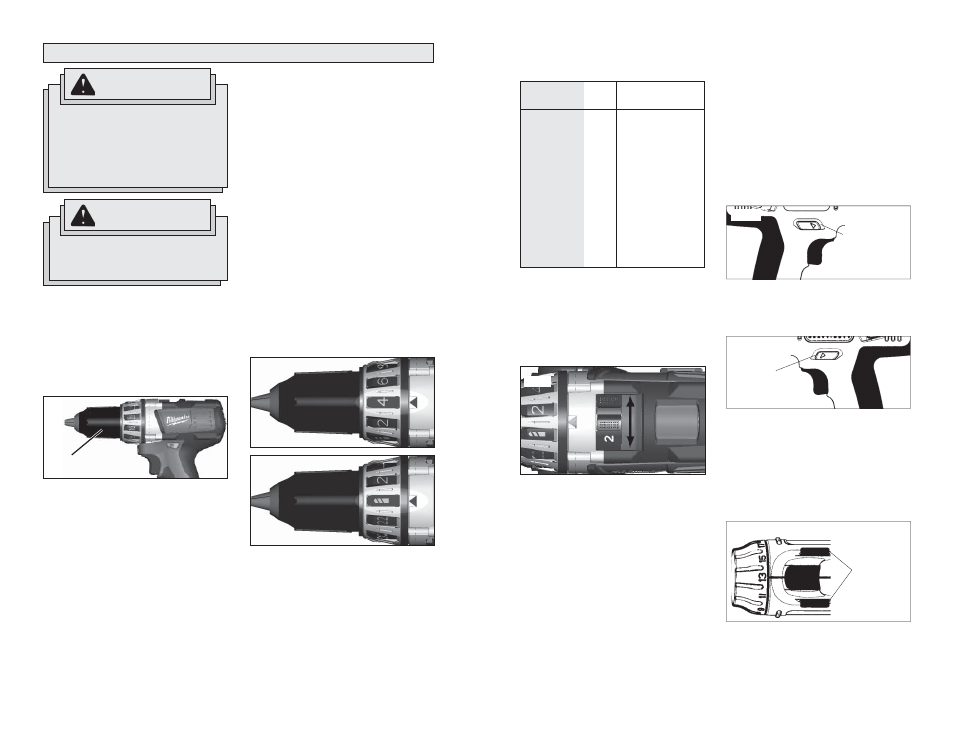

Fig. 1
Manchon
Fig. 2
Utilisation de l’accouplement réglable
Cet outil est pourvu d’un accouplement
réglable pour enfoncer différents calibres
de vis dans différents matériaux. Lorsqu’il
est correctement réglé, l’accouplement
se déclenchera à un couple préréglé pour
empêcher l’enfoncement trop profond de la
vis dans le matériau et éviter d’endommager
la vis ou l’outil.
Pour régler l’accouplement, tournez l’anneau
de réglage d’accouplement pour aligner la
position de réglage choisie (1-23) sur la
marque imprimée sur le boîtier du moteur,
tel qu’indiqué.
Fig. 3
Rapide = 1
Lente = 2
Fig. 4
Utilisation de mandrins sans clé
Votre outil sans fi l est équipé d’un verrouil-
lage de broche. Le mandrin peut être serré
avec une seule main, ce qui accroît la force
de saisie sur le foret ou la mèche.
Retirez toujours la pile ou verrouillez la
gâchette avant de monter ou retirer un ac-
cessoire de l’outil.
1. Pour ouvrir les mors du mandrin, tournez
le manchon dans le sens antihoraire.
Pour monter un foret, engagez-le à fond
dans le mandrin. Centrez le foret dans
les mâchoires du mandrin et levez-le à
environ 2 mm (1/16") du fond.
Lors de l’utilisation d’embouts de tourn-
evis, insérez l’embout suffisamment
loin pour que les mâchoires du mandrin
saisissent la portion hexagonale de
l’embout.
2. Pour fermer les mors du mandrin,
tournez le manchon dans le sens horai-
re. L’embout est fi xé solidement lorsque
le mandrin fait un bruit de cliquetis et que
le manchon ne peut plus pivoter.
Sélection de la vitesse
Le sélecteur de vitesse est au-dessus du
carter du moteur. Laisser l’outil s’arrêter
complètement avant de changer de vitesse.
Voir «Applications» pour les vitesses recom-
mandées dans diverses conditions.
1. Pour la vitesse lente (jusqu’à 350 tr/mn),
pousser le sélecteur de vitesse à
gauche.
2. Pour la vitesse rapide (jusqu’à 1 400
tr/mn), pousser le sélecteur de vitesse
à droite.
Pour une rotation en marche arrière (dans le
sens anti-horaire), pousser le commutateur
sur le côté gauche de l’outil (Fig. 6). Vérifi er
la direction de rotation avant utilisation.
Utilisation du commutateur
Le commutateur peut être réglé sur trois
positions: marche avant, marche arrière et
verrouillée. En raison d’un mécanisme de
verrouillage, le commutateur ne peut être
réglé que lorsque la commande MARCHE/
ARRÊT n’est pas enfoncée. Toujours lais-
ser le moteur s’arrêter complètement avant
d’utiliser le commutateur.
Pour une rotation en marche avant (dans le
sens horaire), pousser le commutateur sur le
côté droit de l’outil (Fig. 5). Vérifi er la direc-
tion de rotation avant utilisation.
Pousser pour
la marche
avant
Fig. 5
3. Pour enlever l’embout, tournez le man-
chon dans le sens antihoraire.
N.B. : Un bruit de cliquetis est normal lors de
l’ouverture ou de la fermeture du mandrin.
Ce bruit fait partie de la fonction de ver-
rouillage et n’indique aucun problème de
fonctionnement du mandrin.
Pour verrouiller la détente, pousser le
commutateur vers la position centrale
(Fig. 7). La détente ne fonctionne pas tant
que le commutateur est sur la position ver-
rouillée centrale. Toujours verrouiller la dé-
tente ou déposer la batterie avant d’effectuer
un entretien, de changer d’accessoire, de
remiser l’outil et toutes les fois que l’outil
est inutilisé.
Fig. 7
Pousser
en position
centrale
pour ver-
rouiller la
détente
Fig. 6
Pousser pour
la marche
arrière
Enfonçage
Perçage
Les spécifi cations de couple susmention-
nées sont approximatives et basées sur une
batterie à pleine charge.
N.B. Les réglages indiqués au tableau étant
approximatifs, il est conseillé de tester dif-
férents réglages sur un morceau de matériau
de rebut avant de commencer à enfoncer les
vis dans le matériau à ouvrer.
(N•m)
1,1
1,2
1,7
2,1
2,5
2,8
3,2
3,6
4,0
4,4
6,3
Réglage de
l'accoupement
2
4
6
8
10
12
14
16
18
20
22
Applications
Petites vis dans le
bois mou.
Vis moyennes dans
le bois mou ou
petites vis dans le
bois dur.
Grosses vis dans
le bois mou. Vis
moyennes dans le
bois durou grosses
vis dans le bois dur
avec trou-guide.
AVERTISSEMENT
