Produktbilder
Följ länkarna och titta på olika bilder på monitorn och dess komponenter.

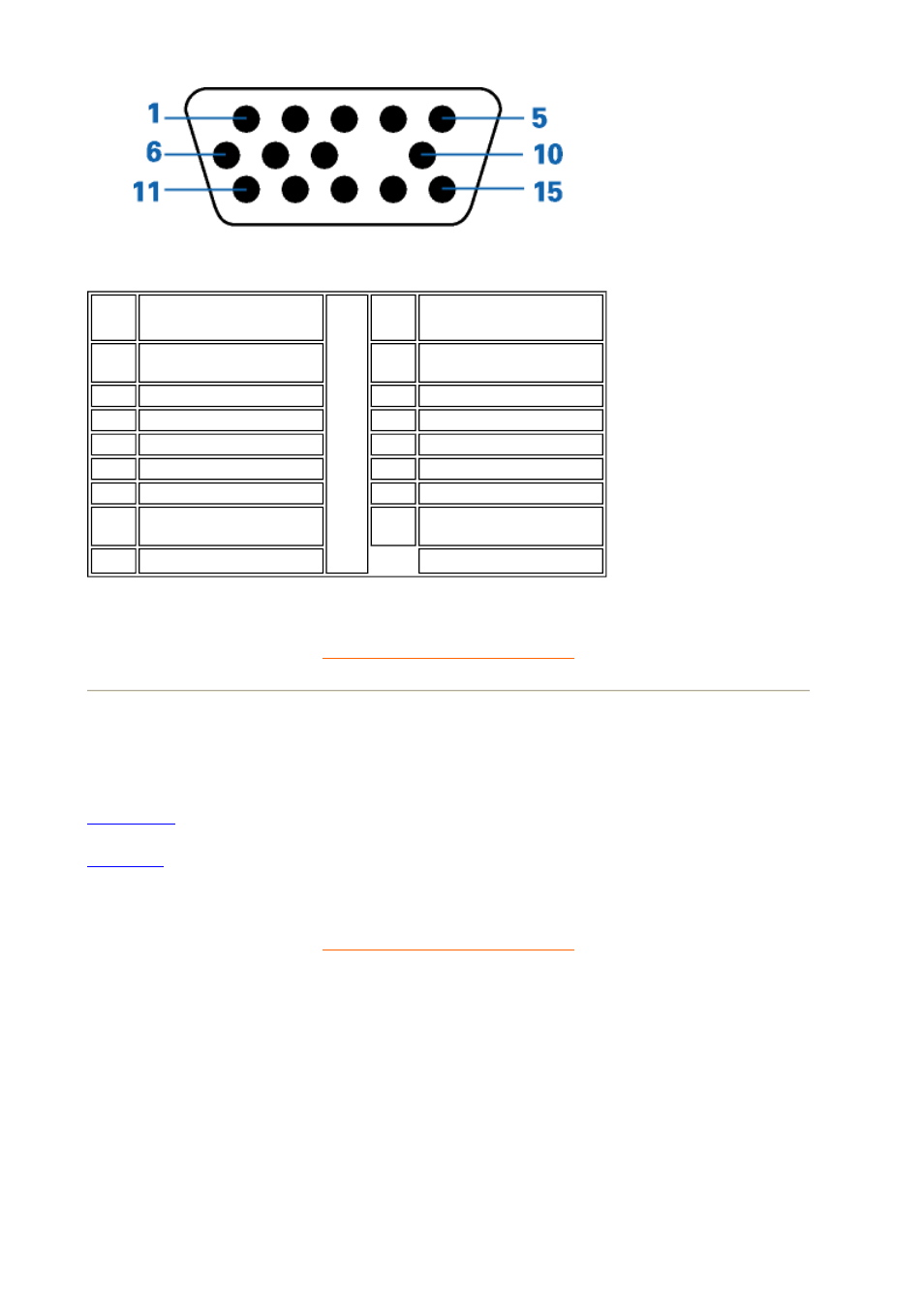

Stift
Nr.
Tilldelning
Stift
Nr.
Tilldelning
1
Röd videoingång
9
+5V (Tillförsel från PC för
DDC-krets)
2
Grön videoingång
10
Synkbas
3
Blå videoingång
11
Jord
4
Jord
12
Seriell dataledning (SDA)
5
Självtest
13
H. Synk
6
Röd videojord
14
V. Synk
7
Grön videojord
15
Ledning för dataklocka
(SCL)
8
Blå videojord
