Productinformatie
TERUG NAAR BOVEN
Signaalpentoewijzing

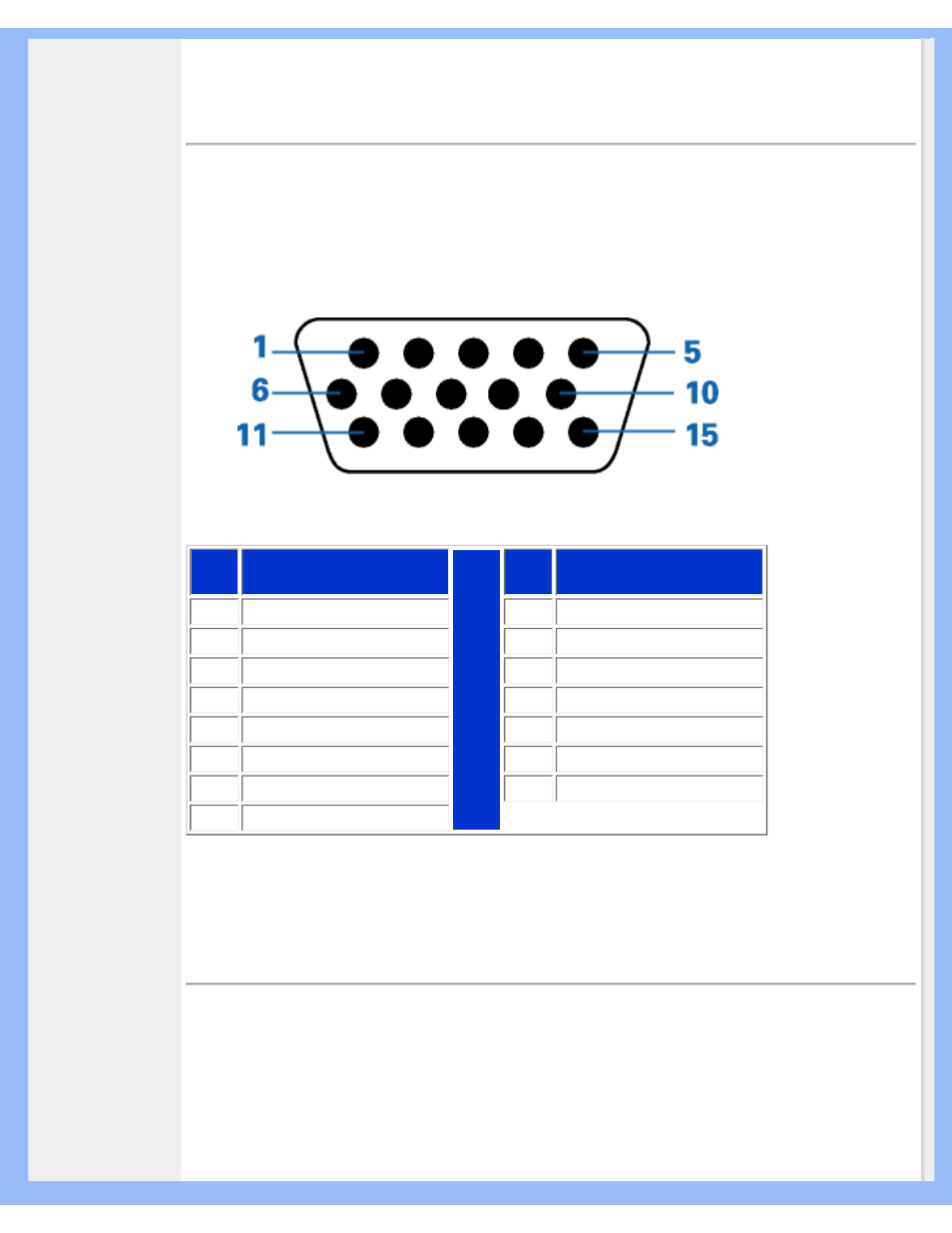

De 15-pins D-subconnector (male) van de signaalkabel:
Pen
nr.
Signaaltoewijzing
Pen
nr.
Signaaltoewijzing
1 Rood - video-ingang 9 +5V
2 Groen - video-ingang/SOG 10 Logische massa
3 Blauw - video-ingang 11 Massa
4 Sense (GND) 12 Seriële data-ingang (SDA)
5 Hot Plug Detect 13 H. Sync / H+V
6 Rode video-aarde 14 V. Sync (VCLK for DDC)
7 Groene video-aarde 15 Datakloklijn (SCL)
8 Blauwe video-aarde
TERUG NAAR BOVEN
Aanzichten
Volg de koppelingen voor de verschillende aanzichten van de monitor en de componenten ervan.
Vooraanzicht productbeschrijving
