34 - FR N020206
Pièces de fixation requises :
4 - Ancres pour béton (non fournis)
4 - Tire-fond de 3/8 po qui conviennent aux ancres pour béton (non fournis)
4 - Rondelles (fournies dans le sac de pièces)
- cales (au besoin)
1. Placez le compresseur d'air sur une surface solide et plane.
2. Marquez la surface en utilisant les trous dans les pattes du compresseur
comme gabarit.
3. Percez des trous dans la surface de pose. Insérez-y les ancres pour béton.
4. Alignez les trous dans la surface avec les trous dans les pattes du compresseur
d'air.
5. Placez les (4) rondelles (fournies)

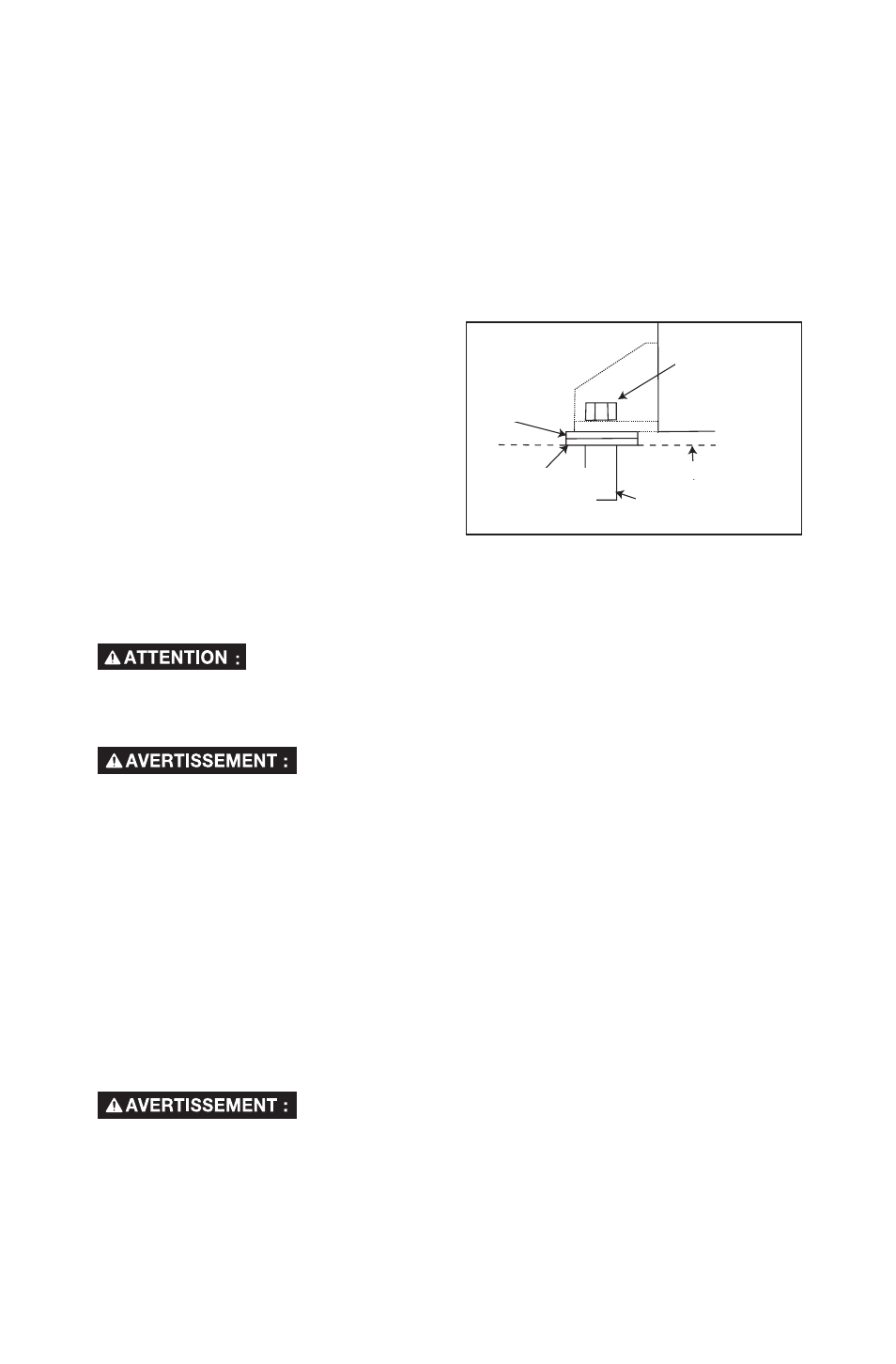

Tire-fond de
3/8 po (non
fourni)
Rondelle
(fournie)
Cale sous la
rondelle (non
fournie)
Ancre pour béton
(non fourni)
Surface de pose
entre le plancher et les pattes du
compresseur d'air. Placez, au
besoin, des cales solides entre
les rondelles et le plancher pour
distribuer le poids de façon égale
sur les quatre pattes. Voir
l'illustration suivante.
6. Passez les (4) tire-fond de 3/8 po
à travers les trous des pattes du
compresseur d'air, des rondelles
et des cales et insérez-les dans les ancres.
7. Serrez les tire-fond de 3/8 po à un couple de 9,5-13,5 Nm (7-10 pi-lb).
DIRECTIVES DE CâBLAGE
Une mauvaise connexion électrique de ce produit pourrait
annuler la garantie et votre assurance contre les incendies. Faire câbler le circuit
par un professionnel, comme un électricien agréé, familier avec le code électrique
national actuel, ainsi qu’avec tout autre code électrique local en vigueur.
Risque de chocs électriques. Une mise à la terre élec-
trique inappropriée peut causer des chocs électriques. Le câblage devrait être
effectué par un électricien qualifié.
L'électricien qualifié doit savoir ce qui suit avant de commencer le câblage :
1. Si l'ampérage de la boîte de distribution électrique est suffisant. Voir le tableau
des spécifications du guide des pièces pour obtenir ces renseignements.
2. Si les câbles d'alimentation électriques ont les mêmes caractéristiques élec-
triques (tension, cycle, phase) que le moteur. Voir la plaque signalétique située
sur la surface latérale du moteur pour obtenir ces renseignements.
REMARqUE : Le câblage doit être de la même tension que celle indiqué sur la
plaque signalétique du moteur, plus ou moins 10%. Consultez les codes locaux
pour connaître les calibres de fils recommandés, la dimension des fils et la longueur
maximum des fils. Des fils de dimensions trop petites créent une intensité trop
élevée et une surchauffe du moteur.
Le câblage électrique doit être éloigné des surfaces
chaudes, telles que le collecteur, les tubes de sortie du compresseur, les têtes et
les cylindres.
DIRECTIVES DE MISE À LA TERRE
Ce produit devrait être connecté à un système de câblage métallique permanent
d'une borne ou d'un fil conducteur de mise à la terre du produit.
