SUOMI

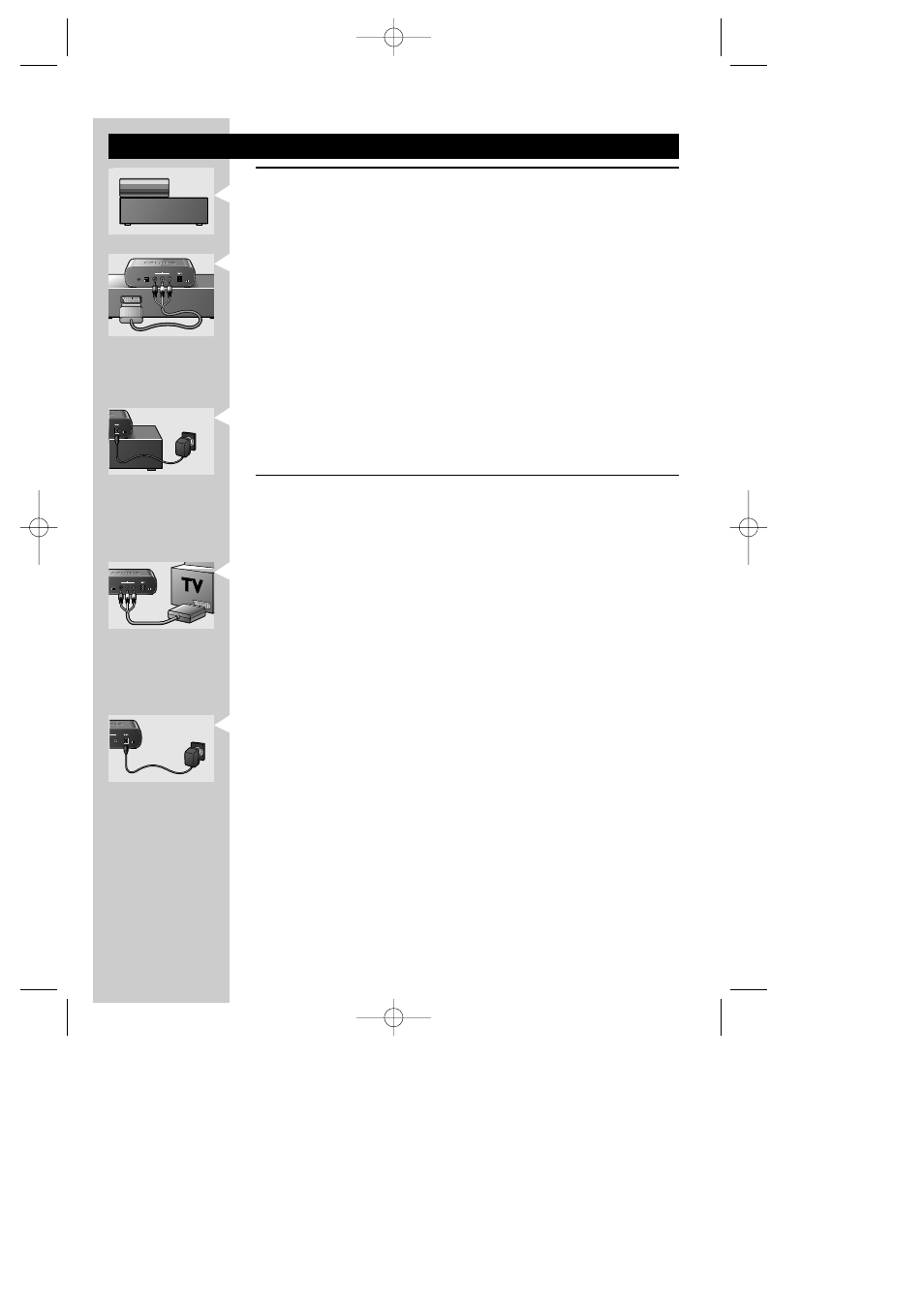

Johdottoman TV-linkin käyttö
Lähetinyksikön asetus
1 Aseta lähetinyksikkö sen kuvalähteen päälle, jota haluat ohjata, ja aseta
yksiköidem etupaneelit tasoihin.
Älä koskaan aseta kuvalähteitä tai metallilevyjä lähetinyksikön päälle.
2 Yhdistä mukana toimitettu SCART/RCA-johdon SCART-liitäntä
kuvalähteen SCART-liitäntään.
3 Yhdistä johdon toisessa päässä olevat koskettimet lähetinyksikön
AV SOURCE INPUT -liittimiin (5).
Varmista, että keltainen kosketin on asennettu keltaiseen videosyttöön ja
punaiset audiokoskettimet vasemmanpuoleiseen (L) ja oikeanpuleiseen (R)
audio-liittimeen.
4 Liitä verkkovirtamuunnin (8) pistorasiaan ja lähetinyksikön
DC 9V —<± -liittimeen (4).
Vastaanottoyksikön asettaminen
1 Aseta lähetinyksikkö lähelle kakkostelevisiota.
Vastaanotinyksikön etuosa on asetettava niin että pystytään
vastaanottamaan kauko-ohjaimen komentoja.
2 Liitä toimitetun SCART/RCA-johdon SCART-liitäntä kakkostelevision
SCART-liitäntään.
3 Liitä johdon toisessa päässä olevat audio/video-koskettimet
vastaanotinyksikön TV OUTPUT -liittimiin (13).
Varmista, että keltainen kosketin on asennettu keltaiseen video-liittimeen
ja valkoinen ja punainen kosketin vasemmanpuoleiseen (L) ja
oikeanpuoleiseen (R) audio-liittimeen.
4 Liitä verkkomuunnin (15) pistorasiaan ja vastaanotinyksikön
DC 9V —<± -liittimeen (12).
128
DC 9V
ON/OFF
DC 9V
ON/OFF
1 2 3 4
1 2 3 4
R–AUDIO–L
CHANNEL
VIDEO
DC 9V
ON/OFF
R–AUDIO–L
TV OUTPUT
TV OUTPUT
CHANNEL
VIDEO
DC 9V
ON/OFF
TPUT
VIDEO
DC 9V
ON/OFF
TPUT
VIDEO
DC 9V
ON/OFF
1 2 3 4
1 2 3 4
AV SOURCE INPUT
R–AUDIO–L
CHANNEL
IR
VIDEO
DC 9V
ON/OFF
AV SOURCE INPUT
R–AUDIO–L
CHANNEL
IR
VIDEO
DC 9V
ON/OFF
SCART OUTPUT
SCART OUTPUT
