7 Dados DDC 15 Terra (para +5V) 23 T.M.D.S. Relógio +
8 Sem ligação 16 Detecta ficha activa 24 T.M.D.S. Relógio -

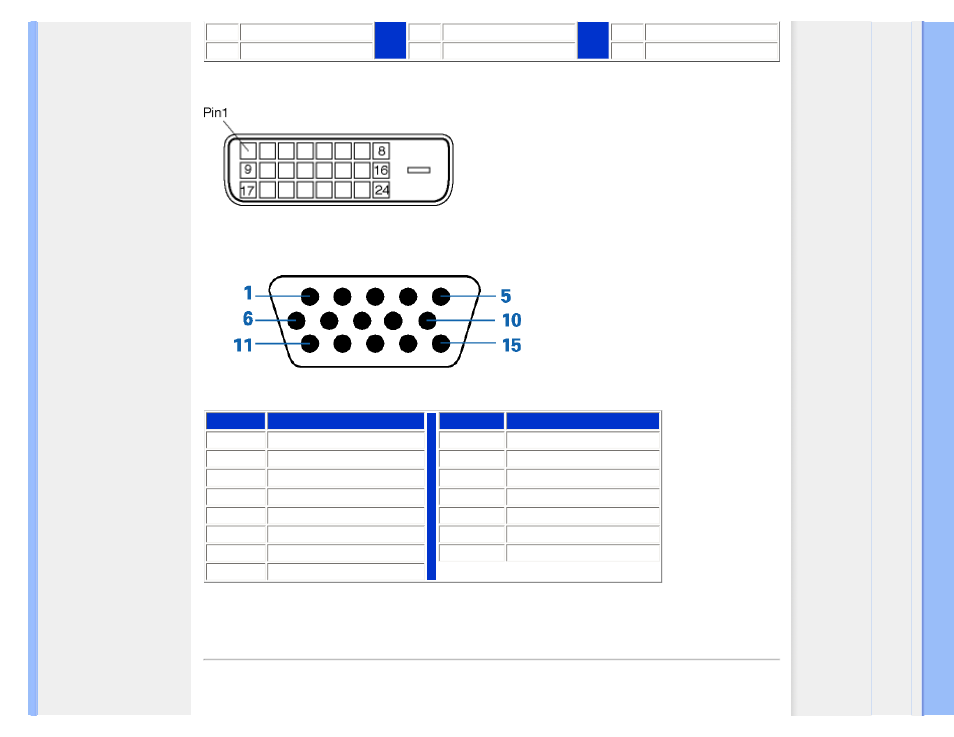

2.O conector de 15 pinos D-sub (macho) do cabo de sinal:
Nº Pin Atributo Nº Pin Atributo
1 Entrada vermelha vídeo 9 DDC + 5 V
2 Entrada verde vídeo/SOG 10 Ligação de Terra Lógica
3 Entrada azul vídeo 11 Ligação à Terra
4 Sentido (GND) 12 Linha de dados de série (DAS)
5 Detecção de cabo (GND) 13 H. Sinc. / H+ V. Sinc.
6 Ligação à terra vermelha vídeo 14 V Sinc.
7 Ligação à terra verde vídeo 15 Linha de Relógio de dados (SCL)
8 Ligação à terra azul vídeo
RETORNAR AO INÍCIO DA PÁGINA
Vistas do Produto
