8. Conmutador delantero BPF, FuLL o HPF—Selecciona Filtro de Paso de Banda (Band Pass Filter, BPF),
rango completo (FULL) o Filtro de Pasaaltas (High Pass Filter, HPF) . La configuración BPF permite utilizar tanto
el filtro de pasaaltas como el filtro de pasabajas y es para transductores de frecuencias medias . La configuración
FULL no atenúa ninguna de las frecuencias y es para sistemas de altavoces de rango completo . La configuración
HPF atenúa las frecuencias bajas y es para altavoces de frecuencias medias y tweeters .
9. (a) Botón delantero de frecuencia de pasabajas—Cuando se activa FREQ x 10, el intervalo
del crossover se fija en 500 Hz a 5000 Hz .
(b) Control delantero LPF—Ajusta la frecuencia del Filtro de Pasabajas (Low Pass Filter, LPF)
para atenuar las frecuencias superiores a la frecuencia máxima establecida con este control .
10 (a) Botón delantero de frecuencia de pasaaltas—Cuando se activa FREQ x 10, el intervalo
del crossover se fija en 200 Hz a 4000 Hz .
(b) Control delantero HPF—Ajusta la frecuencia del filtro de pasaaltas para atenuar
las frecuencias inferiores a la frecuencia mínima establecida con este control .
11. Control delantero de nivel—Ajusta la amplificación de los canales delanteros
para que corresponda al voltaje de salida de la unidad fuente .
12. Entradas delanteras de nivel de línea—Aceptan señales de nivel de línea de los canales
delanteros de la unidad fuente .
Entradas de alimentación y salidas de altavoz del amplificador PA d4000.4
1. Conexión a tierra (gNd)—Conecte esta terminal directamente al chasis de metal del vehículo con el
cable más corto posible necesario para hacer esta conexión . Utilice siempre cable de calibre igual o mayor
que el del cable de alimentación de 12 V (+). Es necesario raspar el punto de conexión a tierra del chasis
para quitarle la pintura y la suciedad . Utilice solamente conectores soldados y/o conectores engarzados
de calidad en ambos extremos de este cable .
NO CONECTE esta terminal directamente a la terminal
de conexión a tierra de la batería del vehículo ni a ningún otro punto de conexión a tierra de fábrica .
2. Encendido a distancia (rEm)—Esta terminal enciende el amplificador cuando se le aplican 12 V (+).
Conéctela al conductor de encendido a distancia de la unidad fuente .
3. Alimentación de 12 V (+)—Conecte esta terminal a través de un FUSIBLE o un INTERRUPTOR AUTOmÁTICO
a la terminal positiva de la batería del vehículo o a la terminal positiva de una batería de sistema de sonido aislada .
AdVErTENCIA: Proteja siempre este cable de alimentación instalándole un fusible o un interruptor automático
del valor nominal apropiado a menos de 12 plg . de la terminal de la batería .
4. Fusibles—Estos fusibles (40 A y 75 A) protegen el amplificador contra el daño eléctrico interno
y está previsto que protejan sólo el amplificador . A todas las otras entradas de alimentación y salidas
de altavoces se les debe poner un fusible en la fuente de alimentación .
5. Salida de altavoz—Conecte los altavoces aquí .
6. Adaptador de terminal—El adaptador permite usar cable de hasta calibre 0000AWG en la conexión
a tierra y en las conexiones de 12 V (+) (vea la ilustración que se presenta a continuación).
L
R
L
INPUT
OUTPUT
R
LPF
LPF
HPF
LEVEL
BPF
FULL
HPF
X-OVER
HPF
X-OVER
FREQ x 10
FREQ x 1
FREQ x 10
FREQ x 1
20Hz 400Hz
6V 200mV
50Hz 500Hz
GND
12V
REM
25A
25A
L
L
R
R
BRIDGED
L
R
L
R
LPF
HPF
LEVEL
LPF
HPF
LEVEL
HPF
BPF
FULL
HPF
BPF
FULL
ST
4CH
FRONT
REAR
X-OVER
X-OVER
FREQ x 10
FREQ x 1
FREQ x 10
FREQ x 1
50Hz 500Hz
50Hz 500Hz
20Hz 400Hz
20Hz 400Hz
6V 200mV
6V 200mV
CHANNEL
MODE
GND
12V
REM
40A
35A
RL
FL
RR
REAR
FRON
T
FR
RR
FR
RL
FL
INPUT
SUB 1
SUB 2
SOURCE
SUB
INT
LEVEL
SUB
SONIC
LPF
REMOTE LEVEL CONTROL
INPUT
FR
RR
FL
RL
4CH
ST
CHANNEL
MODE
LPF
HPF
LEVEL
BPF
FULL
HPF
HPF
FULL
HPF
LEVEL
FRONT
REAR
6V 200mV
6V 200mV
20Hz
38Hz
40Hz 220Hz
40Hz 4000Hz
6V 200mV
40Hz 400Hz
80Hz 4000Hz
SUB
GND
12V
REM
40A
40A
RL
FL
SUB
RR
FR
RR
FR
SUB
RL
FL
2
8
7
6
5
4
3
PA D1000.1
1
4
3
2
5
2
7
6
5
4b
4a
3a
PA D2000.2
3b
1
4
3
2
5
2
12
11
PA D4000.4
4a
5a
9a 10a
4b
5b
9b 10b
6
7
8
1
4
3
2
3
8
5
2
1
PA D5000.5
10
9
11
15
16
12
13
14
1
4
3
2
1
1
1
3
4
6
7
5
5
6. Adaptador de terminal
CABLEAdO dEL AmPLIFICAdOr
Entradas de alimentación y salidas de altavoces
• Fusibles del PA D4000.4: 2 x 40 A, tipo ATC
• Las entradas de alimentación y salidas de altavoces aceptan cable de hasta calibre 4 AWG.
• Se recomienda cable de conexión a tierra y cable de alimentación de calibre 4 AWG
para obtener un rendimiento óptimo .
• Conecte la terminal 12 V (+) a la batería a través del portafusibles. Esta conexión le da 12 V (+)
de alimentación principal al amplificador .
• El cable de alimentación debe tener un fusible a no más de 12 plg. de la terminal de la batería.
• Conecte a tierra el amplificador en un buen punto de conexión a tierra del chasis lo más cerca
posible del amplificador .
• Conecte la terminal REM al conductor de encendido a distancia de la unidad fuente.
Esta conexión da 12 V (+) de alimentación para encender el amplificador.
• Agregue cable de conexión a tierra entre la terminal negativa de la batería y el chasis.

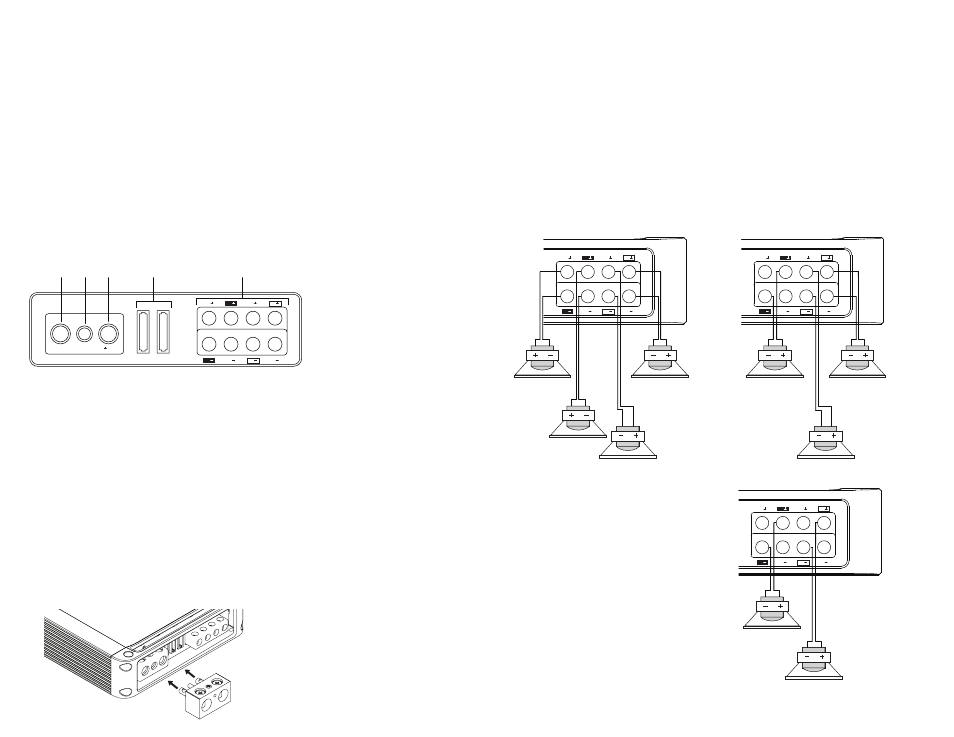

diagrama de cableado de altavoces del PA d4000.4
Conexión en puente
El amplificador permite conectar en puente dos canales de rango
completo para establecer un canal de rango completo con mayor
potencia de salida . Por ejemplo, cuando un canal delantero y un
canal trasero se conectan como se muestra, la potencia de salida
pasa de 125 W por canal a 400 W por canal (con una carga de 4 Ω) .
La configuración más común se muestra en la figura: cuatro canales
de rango completo, dos canales de rango completo y un subwoofer
en puente o dos subwoofers en puente .
CONEXIÓN INTErNA EN PuENTE
Las terminales que se pueden conectar en puente tienen casillas
negras y casillas blancas encima . Las dos casillas negras y las
dos casillas blancas funcionan en conjunto para hacer la conexión
en puente interna .
L
L
R
R
BRIDGED
GND
12V
REM
25A
25A
L
L
R
R
BRIDGED
RL
FL
RR
REAR
FRONT
FR
RR
FR
RL
FL
GND
12V
REM
40A
GND
12V
REM
40A
35A
RL
FL
RR
REAR
FRONT
FR
RR
FR
RL
FL
GND
12V
REM
40A
GND
12V
REM
40A
35A
RL
FL
RR
REAR
FRONT
FR
RR
FR
RL
FL
RL
FL
SUB
RR
FR
RR
FR
SUB
RL
FL
GND
12V
REM
40A
40A
RL
FL
SUB
RR
FR
RR
FR
SUB
RL
FL
1
Ω min
2
Ω min
2
Ω min
1000.1
4
Ω min
2
Ω min
2
Ω min
2000.2
2
Ω min
4000.4
2
Ω min
2
Ω min
2
Ω min
2
Ω min
2
Ω min
4
Ω min/bridged
1
Ω min
2
Ω min
5000.5
1
Ω min
4
Ω min
2
Ω min
2
Ω min
2
Ω min
4
Ω min
4
Ω min/bridged
4
Ω min/bridged
