DESEMPAQUE DE LA CAJA DE CARTÓN

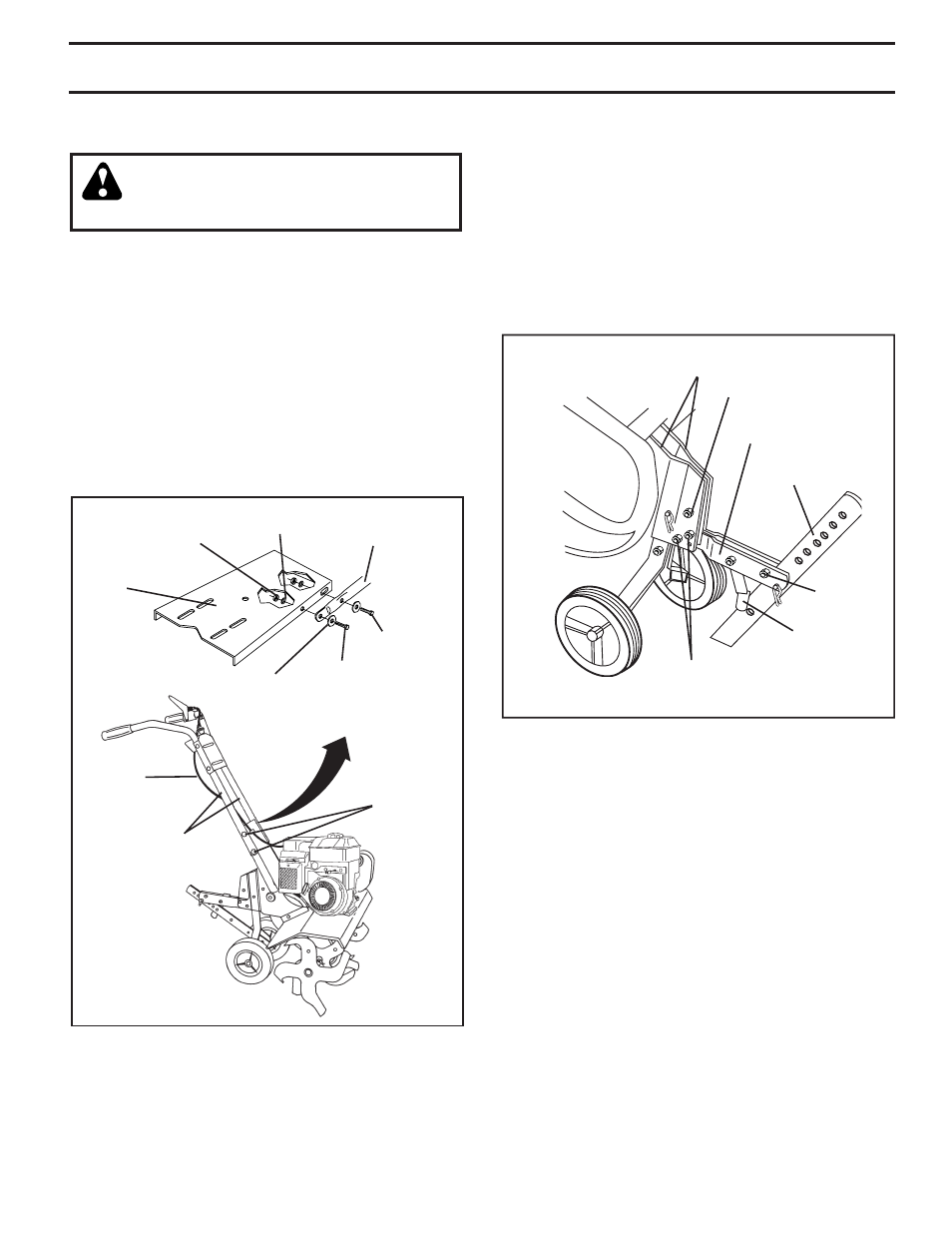

(Vea la Fig. 2)
PRECAUCIÓN: Tenga cuidado con las
grampas expuestas cuando maneje o
des eche los ma te ria les de la caja de
cartón.
IMPORTANTE: CUANDO DESEMPAQUE Y MONTE LA
CULTIVADORA, TENGA CUIDADO DE NO ESTIRAR O
ENREDAR EL (LOS) CABLE(S).
• Corte las ligaduras del cable que aseguran los
mangos.
• Levante lentamente el conjunto del mango hacia arriba,
encamine el cable (o los cables) según lo mostrado
y alinee los agujeros del mango con el agujero y la
ranura del panel.
• Afl oje el montage de la quincallería como mostrado.
Ase gú re se que el perno hexagonal más corto (3/4" de
largo) este mon ta do en el agujero inferior del mango.
Repita este pro ce di mien to en el otro lado. Apriete toda
la quincallería con seguridad. depth_stak
e_4
TUERCA “A”
MITADES DEL PUNTAL
DEL MO TOR
PERNO DE
SOPORTE
PERNOS HEXAGONALES,
ARANDELAS DE SEGURIDAD Y
TUERCAS HEXAGONALES
SOPORTE DE
LA ESTACA DE
PROFUNDIDAD
RESORTE
DE LA
ESTACA
FIG. 3
ESTACA DE
PROFUNDIDAD
CABLE
FIG. 2
MANGOS DE LA
CUL TI VA DO RA
handles_
38
MANGO DE LA
CULTIVADORA
PANEL
DEL
MANGO
ARANDELA
PLANA
ARANDELA DE
SEGURIDAD
TUERCA
PERNO DEL
PANEL DEL
MANGO
PERNO
HEXAGONALES
5/16-18X3/4"
PERNO
HEXA GO NA LES
5/16-18X1"
MONTAJE
• Corte las ligaduras del cable que aseguran la cultivadora
al rodillo y remueva la cultivadora del rodillo.
• Quitar el tornillo de fi jación del pilote de profundidad
para girar y remover el tornillo.
ALTURA DEL MANGO
• Se puede ajustar la altura del mango en la mejor
forma que le acomode al operador. (Vea “ALTURA
DEL MAN GO” en la sección de Servicio y Ajustes de
este manual.)
ANCHO DEL LABRADO
• Se puede ajustar el ancho del labrado para manejar
mejor sus condiciones de labración (vea “ARREGLO
DE LOS BRA ZOS” en la sección de Servicio y Ajustes
de este manual).
OPERACIÓN DE LOS BRAZOS
• Revise la operación de los brazos antes del primer
uso (vea “REVISIÓN DE LA OPERACIÓN DE LOS
BRAZOS” en la sección de Servicio y Ajustes de este
manual).
INSTALACIÓN DEL CONJUNTO DE LA ESTACA
DE PROFUNDIDAD (Vea la Fig. 3)
• Afl oje la tuercas “A”.
• Inserte el soporte de la estaca entre las mitades del
puntal del motor, con el resorte de la estaca hacia
abajo.
• Aperen el soporte de la estaca en los puntales del
motor con los pernos hexagonales, las arandelas de
seguridad y las tuercas. Apriételos en forma segura.
También apriete las tuercas “A”.
• La estaca de profundidad se tiene que mover libremente.
Si no lo hace, suelte el perno de soporte.
