Produktinformation
5 NC 13 NC 21 NC C5
* Analog jord
(Analog R, G, B
återgång)
6 DDC-klocka 14 +5 V 22
T.M.D.S. Klocka
Skärm
7 DDC-data 15
Jord (återgång för
+5V och H/V-synk)
23 T.M.D.S. Klocka+
8 * Analog V-synk 16
Hot Plug-
detektering
24 T.M.D.S. Klocka-

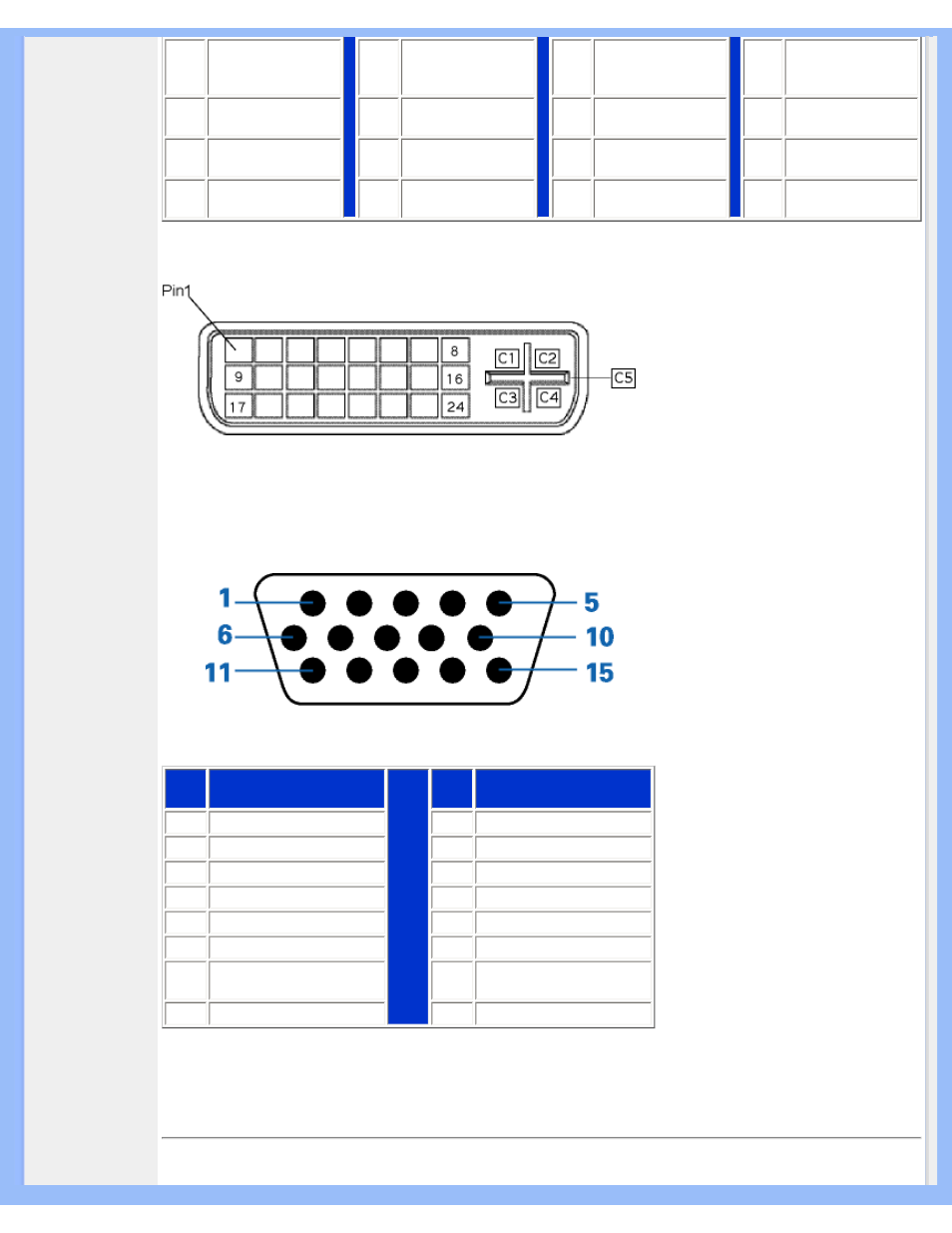

2. Den 15-poliga D-subkontakten (hane) på signalkabeln:
Stift
nr.
Tilldelning
Stift
nr.
Tilldelning
1 Röd videoingång 9 +5V
2 Grön videoingång/SOG 10 Jord
3 Blå videoingång 11 Jord
4 Jord 12 Seriell dataledning (SDA)
5 Kabeldetektering 13 H. Synk / H+V
6 Röd videojord 14 V. Synk (VCLK för DDC)
7 Grön videojord 15
Ledning för dataklocka
(SCL)
8 Blå videojord
