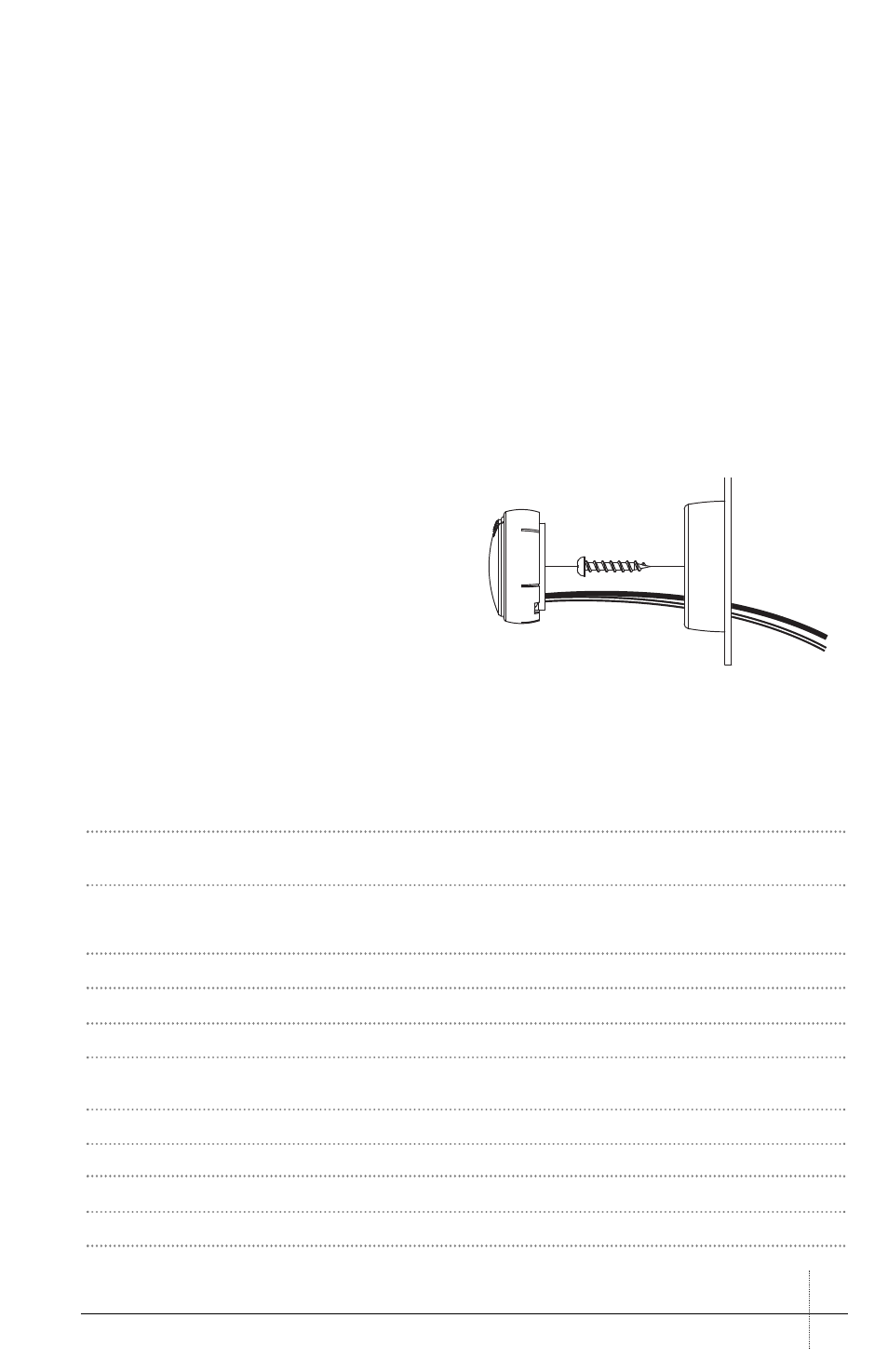

Figure 8

M o r e I n f o @ w w w . p o l k a u d i o . c o m / c a r

9

db Series Component Systems

db6750

db6500

db5250

Type

6

w" component

6

2" component

5

4" component

system

system

system

Driver Complement

6

w" (16.5cm)

6

c" (16.0cm)

5

4" (13.3cm)

mid/woofer

mid/woofer

mid/woofer

Tweeter Complement

1" (25.4mm)

(25.4mm)

1" (25.4mm)

soft dome tweeter

soft dome tweeter

soft dome tweeter

Mounting Dimensions

5

s" (142.9mm)

5" (127mm)

4

n" (119mm)

Mounting Depth (top)

2

v" (61.9mm)

2" (50.8mm)

2

c" (58.7mm)

Mounting Depth (bottom)

2

b" (65.1mm)

2

c" (58.7mm)

2

v" (61.9mm)

Peak Power Handling

300W

300W

200W

Continuous Power

100W

100W

100W

Handling

Nominal Impendance

4

4

4

Frequency Response

35-23kHz

40-23kHz

53-25kHz

Grille Height

d" (22.2mm)

1

z" (27mm)

d" (22.2mm)

Sensitivity

92dB

92dB

89dB

Leitungsfaser vom Hochtöner an den (+) Anschluss des
Crossover-Tweeter-Ausgangs angeschlossen wird.

5. Befestigen Sie den Hochtöner, indem Sie ihn in den

Montagebecher einrasten lassen.

Figura 8

Instalação De Superfície Do Tweeter
PROCEDIMENTOS DE INSTALAÇÃO

1. Use a base de montagem como um modelo para marcar

o orifício do parafuso e perfure-o usando uma broca de
3 mm (1/8 pol.). Perfure um segundo orifício (para o cabo
da caixa acústica) usando uma broca de 5 mm (3/16 pol.).

2. Afixe com os parafusos a base de montagem em

superfície ao painel.

3. Passe os cabos do tweeter através da área aberta no fundo

da base e através do orifício de 5 mm (3/16 pol.) no painel.

4. Conecte os cabos dos terminais do tweeter do crossover aos

cabos do tweeter usando os conectores faston. Conecte a
extremidade do cabo vermelho do tweeter ao terminal (+)
da saída do tweeter do crossover.

5. Monte o tweeter encaixando-o na base de montagem.

Figure 8

Montage En Surface Du Tweeter
GUIDE D'INSTALLATION

1. Utilisant la base de la cuvette de montage en surface comme

gabarit, marquez les trous de vis puis percez le panneau à l’aide
d'une mèche de 1/8" (3mm). Percez un deuxième trou (pour
le fil du haut-parleur) utilisant une mèche de 3/16" (5mm).

2. Visez la cuvette de montage à la surface au panneau.
3. Insérez le fils du tweeter à travers le trou à la base de la cuvette

et à travers le trou de 3/16" (5mm) percé dans le panneau.

4. Connectez des fils entre les tweeters et les bornes “tweeter”

du séparateur en utilisant les cosses. Assurez-vous de bien con-
necter le fil rouge de la borne (+) de la sortie tweeter du sépara-
teur à la borne (+) du tweeter.

5. Installez le tweeter en l'enclenchant dans la cuvette

de montage.
