5

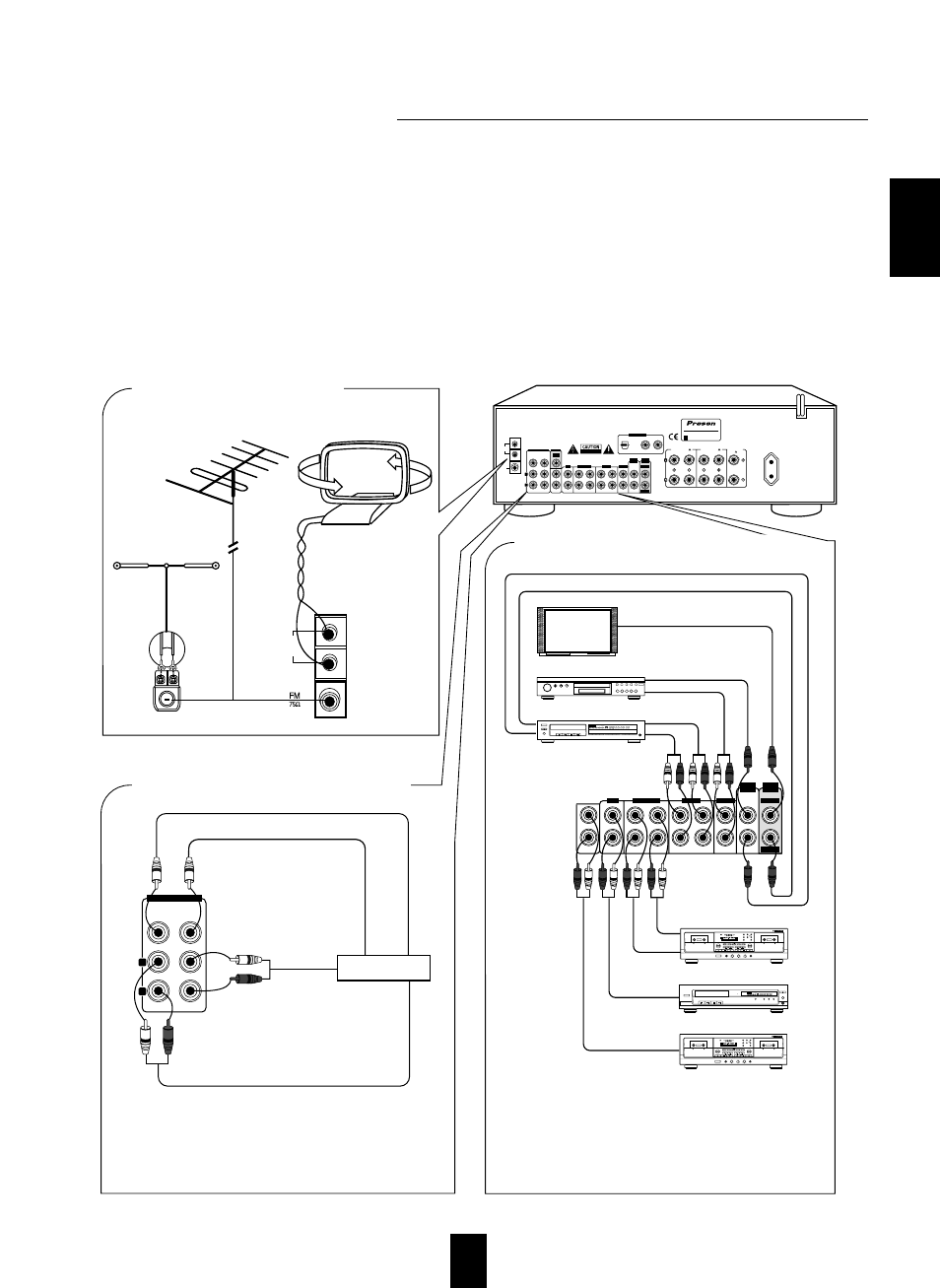

Anslutningar
AM LOOP
FM 75 Ω
ANTENNA
AUX PLAY REC PLAY REC PLAY VIDEO 1
VIDEO 2
SUB WOOFER
TAPE MON. VIDEO 1 CD VIDEO 2 MONITOR
PRE OUT
VIDEO OUT VIDEO IN
VIDEO 1
SUB WOOFER CENTER
FRONT REAR
6-CH DIRECT INPUT
L
R
AC INPUT 230V~50Hz 200W
OPTICAL COAX 1 COAX 2
DIGITAL IN
MANUFACTURED UNDER LICENSE FROM DIGITAL THEATER SYSTEMS,INC.
US PAT. NO. 5,451,942, 5,956,674, 5,974,380, 5,978,762 AND OTHER WORLD-WIDE
PATENTS ISSUED AND PENDING. "DTS" AND "DTS DIGITAL SURROUND" ARE
REGISTERED TRADEMARKS OF DIGITAL THEATER SYSTEMS, INC.
COPYRIGHT 1996, 2000 DIGITAL THEATER SYSTEMS, INC. ALL RIGHTS RESERVED.
FRONT SPEAKERS(6 ) REAR SPEAKERS(6 ) CENTER SPEAKER (6 )
MODEL NO. RV2300 DTS
SWITCHED
230V~50Hz
100W MAX
AC OUTLET
AVIS : RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR.
WARNING : SHOCK HAZARD-DO NOT OPEN.
WARNING : TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK,
DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.
MANUFACTURED UNDER LICENSE FROM
DOLBY LABORATORIES. “DOLBY”, “PRO LOGIC”,
AND THE DOUBLE-D SYMBOL ARE TRADEMARKS
OF DOLBY LABORATORIES.
AUDIO/VIDEO RECEIVER
DESIGNED IN USA ASSEMBLED IN CHINA
SER. NO
■ KOPPLA IN ANTENNER
AM loop antenn
FM
FM
(INOMHUSANTENN)
(UTOMHUSANTENN)
SUPPLIED ADAPTOR
300 ohm
feeder
AM
LOOP
Annan apparat
B C NORM HIGH SYN MPX MIN SEC RELAY REC P CD M REC L R dB -00 -20 -10 -6 -3 0 +3 +6
DIGI-LINK STEREO DOUBLE CASSETTE DECK DD-5080C
AUTO REVERSE
PLAY/AUTO TAPE SELECTOR RECORD & PLAY/AUTO TAPE SELECTOR HX-PRO
AUTO REVERSE
RESET A/B MODE
R PLAY
DUBBING O/O CD SUN REC HIGH NORMAL AMS AMS
EJECT
REC BALAMCE REC LEVEL PHONES POWER MIC MIX
MIC SOURCE L R 0 10
MIC
REVERSE T SIZE MEMORY B/C/OFF
COUNTER
B A
CD-spelare
POWER
REMOTE SENSOR PROGRAM/REVIEW RANDOM REPEAT
OPEN/CLOSE
PHONES LEVEL
PHONES MIN MAX
ON/OFF
MULTIPLE COMPACT DISC PLAYER CDC-5080R
1 2 3 4 5 GRAPHICS PEAK DELETE EDIT SCENE TRACK INDEX STEP A B V-CD PBC REVERT PROG AUTO RANDOM REPEAT ALL 1 DISC S 1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 MPX INTRO A< >B
■ KOPPLA IN AUDIO/VIDEO KOMPONENTER
POWER
OPEN/CLOSE
PHONES LEVEL PHONES MIN MAX
ON/OFF MULTIPLE COMPACT DISC PLAYER CDC-5080R
1 2 3 4 5 GRAPHICS PEAK DELETE EDIT SCENE TRACK INDEX STEP A B V-CD PBC REVERT PROG AUTO RANDOM REPEAT ALL 1 DISC S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 MPX INTRO A< >B
Video deck 1
POWER ON/OFF
MULTIPLE COMPACT DISC PLAYER CDC-5080R
DVD player or additional video component
Monitor TV
VIDEO OUT
VIDEO OUT
REC(LINE IN)
PLAY(LINE OUT)
PLAY(LINE OUT)
AUDIO OUT
AUDIO OUT
AUDIO IN
VIDEO IN
VIDEO IN
• VCR 2 (eller DVD) kontakterna kan äaven
anväandas till nåagon annan video-komponent,
saåsom TV, Satellit eller TV-spel.
• TAPE MONITOR PLAY/REC kontakterna kan
ocksaå kopplas till LINE IN/UT påa en extra equalizer.
B C NORM HIGH SYN MPX MIN SEC RELAY REC P CD M REC L R dB -00 -20 -10 -6 -3 0 +3 +6
DIGI-LINK STEREO DOUBLE CASSETTE DECK DD-5080C
AUTO REVERSE
PLAY/AUTO TAPE SELECTOR RECORD & PLAY/AUTO TAPE SELECTOR HX-PRO
AUTO REVERSE
RESET A/B MODE
R PLAY
DUBBING O/O CD SUN REC HIGH NORMAL AMS AMS
EJECT
REC BALAMCE REC LEVEL PHONES POWER MIC MIX
MIC SOURCE L R 0 10
MIC
REVERSE T SIZE MEMORY B/C/OFF
COUNTER
B A
*Kassettbandspelare eller Equliser
AUX PLAY REC PLAY REC PLAY VIDEO 1
VIDEO 2 TAPE MON. VIDEO 1 CD VIDEO 2 MONITOR
VIDEO 1
VIDEO
OUT
VIDEO
IN
■ KOPPLA IN 6 CH DIREKT INGÅNG
• Anvaänd dessa uttag föor att koppla in analoga
utgåangar ifraån en 6 CH dekoder eller DVD-spelare
med 6 CH utgåang.
(For detaljer, las bruksanvisningen for apparaten som du
ska koppla in.)
6 CH decoder
REAR
CH OUT
CENTER CH OUT
SUBWOOFER CH OUT
FRONT CH OUT
SUB
WOOFER CENTER
FRONT REAR
6-CH DIRECT INPUT
L
R
Ha inte recievern inkopplad till vägguttaget när du kopplar in och ur kablar.
Kontrollera noga att du kopplar in den vita RCA-kontakten till L(Vänster) och den röda RCA-kontakten till R(Höger)
när du ansluter.
Ändra positionen på inomhusantennen för FM till dess att du får den bästa mottagningen.
En 75 ohms utomhusantenn för FM kan användas för att få ytterligare bättre mottagning..
Koppla ur din inomhusantenn innan du ersätter den med en utomhusantenn.
Placera AM-antennen så långt bort som möjligt ifrån reciever, TV och vägguttag och ändra positionen så att du får
den bästa mottagningen.
Om mottagningen är dålig med AM-antennen kan den ersättas med en AM-antenn för utomhusbruk.
Koppla in försiktigt och korrekt, annars kan du orsaka ljudförlust, brus eller skada på recievern.
Om strömmen försvinner eller apparaten är urkopplad i över 2 veckor, kommer minnet att raderas.
Om detta händer får du programmera om den igen.
