5 Français
OUTILS NÉCESSAIRES : Cliquet à rochet de 7/16 po, 1/2 po,
et 9/16 po, blocs de bois (minimum de 6 po de hauteur)
Reportez-vous à la liste des pièces et au dessin des pages
8 et 9.

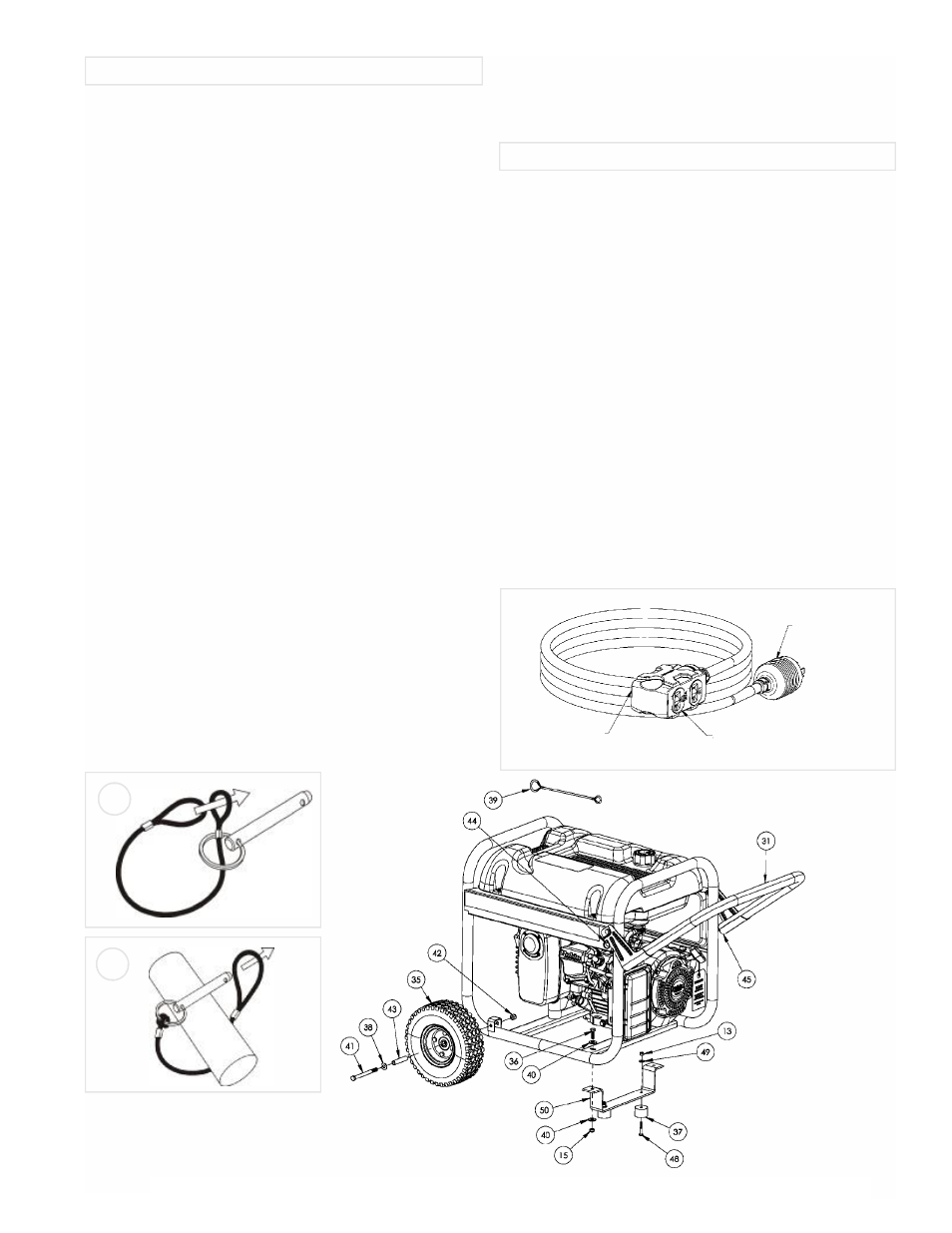

INSTALLATION DES ROUES
1. Faire reposer l’extrémité de la génératrice à l’opposé de
celle où se trouve le capuchon du réservoir d’essence sur
un bloc de façon à pouvoir effectuer la pose de la roue.
2. Insérer une bague d’espacement (article 43) dans le centre
de la roue (article 35).
3. Enfiler le boulon de 3/8 x 4.25 po (article 41) et rondelle de
3/8 po (article 38) dans la roue (article 35), puis dans le
support de la roue sur le transporteur, en le plaçant de
façon à ce que le côté le plus en creux du moyeu de la roue
repose contre le support.
4. Enfiler l’écrou à frein élastique de 3/8 po (article 42) sur le
boulon et serrer de façon à bien fixer la roue sur la
transporteur.
5. Procéder de la même façon pour l’autre roue.
INSTALLATION DU PIED
1. Monter le pied (article 37) sur le support de pied (article
50) au moyen d'un boulon de 1/4-20 x 1.5" (article 48).
Fixer l'ensemble en vissant sur le boulon un écrou nyloc
(article 13), avec une rondelle (article 49). Attention : ne
pas trop serrer, pour ne pas écraser le matériau du
pied.
2. En bloquant le côté alternateur de la génératrice, mettre en
place le support de pied sous le profilé en U. Visser un
boulon de 5/16-18 x 1" (article 36) avec une rondelle de
5/16 '' (article 40) dans les trous de fixation, puis visser sur
le boulon un écrou nyloc de 5/16'' (article 15), avec une
rondelle de 5/16'' (article 40) pour fixer le support de pied
au profilé.
POIGNEE VERROUILLANT
1. Attacher le lanyard (article 39) à l’épingle de relâchement
(article 44) et le transporteur selon l'illustration.
2. Pour verrouiller la poignée (article 31) dans la position
étendue, aligner les trous dans le support de poignée avec
les trous dans le support de transporteur et insérer l’épingle
de relâchement (article 44).
3. L'insertion capuchon (article 45) dans les fins de poignée
(article 31)
Votre génératrice est fournie avec un ensemble de cordons
d'alimentation de 25 pieds à quatre (4) conducteurs 105°C
SJTW de calibre 12. Ce cordon est muni, à l'une de ses
extrémités, d'une fiche à enclenchement L14-20P qui doit être
branchée directement dans la prise à enclenchement
homologue se trouvant sur le panneau de commande de votre
génératrice. L'autre extrémité est munie d'un connecteur
spécial à 4 circuits se composant de quatre prises 5-20R.
Celles-ci peuvent être utilisées pour alimenter les charges
individuelles. Assurez-vous que les charges ne dépassent
pas l'intensité nominale de 20 A de l'ensemble de cordon
d'alimentation. Une protection par disjoncteur est fournie sur
le panneau de commande de votre génératrice.
Vous remarquerez que le connecteur à 4 circuits est à code
de couleurs (prises gris et jaune). Lorsque plusieurs charges
sont alimentées au même moment, il est préférable que des
charges égales soient alimentées à chaque moitié de couleur
distincte, dans la mesure du possible. La moitié gris et la
moitié jaune du connecteur sont en mesure de supporter un
courant de 20 A pourvu que votre génératrice puisse fournir 4
800 W de puissance. Vérifiez les tensions nominales inscrites
sur la plaque signalétique afin de prendre connaissance de la
capacité totale de puissance en watts de la génératrice.
L'INSTALLATION DE KIT DE TRANSPORT
ENSEMBLE DE CORDONS
2
1
FICHE À
ENCLENCHEMENT
L14-20P
PRISES 5-20R
(GRIS)
PRISES 5-20R
(JAUNE)
