МОНТАЖ ПОВИНЕН ВИКОНУВАТИСЬ СПЕЦІАЛІСТАМИ.
КОМПАНІЯ PANASONIC НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ ПОШКОДЖЕННЯ ВЛАСНОСТІ
ТА/АБО СЕРЙОЗНІ ТРАВМИ, ВКЛЮЧАЮЧИ СМЕРТЬ, ЩО Є НАСЛІДКОМ НЕВІДПОВІДНОГО МОНТАЖУ
АБО НЕПРАВИЛЬНОГО ОБСЛУГОВУВАННЯ.

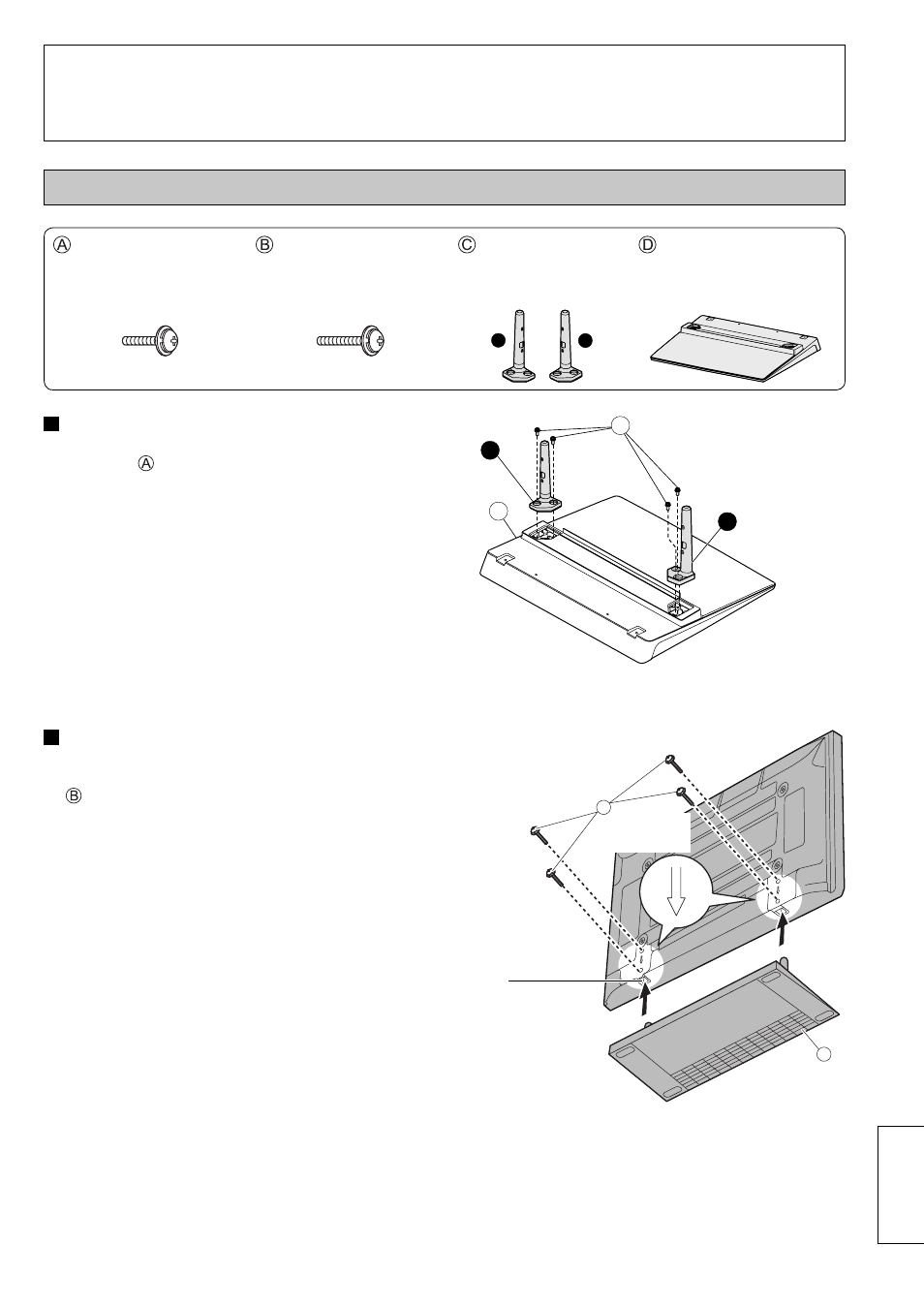

Деталі для складання
( Перевірте наявність усіх деталей перед складанням)
Кріпильні гвинти
стійок підставки (4)
(
сріблясті)
Гвинти для кріплення
стійок підставки до
дисплея (4)
(
чорні)
Стійки підставки
(2) Основа підставки (1)
M5 × 18 M5 × 30
L R
Монтаж п’єдесталу
Використовуйте чотири кріпильні гвинти стійок
підставки для надійного закріплення лівої та
правої стійки на основі підставки.
z Переконайтеся, що гвинти щільно затягнуто.
z Затягування кріпильних гвинтів стійок підставки у
неправильному напрямку пошкодить різьбу.
z Нижня частина стійки підставки має позначку “L”
або “R”.
A
R
D
L
Передній
бік
Закріплення дисплея
Для надійного закріплення дисплея використовуйте
гвинти для кріплення стійок підставки до дисплея
.
z Переконайтеся, що гвинти щільно затягнуто.
z Операцію виконуйте на горизонтальній рівній
поверхні.
D
B
Вигляд знизу
Позначка
стрілки
Отвір для встановлення п’єдесталу
