Stiftanslutningar

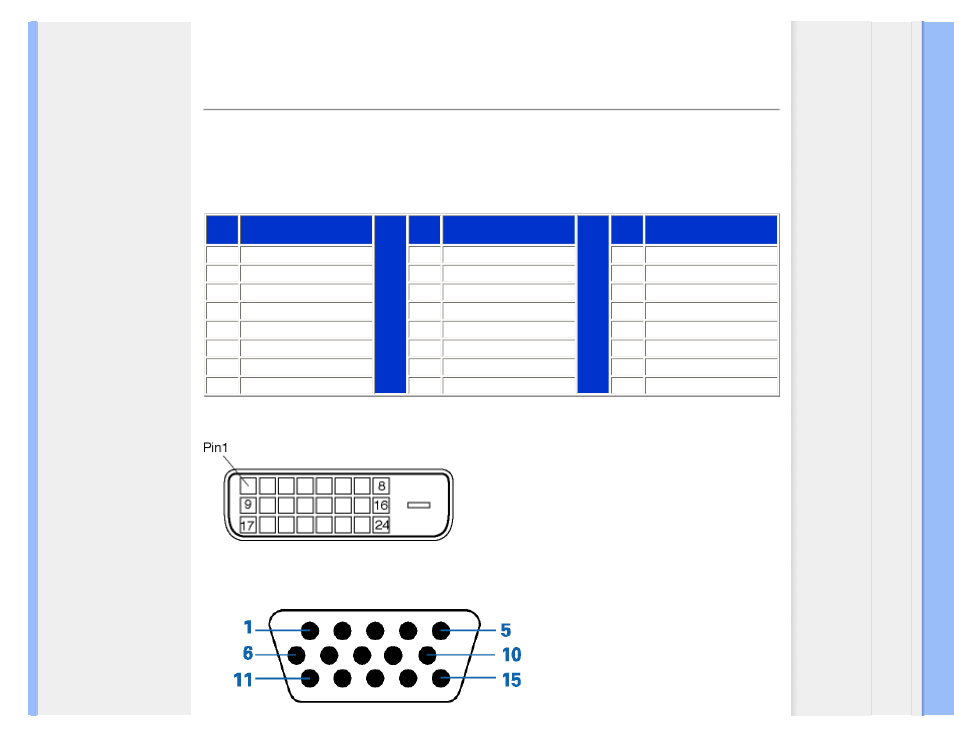

1.DVI-anslutningen har 24 signalkontakter ordnade i tre rader om åtta kontakter. Tilldelningen av stift visas I följande tabell:
Stift
nr.
Signaltilldelning
Stift
nr.
Signaltilldelning
Stift
nr.
Signaltilldelning
1 T.M.D.S. Data2- 9 T.M.D.S. Data1- 17 T.M.D.S. Data0-
2 T.M.D.S. Data2+ 10 T.M.D.S. Data1+ 18 T.M.D.S. Data0+
3 T.M.D.S. Data2/4 skärm 11 T.M.D.S. Data1/3 skärm 19 T.M.D.S. Data0/5 skärm
4 Ingen anslutning 12 Ingen anslutning 20 Ingen anslutning
5 Ingen anslutning 13 Ingen anslutning 21 Ingen anslutning
6 DDC -klocka 14 +5V 22 T.M.D.S. klocka skärm
7 DDC -data 15 Jord (för +5V) 23 T.M.D.S. klocka+
8 Ingen anslutning 16 Hot Plug-detektering 24 T.M.D.S. klocka-
2.Den 15-poliga D-subkontakten (hane) på signalkabeln:
