Philips SQM4122/27 User Manual
Page 12
1
3

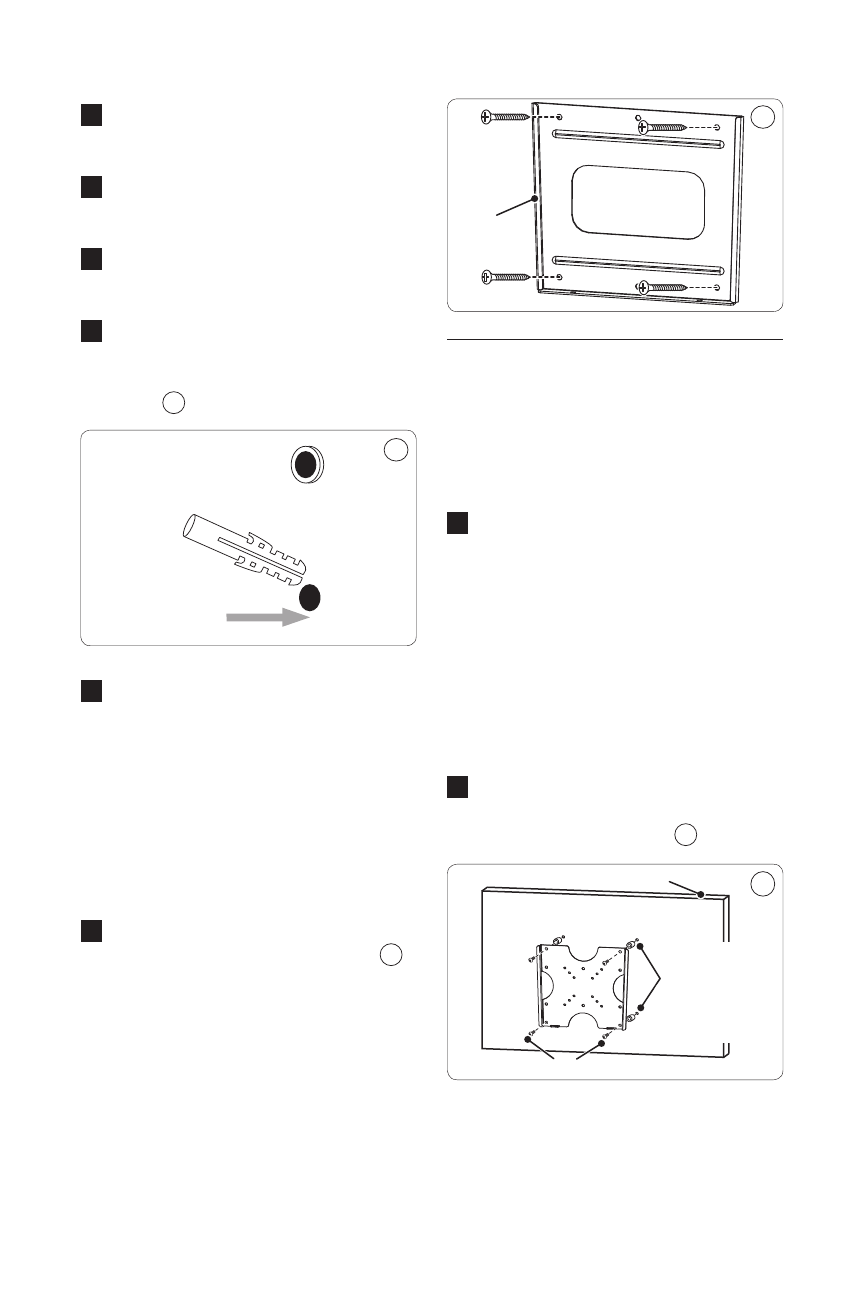

Avec l’aide d’une autre personne, placez la plaque
sur le mur et utilisez le niveau fourni pour vous
assurer qu’elle est parfaitement horizontale.
4
Pendant que l’autre personne tient la plaque en
place, marquez l’emplacement des 4 trous où sera
fixé le support mural.
5
Mettez la plaque de côté et percez un trou de
guidage de 8 mm (5/16 de po) sur chaque marque.
Enlevez l’excès de poussière dans les trous.
6
Enfoncez une cheville pour mur de béton (B)
dans chaque trou, pour qu’elle soit bien encastrée
sans dépasser du mur, en utilisant un marteau au
besoin.
2
2
7
Placez la plaque sur le mur et fixez-la avec les
2 vis à bois fournies (A). Ne relâchez pas la
plaque tant que les vis ne sont pas en place.
D
Remarque
Si le mur de maçonnerie est recouvert de
plâtre ou de gypse, les chevilles doivent
traverser complètement la surface externe,
sans dépasser le mur de maçonnerie.
8
Une fois les quatre vis à bois placées, vissez-les
chacune solidement. Ne les serrez pas trop.
3
Plaque murale
3
3.3 Fixation du support à l’écran
B
Avertissement
Assurez-vous que l’écran ACL est débranché avant de
commencer cette étape de l’instal-lation et ne déposez
jamais l’écran ACL face contre sol pour éviter tout
risque de rayure de la surface.
1
Avant de fixer le support sur votre écran ACL,
vous devez d’abord déterminer la quincaillerie
dont vous aurez besoin pour procéder à
l’installation. Pour ce faire, examinez l’arrière
de votre écran ACL. Si votre le panneau arrière
de votre écran est plat, utilisez des boulons
courts (C ou D). Si l’arrière de votre écran est
en retrait, utilisez des boulons plus longs M4
de 30 mm (E) ou boulon M6x35 (G) et des
rondelles d’espacement de 3/4 po (F) ou grande
rondelle d’espacement (H).
2
Lorsque vous aurez déterminé quels sont les
boulons requis, utilisez-les pour fixer le support
à l’arrière de votre écran ACL.
4
Écran
Spacer
(F or H)
Only if using
C or D
Boulon (C, D, E ou G)
Entretoise
(F ou H)
Uniquement si
vous utilisez
E ou G
4
E
Conseil
Assurez-vous de ne pas trop serrer les boulons.
