3

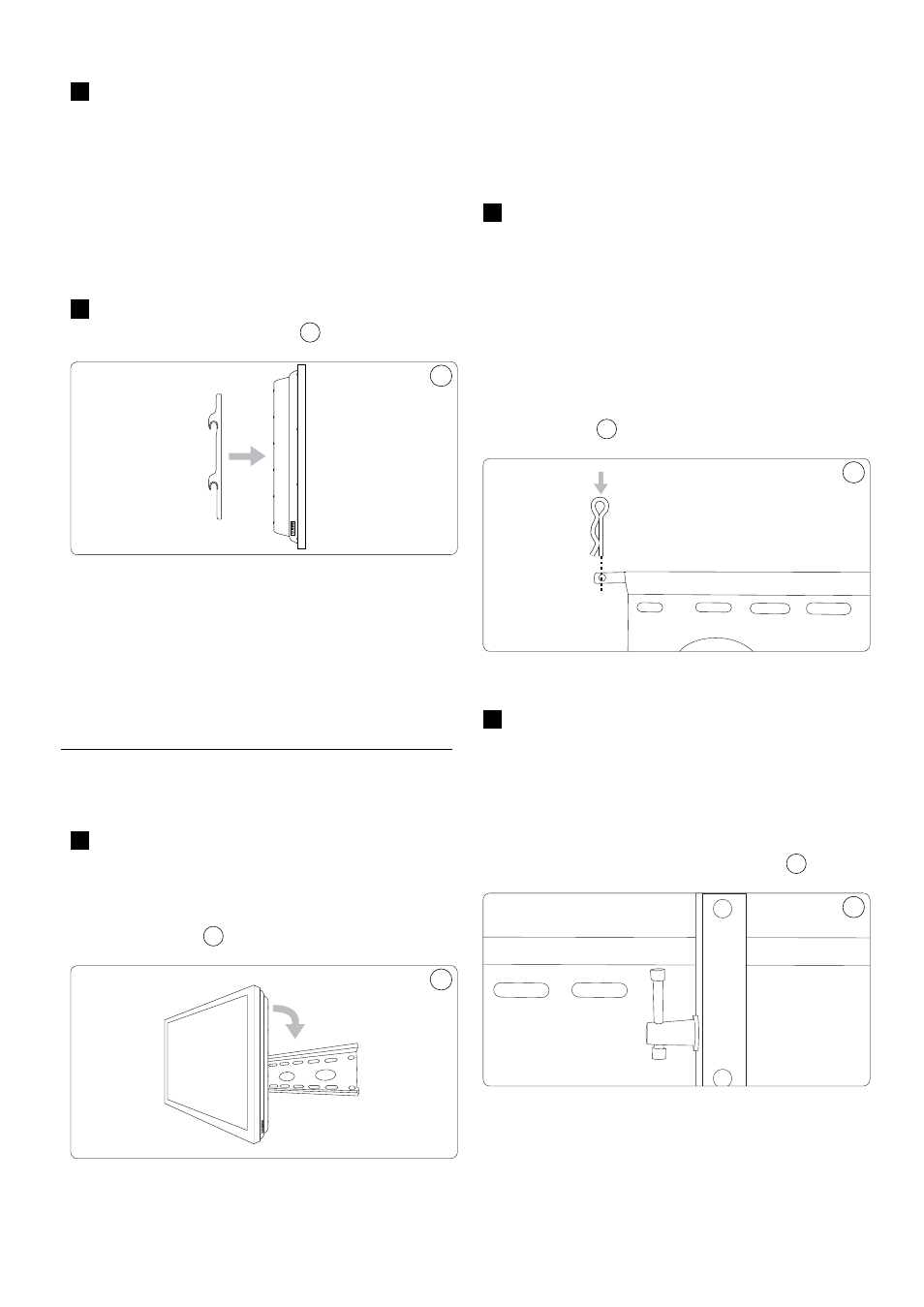

Coloque los brazos en la parte posterior
de la pantalla con los pernos que se indican
en los pasos 1 y 2 y con las arandelas de
bloqueo correspondientes (C, F, o L). Si
utiliza los pernos M4, M5 o M6, utilice las
arandelas M6 (O). Si la parte posterior de
la pantalla es curvada o con bajo relieve,
también necesitará utilizar un espaciador
(M o N).
4
Los tornillos deben estar bien sujetos pero
no demasiado ajustados.
5
5
E Sugerencia
Para pantallas curvadas o con bajo
relieve utilice un perno más largo y
un espaciador. Si utiliza los pernos
M8 (J o K), no utilice las arandelas
M6 (O).
4 Montaje y ajuste
1
Con la ayuda de alguien más, levante la
pantalla con cuidado y colóquela en el
soporte. No suelte la pantalla hasta que
los brazos del soporte estén enganchados
con firmeza.
6
6
B Advertencia
Introduzca la barra de seguridad en la
parte superior del soporte para evitar
que la pantalla se caiga.
2
Este paso es IMPRESCINDIBLE para
asegurar la pantalla en el soporte.
D Nota
Utilice una chaveta (incluida) para
fijar los brazos en el soporte. O BIEN,
introduzca un candado (no incluido)
en el orificio del extremo de la barra
de seguridad para evitar el robo de la
pantalla.
7
7
3
Para ajustar la inclinación, una persona debe
sostener la pantalla mientras la otra afloja
las dos perillas de ajuste que se encuentran
en ambos lados del soporte. Cuando las
perillas estén flojas, incline la pantalla en
el ángulo que desee. Vuelva a ajustar las
perillas antes de soltar la pantalla.
8
8
