27

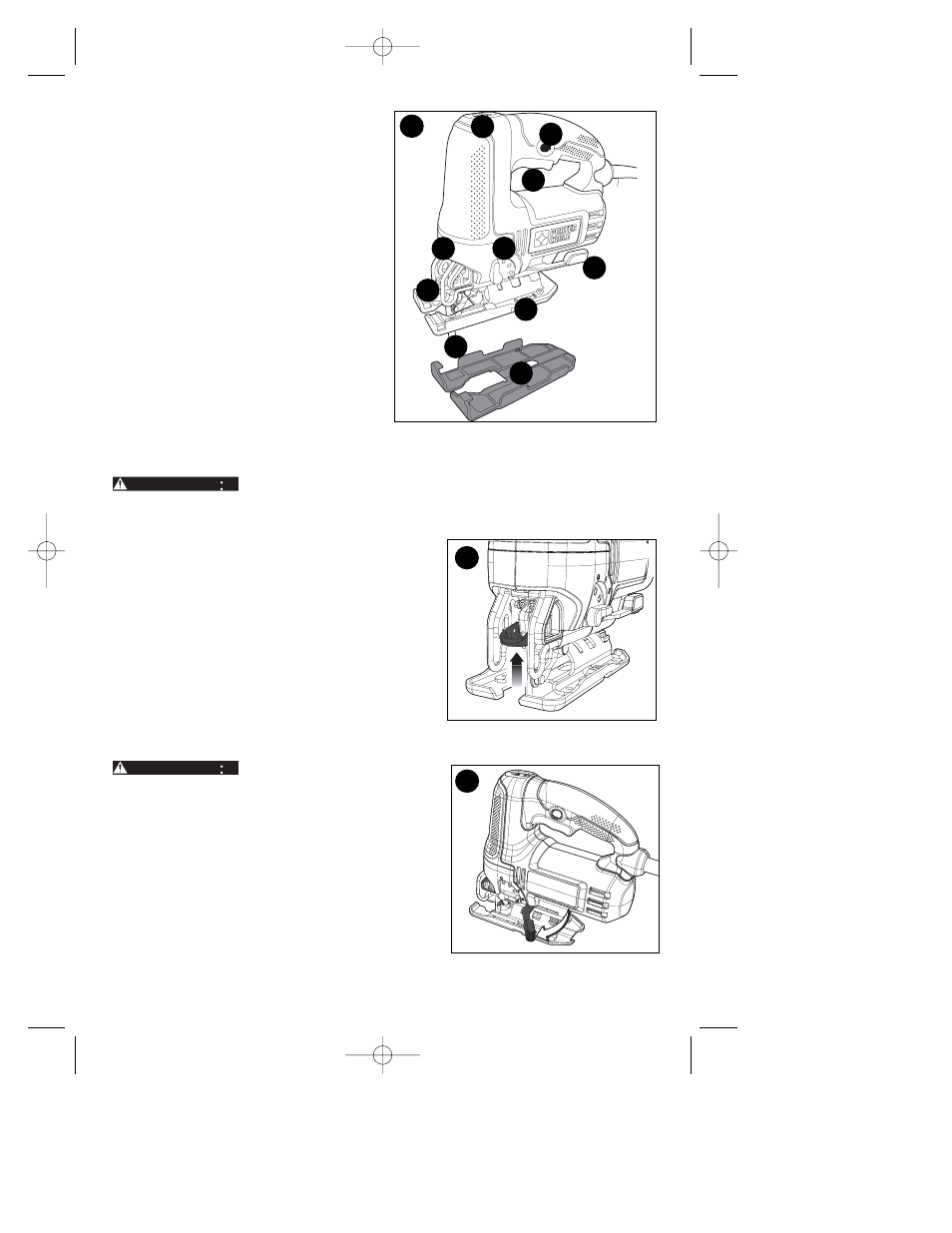

DESCRIPCIÓN DE LAS FUNCIONES
1. Interruptor disparador
2. Botón de bloqueo
3. Palanca de bloqueo de la hoja de sierra
4. Hoja de sierra
5. Manga de la zapata
6. Zapata
7. Palanca para biselado de la zapata
8. Selector de control de velocidad
9. Palanca de acción de corte
10.Luz LED
CONSERVE ESTAS INSTRUCCIONES
OPERACIÓN
Antes de intentar cualquiera de las siguientes operaciones,
asegúrese de que la herramienta esté apagada y desconectada y que la hoja de la
sierra se haya detenido. Las hojas de la sierra que se utilizaron pueden estar calientes.
INSTALACIÓN DE LA HOJA (FIGURA B)
- Empuje la palanca de bloqueo de la hoja de sierra
(3) hacia arriba.
- Con los dientes orientados hacia adelante,
introduzca el vástago de la hoja de sierra en el
portahojas tanto como sea posible.
- Suelte la palanca.
- Verifique para asegurarse de que la hoja esté firme
antes de cortar.
AJUSTE DE LA ZAPATA PARA CORTES EN BISEL (FIGURA C)
Nunca utilice la herramienta si la
zapata está suelta o no está colocada.
La placa de la zapata puede fijarse para un ángulo de
biselado a la derecha o a la izquierda de hasta 45 grados.
Para establecer el ángulo de bisel:
- Tire de la palanca de biselado de la zapata (7) hacia
afuera de la sierra para desbloquear la zapata (6),
como se muestra en la figura C.
- Deslice la zapata hacia adelante para liberarla de la
posición de tope positiva 0 grados.
- La zapata puede ser biselada hacia la izquierda o la
derecha y tiene bloqueos a 15, 30 y 45 grados.
- Coloque la zapata en el ángulo de bisel deseado.
Use un transportador para verificar la precisión del ángulo.
ADVERTENCIA
ADVERTENCIA
1
2
3
4
5
6
8
7
9
A
10
B
C
