Page 34

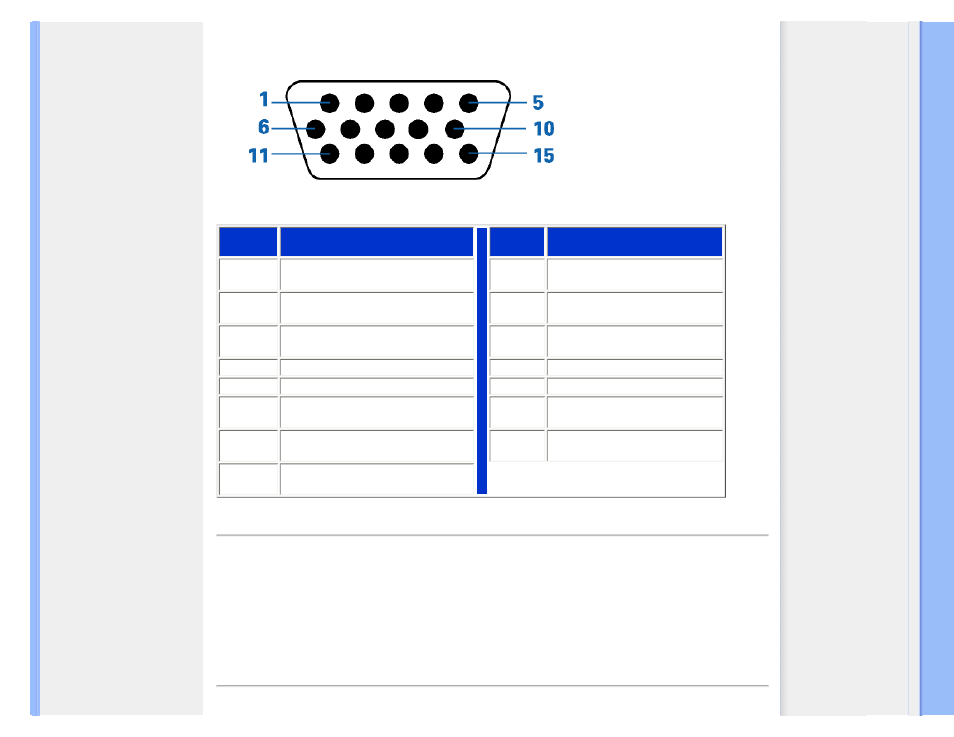

Asignación de los pines de señales
Conector D-sub de 15 contactos (macho) del cable de señal (sistemas IBM):
Núm. de
Espiga
Asignación
Núm. de
Espiga
Asignación
1
Entrada vídeo rojo
9
+5V
2
Entrada vídeo verde/SOG
10
Tierra lógico
3
Entrada vídeo azul
11
Tierra
4
Sense (Tierra)
12
Línea datos serie (SDA)
5
Tierra - Detección de cable
13
Sinc-H / H+Sinc-V
6
Tierra vídeo rojo
14
Sinc-V (VCLK para DDC)
7
Tierra vídeo verde
15
Línea reloj datos (SCL)
8
Tierra vídeo azul
Vistas del Producto
Siga los vínculos para observas diferentes vistas del monitor y de sus componentes.
Descripción de la vista frontal del producto
