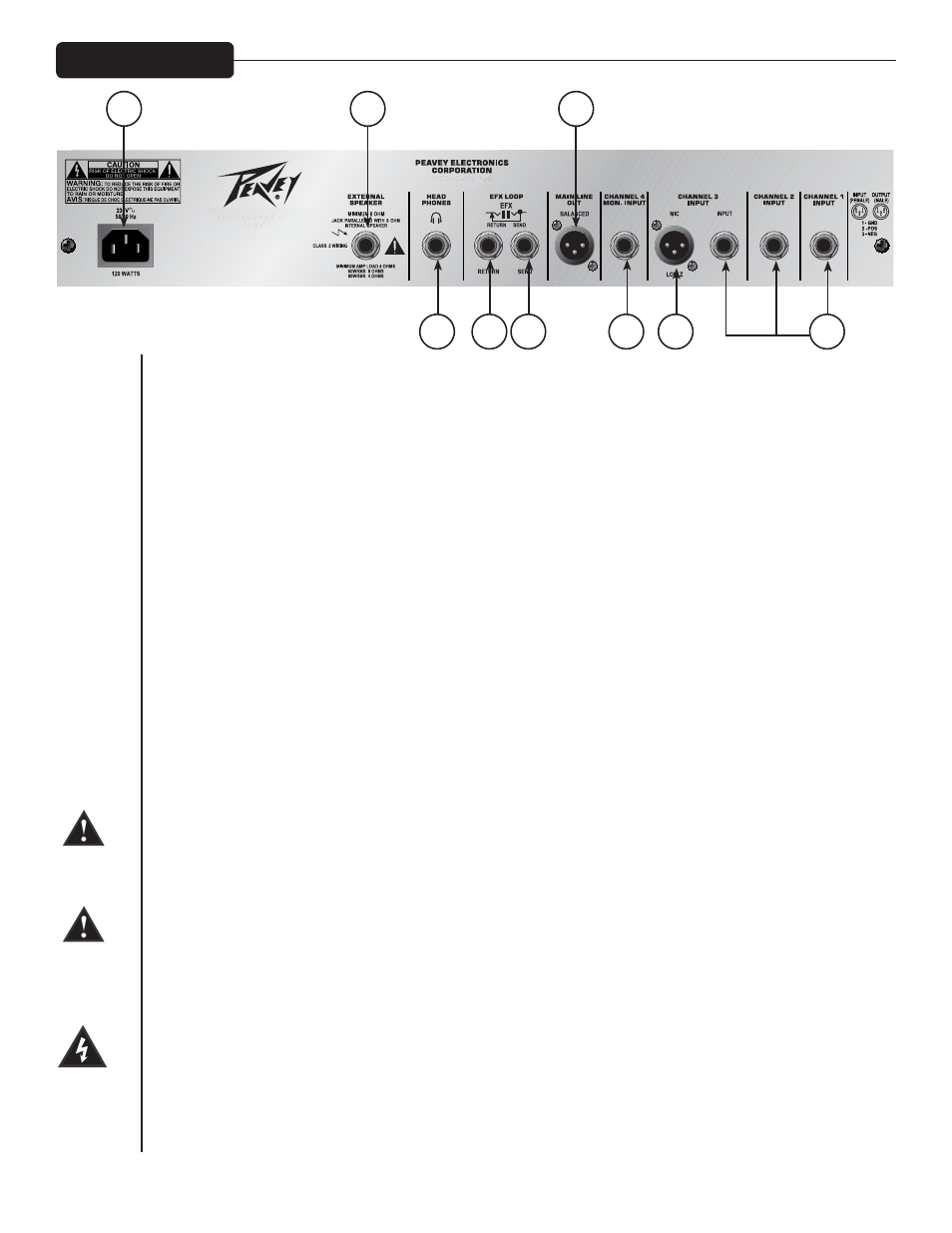

R E A R P A N E L

(9) Main Line Out

Dieser geräuscharme, elektronisch symmetrierte XLR-Stecker kann zum Senden von Signalen an ein
Mischpult, ein Tonbandgerät usw. eingesetzt werden.

(10 und 11) Send/Return Jacks Mains

Dieses Paar 1/4"-Klinken ermöglicht das Einschleifen verschiedener Zusatzvorrichtungen (Effektgeräte,
Equalizer usw.) vor der Verstärkerstufe.

(12) Headphone Jack

Diese 1/4"-Klinke ist ausschließlich für Stereokopfhörer geeignet.

(13) CH4/Monitor Input Jack

Mit dieser 1/4"-Klinke erfolgt der Anschluss an den Ausgang beliebiger Line-Pegelgeräte.

(14) Channel 3 Low-Impedance Input

Für den Einsatz mit niederohmigen Mikrophonen oder anderen Line-Pegelquellen, die mit einem
männlichen XLR-Stecker ausgestattet sind.

(15) kanäle 3‚ 2 und 1

An diese 1/4"-Klinken können hochohmige Mikrophone oder Line-Pegelquellen angeschlossen werden, die
mit 1/4"-Kopfhörersteckern ausgestattet sind.

External Speaker Jack (16) (nur kB3)

Diese 1/4"-Klinke liefert das verstärkte Signal vom Verstärker. Über diese Klinke können Sie eine zweite
Lautsprecherbox parallel anschließen. Die externe Mindest-Lautsprecherlastimpedanz beträgt 8 Ohm.

(17) IEC-Stecker/abziehbares Netzkabel

Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit
dem entsprechenden Wechselstromstecker und den entsprechenden Werten für die erforderliche
Betriebsspannung liegt bei. Das Netzkabel muss an den Verstärker angeschlossen werden, bevor es an
eine geeignete Wechselstromsteckdose angeschlossen wird.

Wechselstrom-Netzkabel für die USA

Bei diesem dem Gerät beiliegenden Netzkabel handelt es sich um ein robustes, dreiadriges Kabel mit
einem herkömmlichen 120-V-Wechselstromstecker mit Erdungsstift. Der Erdungsstift darf in keinem Fall
an irgendeinem Gerät entfernt werden. Er ist zu Ihrer Sicherheit vorhanden. Ist die verwendete Steckdose
nicht mit einem Erdungsstift ausgestattet, muss ein geeigneter Erdungsadapter verwendet und die dritte
Ader korrekt geerdet werden.
