Conexiones de Equipo Opcional
Nota:
El control remoto Universal debe ser programado con
los códigos que se incluyen para operar el equipo.
Conexión de la Videocasetera
Videocaseteras, equipo de videodiscos, equipo de
videojuegos y teletexto pueden también ser conectados a
la entrada de conexión de vídeo. Vea el manual de su
equipo opcional para más información.
Nota:
La entrada de VIDEO 1 es una entrada de propósito dual. Es
para conectar equipos de 480i principalmente, tal como un
reproductor de DVD usando los conectores de video por
componentes Y, P
B
y P
R
y los conectores de audio L y R.
Pero además pueden conectarse fuentes de video compuesto
convencionales como una videocasetera, usando solo los
conectores de Y/Video y AUDIO L y R. La información en
pantalla mostrará Componente ó Video 1 dependiendo de que
fuente este conectada.
Nota:
El diagrama de las entradas A/V posteriores puede variar,
dependiendo de modelo. Favor de referise a la tabla de
caractersiticas en la página 3 acerca de las capacidades de su
modelo.
Procedimiento
•
Conecte el equipo a la entrada de Audio/Vídeo en la
parte posterior del televisor como se muestra en la
figura.
•
Seleccione la Modalidad de Video presionando el botón de
TV/VIDEO.
•
Opere el equipo opcional tal como se instruye en el manual
del equipo.
Nota:
No conectar señal en S-Video y Entrada Video 2
simultaneamente. Si ambas son conectadas, resulta una
interferencia de las senãles. Utilice S-Video o Video
unicamente. (modelos CT-20SL14, CT-24SL14, CT-27SC14 y
CT-27SL14 solamente).
Panel de Control Frontal
El panel de control frontal puede ser usado para accesar el menú
ó cambiar el modo de video cuando no se disponga del control
remoto.
Procedimiento
•
Conecte su equipo a las conexiones Audio/Video en la
parte frontal de la televisión.
•
Presione TV/VIDEO para seleccionar la entrada de
VIDEO 2 o 3.
•
Opere el equipo como se instruye en el manual del
equipo.
Nota:
El diagrama de la entrada A/V delantera puede variar
dependiendo del modelo. Favor de referirse a la tabla de
caracteristicas en la pagina 3 acerca de las capacidades de su
modelo.
Conexión del Decodificador de Cable
Siga este diagrama cuando concecte su televisor
solamente a un decodificador de cable.
Procedimiento
•
Sintonize el televisor al canal 3 o 4.
•
Usando el decodificador de cable, sintonize el canal de
cable premium que desea ver.
Conexión del Decodificador de Señal Digital
(DTV-STB) ó DVD
Utilice este diagrama para conectar el decodificador de
Señal Digital Panasonic (DTV-STB) ó DVD a su Televisor.
Nota:
El diagrama de las entradas A/V posteriores puede variar
dependiendo del modelo. Favor de referirse a la tabla de
caracteristicas en la pagina 3 acerca de las capacidades de su
modelo.
Notas:
•
El televisor tiene un grupo de entradas de video
compuesto: Y, P
B Y
P
R
. Las entradas separadas para
las señales compuestas de color, proveen una mejor
separación de luminancia y color. Utilice las entradas de
audio compuesto: Izquierda (L) y Derecha (R) para
conectar.
•
Seleccione el modo de salida para formato 480i del
DTV-STB. El televisor solo puede recibir señales en
formato 480i. La imágen aparecera distorsionada si en el
decodificador se selecciona otro tipo de formato (por
ejem. 480p, 720p ó 1080i).

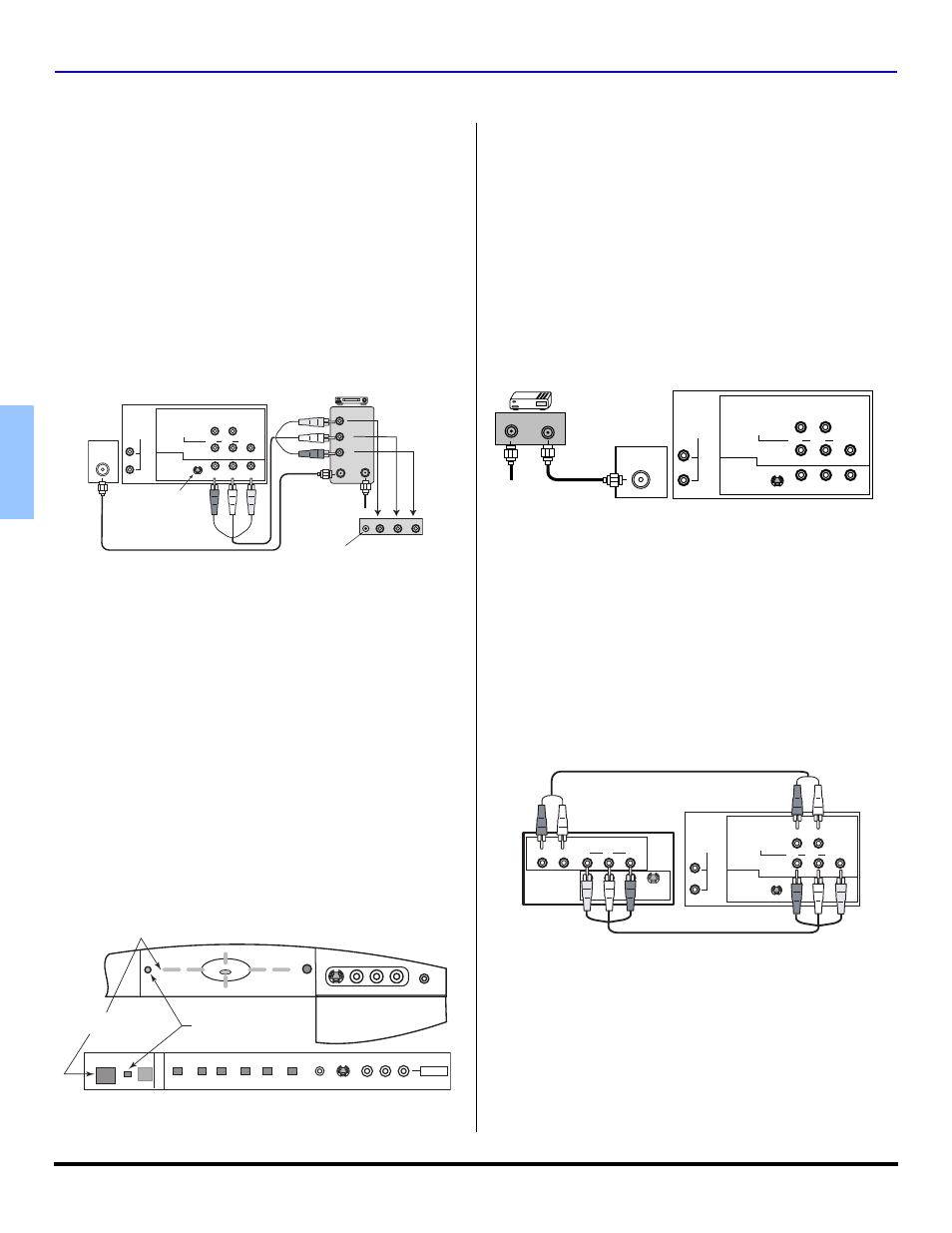

TERMINALES EN LA PARTE POSTERIOR DE LA TV
Videocasetera
PLAY
STOP
R
E
W
FF
ANT IN
ANT OUT
VIDEO OUT
AUDIO OUT
L
R
P
R
P
B
Y/VIDEO
R-AUDIO-L
R-AUDIO-L VIDEO
COMPONENT
VIDEO INPUT
INPUT 1
S-VIDEO
INPUT 2
L
R
TO AUDIO
AMP
ANT
VIDEO 3 L AUDIO IN R
HPJ
Cable
de Entrada
Entradas para
audifonos
conector 1/8"
TERMINALES EN EL
FRENTE DE LA
TELEVISION
CABLES NO INCLUIDOS
Use el conector de
S-Vídeo o el de Vídeo
Panel frontal para CT-32SL14/CT-36SL14
HPJ
L - AUDIO - R
VIDEO
S-VIDEO
INPUT 3
TV / VIDEO
VOL
POWER
ACTION
CH
CH
VOL
POWER
VOLUME
CHANNEL
ACTION TV/VIDEO
HPJ
S-VIDEO VIDEO L - AUDIO - R
INPUT 3
Panel frontal para CT-32SC14 (puede variar dependiendo del modelo)
Indicador
APAGADO /
ENCENDIDO
ENCENDIDO /
APAGADO
Nota:
El indicador de APAGADO/ENCENDIDO (rojo) estará
prendido cuando el televisor esté encendido.
P
R
P
B
Y/VIDEO
R-AUDIO-L
R-AUDIO-L VIDEO
COMPONENT
VIDEO INPUT
INPUT 1
S-VIDEO
INPUT 2
L
R
TO AUDIO
AMP
ANT
ANT IN
ANT OUT
15
Decodificador
de Cable
Cable de
Entrada
TERMINALES EN LA PARTE POSTERIOR DE LA TV
CABLES NO INCLUIDOS
P
R
P
B
Y/VIDEO
R-AUDIO-L
R-AUDIO-L VIDEO
COMPONENT
VIDEO INPUT
INPUT 1
S-VIDEO
INPUT 2
L
R
TO AUDIO
AMP
DIGITAL TV OUTPUT
Y
P
B
P
R
S-VIDEO
VIDEO
R-AUDIO-L
NTSC OUTPUT
R-AUDIO-L
Cables no incluidos
Terminales en la posterior
del Decodificador de Señal
Digital (DTS-STB) o DVD
Entradas para Señal Digital
en la parte posterior del Televisor
