Panasonic MC-V120 - Manual (Page 27)

- 27 - - 14 -

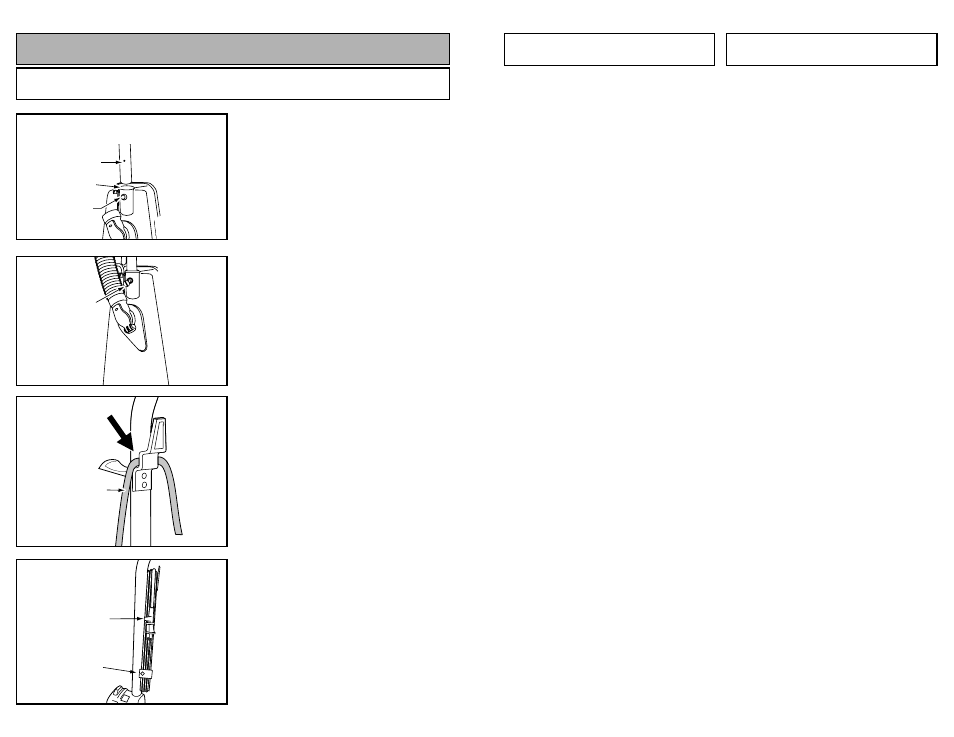

Attaching Handle
ASSEMBLY
Handle
Mango
Manche
Screw
Tornillo
Vis
Hole
Orificio
Orifice
Handle
Screw
Tornillo
del mango
Vis du
manche
1)
➢ ➢ DO NOT plug in until assembly is
complete.
➢ ➢ Remove handle screw.
➢ ➢ Insert handle.
2)
➢ ➢ Insert screw.
➢ ➢ Tighten screw.
3)
➢ ➢ Push power cord into cord clip.
4)
➢ ➢ Wrap power cord around cord hook.
➢ ➢ Secure retainer (plug head) to power
cord.
Power Cord
Cordon
d’alimentation
Cordón
eléctrico
Retainer
(Plug Head)
Agrafe de
fixation de
la fiche
du cordon
Enchufe
Cord Wrap
Attache-cordon
Gancho del
cordón
Cambio de la correa Remplacement de la courroie
➢ Cambie la corea cuando ocurra un olor
de goma que quema causado por un
patinaje excesivo.
➢ Quite la base inferior.
➢ Levante la cubierta de la corea
posterior y quite el embalaje de fieltro.
➢ Al levantar con cuidado quite el
agitador.
➢ Quite la correa gastada o rota.
➢ Limpieza del agitador.
➢ Envuelva la correa nueva (Type UB8
solamente) en el eje del motor y la
polea de cepillo, véase el diagrama
para envolver la correa.
➢ Reinstale el agitador en las ranuras del
compartimento de la boquilla.
➢ Cierre la cubierta de la corea posterior y
instale otra vez el embalaje fieltro.
➢ Después de instalar el agitador, ruede a
mano para que asegure que la correa
no esté torcida ni apretada y que
rueden libremente todas las piezas
rodantes.
➢ Reinstale la base inferior.
➢ Remplacer la courroie dès qu'une odeur
de caoutchouc brûlé se dégage, odeur
causée par le glissement excessif de la
courroie.
➢ Retirer la plaque inférieure.
➢ Soulever le couvercle arrière de la
courroie et retirer la cale en feutre.
➢ Retirer l’agitateur en le soulevant avec
précaution.
➢ Retirer la courroie brisée ou usée.
➢ Nettoyer l'agitateur.
➢ Enrouler la nouvelle courroie (de type
UB8) autour de l’arbre du moteur et de
la poulie de l’agitateur, comme le montre
l’illustration.
➢ Remettre l’agitateur en place dans les
ouvertures.
➢ Refermer le couvercle arrière de la
courroie et remettre la cale en feutre.
➢ Une fois l’agitateur en place, le faire
tourner avec la main pour s’assurer que
la courroie n’est pas tordue et que
toutes les pièces mobiles tournent
librement.
➢ Remettre la plaque inférieure en place.
