Little Wonder 5601 - Manual (Page 40)

10
R EF . C OMP . N ÚM . D ESCRIPCIÓN C ANT .
1 910914 MOTOR INTEK DE 6 H.P. 1
2 600180 PLATAFORMA, HPV, 6 H.P. 1
3 600184 SOPORTE DEL MANUBRIO 1
4 600186 CARCASA – CON AGUJEROS DEL REVESTIMIENTO EXTERIOR 1
5 600187 CARCASA – CON AGUJEROS DEL REVESTIMIENTO 1
6 600114 IMPELENTE EQUILIBRADO 1
7 600198 PLACA DELANTERA, VER. 2 2 1
8 600182 SOPORTE, RUEDAS DELANTERAS 1
9 600188 EJE, DELANTERO 1
10 600192 EJE, TRASERO 1
11 600137 ESPACIADOR, RUEDA 4
12 934 RUEDA – 25.5 CM (10 PULG) 2
13 920300 RUEDA – 30.5 CM (12 PULG) 2
14 312 ANILLO CON RESORTE – 5/8 PULG DIÁM. 4
15 600102 MANGUERA – TOLVA – 7 PULG. X 10 PULG LARGO 1
16 720420 ABRAZADERA DE PUENTE, MANGUERA, 7 PULG. 2
17 600162 PERILLA, 5/16 PULG – 18, HEMBRA 1
18 600104 CABLE, CONTROL DE LA TOLVA 1
19 600103 CABLE DE CONTROL DEL ACELERADOR1
20 600176 ABRAZADERA DEL CINCHO 1
21 600196 CORREA SELLADORA DE LA BOLSA 1
22 600177 BOLSA PARA LOS DESECHOS 1
23 915 CUÑA CUADRADA – 1/4 PULG X 2 PULG LONG. 1
24 600524 TORNILLO, 3/8 PULG) - 1.75 PULG LONG. 1
25 600504 TORNILLO DEL BRAZO 3/8 PULG-16 x 2 1/4 PULG 4
R EF C OMP . N ÚM . D ESCRIPCIÓN C ANT .
26 600525 TORNILLO DEL BRAZO 3/8 PULG – 16 x 2 1/4 PULG 4
27 942 TORNILLO HEXAGONAL 5/16 PULG-18 x 1 1/4 PULG LONG. 4
28 910503 TORNILLO, BRIDA ASTRIADA,
5/16 -24 PULG x 3/4 PULG) LONG.
4
29 600505 TORNILLO HEXAGONAL 1/4 PULG - 20 x 2 1/4 PULG 1
30 720518 TUERCA, CONTRATUERCA DE NYLON –3/8 PULG - 16 4
31 720594 TUERCA, BRIDA ASTRIADA –3/8 PULG - 16 4
32 114C TUERCA, CONTRATUERCA DE NYLON –5/16 PULG - 18 9
33 114B TUERCA, BRIDA ASTRIADA –5/16 PULG - 18 10
34 600507 TUERCA, MARIPOSA, 5/16 PULG - 18 1
35 600506 TUERCA, CONTRATUERCA DE NYLON –/4 PULG - 20 1
36 910527 ARANDELA, TURBINA, ASTRIADA 1
37 600523 ARANDELA 5/16 PULG DI x 3/16 PULG TH 2
38 720516 ARANDELA, PLANA, 3/8 PULG, USS 4
39 720511 ARANDELA, PLANA, 5/16 PULG, USS 8
40 129D ARANDELA, PRESIÓN, 5/16 PULG 4
41 720510 ARANDELA, PLANA –1/4 PULG, USS 1
42 720411 SUJETADOR, CABLE, 7.5 PULG 2
43 600500 BOLSA CON HERRAJES 1
44 16-102 TARJETA DE LA GARANTÍA 1
45 600708 MANUAL DEL PROPIETARIO 1
46 N/D MANUAL DEL MOTOR 1
47 DETALLES ENSAMBLE DEL RECOLECTOR 1
48 DETALLES ENSAMBLE DE LA TOLVA 1

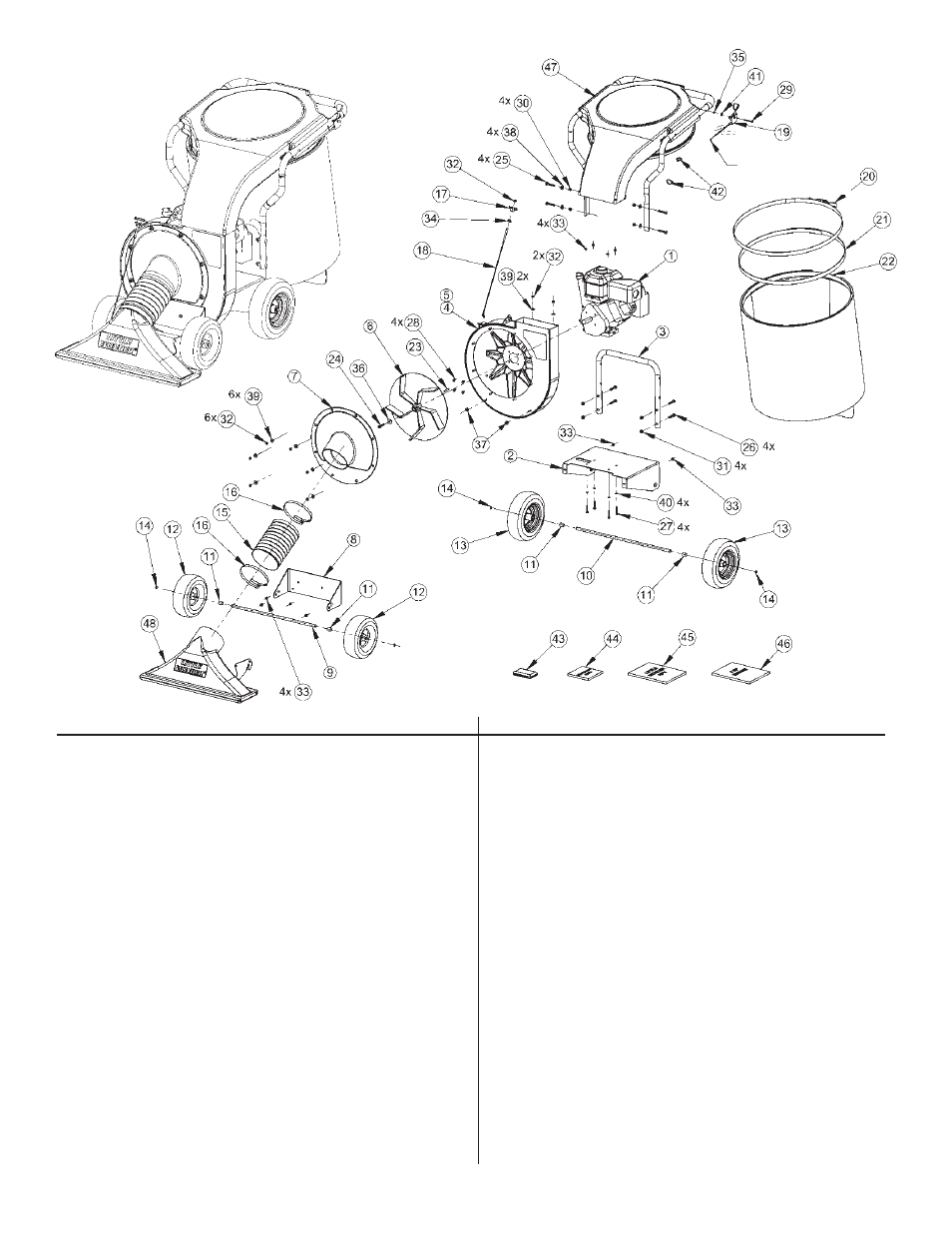

Ensamble de los componentes de la aspiradora HPV
