Montaggio

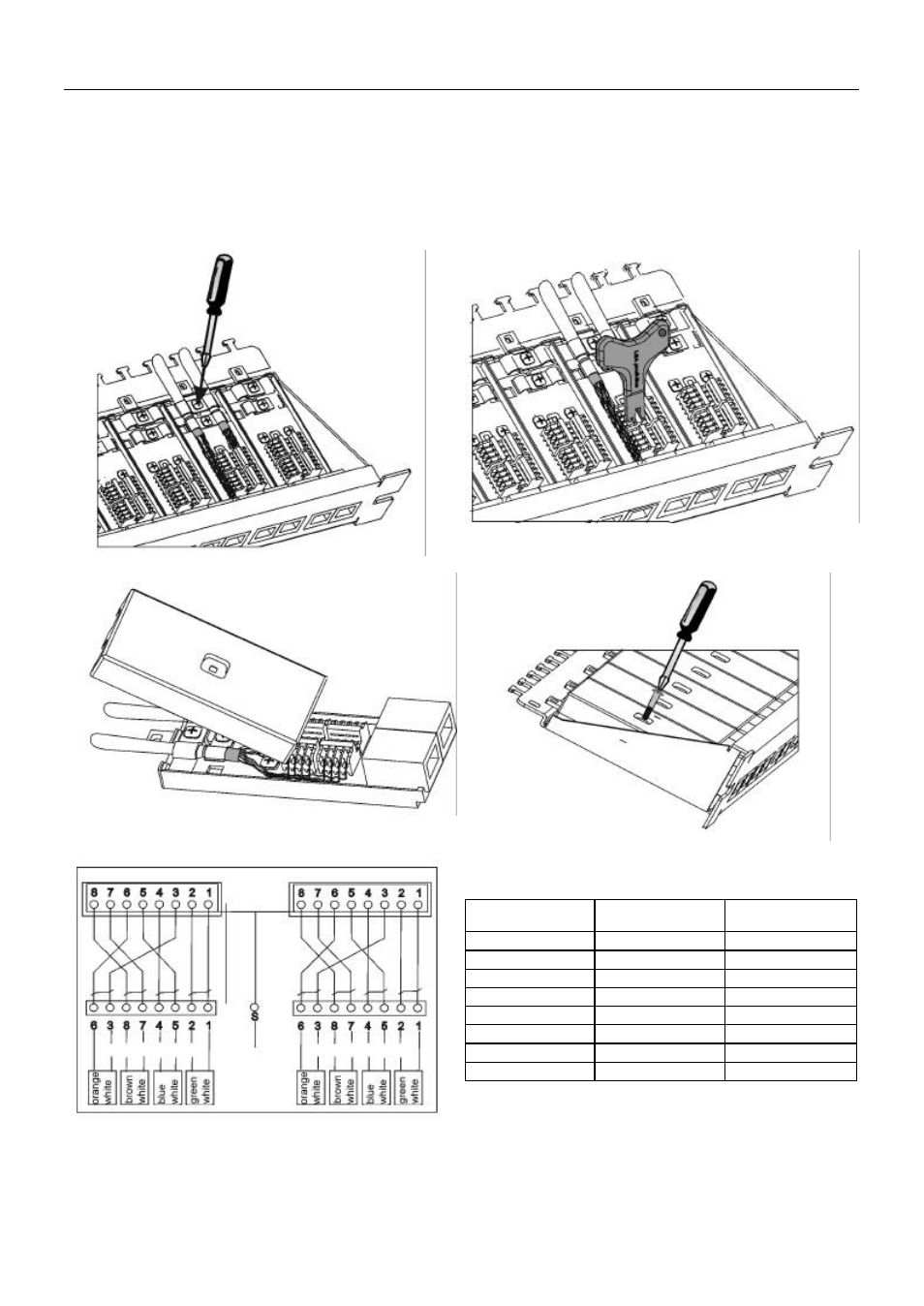

13. Montare i blocca cavi come illustrato in figura. 14. Collegare I singoli cavetti.
Nota: Seguire lo schema a colori TIA 568-A e B.
Non mischiare schemi e colori all’interno di un
singolo sistema network.
15. Chiudere il coperchio 16. Montare le viti
Pinatura conforme a ISO/IEC 11081 Schema colori per 100Base -T e 1000BaseT
Jack
Pin # Colore cavo
EIA/TIA 568A
Colore cavo
EIA/TIA 568B
1 verde/bianco arancio/bianco
2 verde arancio
3 arancio/bianco verde/bianco
4 blu blu
5 blu/bianco blu/bianco
6 arancio verde
7 marrone/bianco marrone/bianco
8 marrone marrone
Terminals Terminals
Jack Jack
Ground
connector
