14 | DNX6140/DNX6000EX/DNX5140/DDX514/DDX5034/DDX5034BT

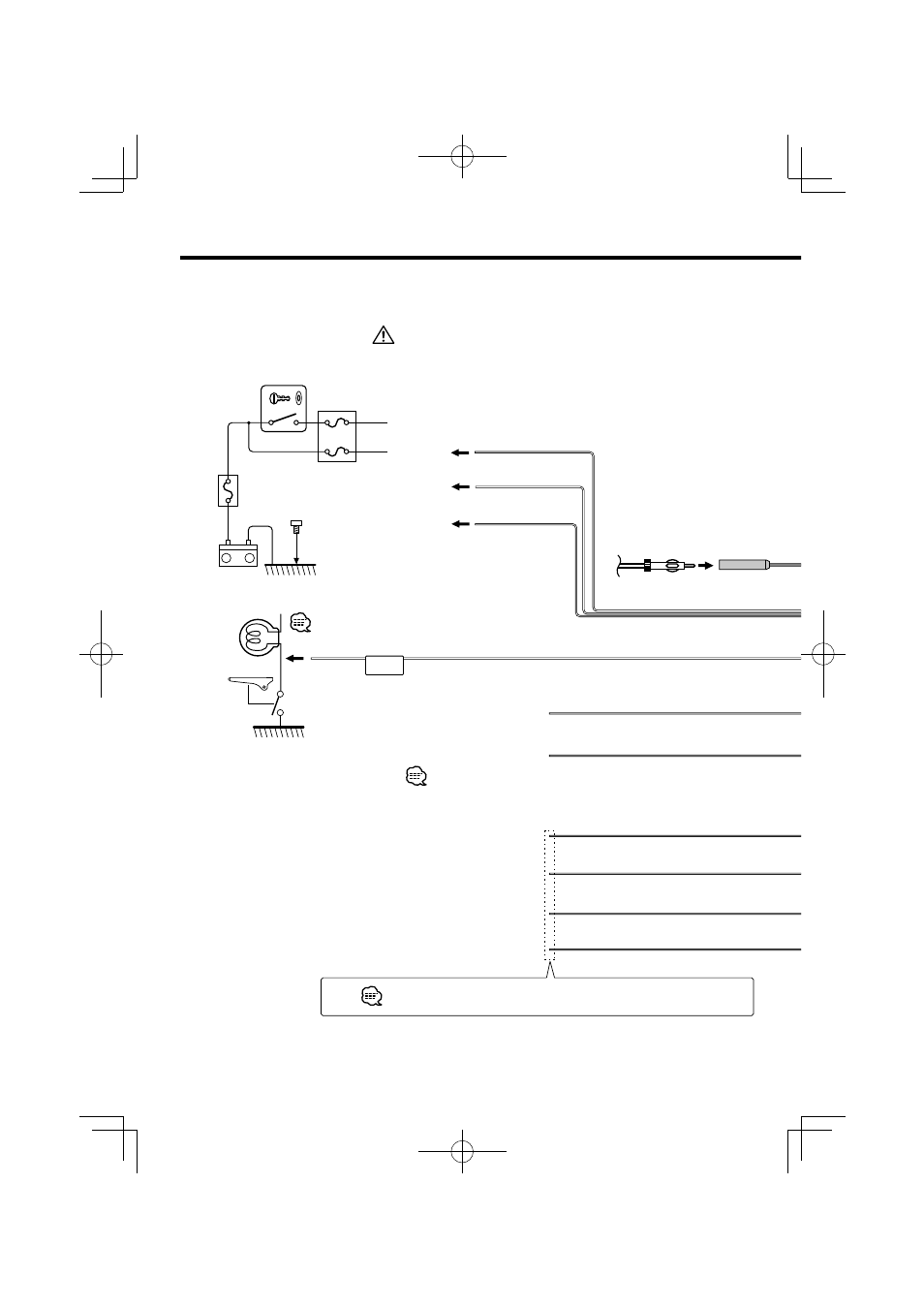

Connexion
B
C
PRK SW
– +
B
C
A
A
Si vous connectez le câble d’allumage (rouge) et
le câble de batterie (jaune) au châssis de la voiture
(masse), vous risquez de causer un court-circuit qui peut
provoquer un incendie. Connectez toujours ces câbles à
la source d’alimentation de la boîte à fusible.
Cordon de l'antenne
Par mesure de sécurité, connecter le câble du détecteur de stationnement.
Câble du capteur de stationnement (Vert clair)
Connectez au faisceau du commutateur de
détection de frein à main du véhicule.
Câble de batterie
(Jaune)
Câble de masse (Noir) -
(Au châssis de la voiture)
Câble d’allumage (Rouge)
Entrée de la commande de direction à
distance
(Bleu clair/Jaune)
Vers la télécommande de direction
Si aucune connexion n'est faite, ne laissez pas le câble sortir à l'extérieur.
Connectez à une prise qui est à la masse soit quand le
téléphone sonne soit pendant une conversation.
Câble de sourdine (Brun)
En fonction de l'antenne que vous utilisez, effectuez faites le raccordement soit
à la borne de commande de l'antenne à moteur, soit à la borne d'alimentation
de l'amplificateur de l'antenne-film ou de l'antenne à mât court.
Câble de commande du moteur
d'antenne (Bleu)
Lors de l'utilisation de l'amplificateur de puissance optionnel,
connectez à sa prise de commande d'alimentation.
Câble de commande de l'alimentation
(Bleu/Blanc)
Au commutateur d’éclairage de la voiture
Câble de commande du gradateur
(Orange/Blanc)
Câble de capteur de marche arrière
(Violet/Blanc)
Connectez au faisceau des feux arrières du
véhicule lors de l'utilisation de la caméra de vue
arrière en option.
Interrupteur
d’allumage
ACC
Boîte à
fusibles de la voiture
(Fusible principal)
Batterie
Boîte à fusibles
de la voiture
Pour utiliser la fonction de télécommande de direction, vous avez
besoin d'un adaptateur de télécommande spécial (non fourni) qui
correspond à votre véhicule.
