Hotpoint Ariston BWMD 742 User Manual
Page 47
CIS
47

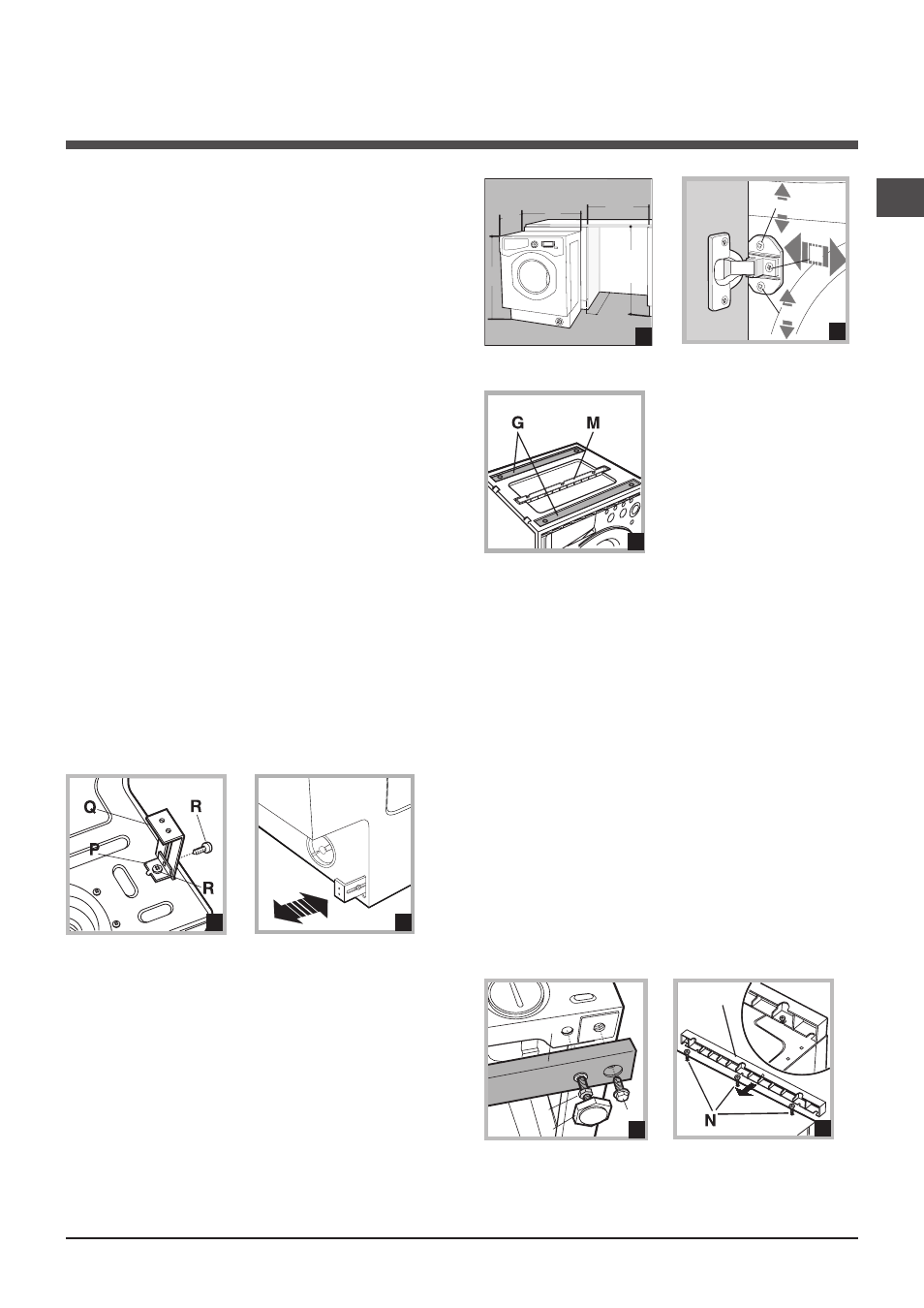

Приспособления для регулировки высоты
стиральной машины
Под крышкой из полистирола
(рис. 13) находятся: 2
поперечные накладки (
G); 1
планка (
М).
Внутри барабана машины:
4 дополнительные ножкки (
Н);
4 винта (
I);
4 винта (
R);
4 гайки (
L);
2 направляющих для плинтуса
(нижней декоративной
панели) (
Q).
Регулировка высоты стиральной машины
Вращением
4-х ножек высота стиральной машины может
быть отрегулирована от
815 до 835 мм.
Если требуется установить машину на бо ’льшую высоту
(до
870 мм), следует использовать 2 накладки (G); 4
дополнительные ножки (
Н); 4 винта (I); 4 гайки (L) (см.
рис. 14).
Выполните следующее:
выверните 4 имеющиеся ножки, поместите поперечную
накладку
G в передней части оборудования и закрепите
ее винтами
I (вкрутив их в отверстия, где ранее были
закреплены ножки). Затем вкрутите дополнительные
ножки
Н. Повторите указанные шаги для задней стороны
оборудования. Теперь отрегулируйте высоту машины от
835 до 870 мм с помощью дополнительных ножек Н.
Установив желаемую высоту, зафиксируйте гайки
L
на поперечной накладке
G. Для установки машины
на высоту
870–900 мм, следует установить планку М,
отрегулировав ножки
Н на требуемую высоту. Чтобы
вставить планку
М, ослабьте 3 винта N, расположенные
в передней части верхней крышки машины, поместите
планку
М, как показано на рис. 15, и заверните винты N.
Использование шаблона
- Чтобы разметить положение отверстий на левой
стороне панели, выровняйте шаблон с ее верхним
левым краем, сверяясь с контрольными линиями
шаблона.
- Чтобы разметить положение отверстий на правой
стороне панели, выровняйте шаблон с ее верхним
правым краем.
- Просверлите отверстия для двух петель,
резинового ограничителя и магнитного замка,
используя сверло подходящего размера.
Крепление элементов на деревянную панель (дверцу)
- Вставьте петли в отверстия (подвижная часть
петли должна быть установлена лицевой
стороной по направлению от панели) и закрепите их 4
винтами типа
А.
- Вставьте магнитную защелку (рис. 8-3) в верхнее
отверстие на стороне, противоположной петлям,
и зафиксируйте ее 2 винтами типа
В.
- Вставьте резиновый ограничитель в нижнее
отверстие.
Теперь панель (дверца) готова к установке на машину.
Установка деревянной панели (дверцы) на машину
Вставьте кончик петли (отмеченный стрелкой на рис.
8-2) в отверстие для петли и продвиньте на панель по
направлению к лицевой стороне машины. Закрепите 2
петли винтами типа
D.
Крепление направляющих плинтуса (нижней
декоративной панели)
Если машина устанавливается в конце мебельного
модуля, для плинтуса (нижней декоративной панели)
производится монтаж одной или обеих направляющих,
как показано на рис. 9. Отрегулируйте их на глубину
плинтуса и при необходимости прикрепите плинтус к
направляющим
(рис. 10)
Установка направляющей (рис. 9):
- закрепите уголок
Р винтом R, вставьте
направляющую
Q в специальное отверстие,
разместите ее в желаемом положении и
закрепите с помощью уголка Р и винта
R.
Встраивание машины в корпус кухонной мебели
- Вставьте машину в нишу, выровняв ее с мебелью
(рис. 11).
- Отрегулируйте ножки машины, чтобы поднять ее
на подходящую высоту.
- Отрегулируйте положение деревянной панели в
горизонтальном и вертикальном направлениях,
используя винты
С и D, как показано на рис. 12.
Важно: плинтус должен закрывать нижнюю
лицевую часть машины до пола.
D
C
C
9
10
11
12
M
15
L
I
H
G
14
570
mi
n
81
5
540
595
820 ÷ 900
600 min
13
11
