Montaje
Si va a cambiar los altavoces de fábrica sin cambiar su ubicación original, puede ser
necesario agrandar los cortes para altavoz y hacer nuevos agujeros piloto con una broca de
7/64 de plg. (2.5 mm). Las ubicaciones de montaje personalizado requieren más
preparación y trabajo. En cualquier caso, asegúrese de que el altavoz no interfiera con los
mecanismos de apertura y cierre de la puerta y de la cajuela y de que los tornillos que se
incluyen no perforen el tanque de gasolina ni rompan el cableado ni interfieran con ninguna
otra pieza mecánica debajo o detrás de la superficie de montaje. Suba y baje
completamente los vidrios de las ventanas.
Si la ubicación de los cortes para altavoz exige cortar metal, evite cortar los refuerzos o el
metal estructural. Si el panel y la estructura de la puerta no soportan el peso del altavoz, se
puede fijar o adherir un anillo de refuerzo opcional (pieza de delgada madera o Plancha de
Fibra de Densidad Media {Medium Density Fiberboard, MDF}) a la estructura de la puerta.
Monte el altavoz en el vehículo como se indica en la Figura 2.
Si no hay cableado de fábrica para altavoz en el lugar deseado, puede ser necesario
encaminar el cable que se incluye a través de la jamba de la puerta. Este cable debe
mantenerse alejado de los bordes afilados para que la puerta no pueda aplastarlo por
accidente. La arandela de goma que
pueda haber en la jamba de la puerta es el
lugar ideal para hacer pasar los cables de
altavoz. Si no hay agujero con arandela de
goma de fábrica, o el que hay es
inaccesible, es necesario hacer un agujero
para pasar los cables de altavoz por la
jamba de la puerta. Tenga cuidado de no
dañar otros cables o mecanismos de la
puerta. Cada vez que se hace pasar un
cable a través de un agujero, es necesario
insertar una arandela de plástico o de
goma para proteger el cable, como se
muestra en la Figura 3.
Si los tornillos que se incluyen no sirven
para su instalación, debe fijar firmemente
la caja al vehículo de alguna otra manera.

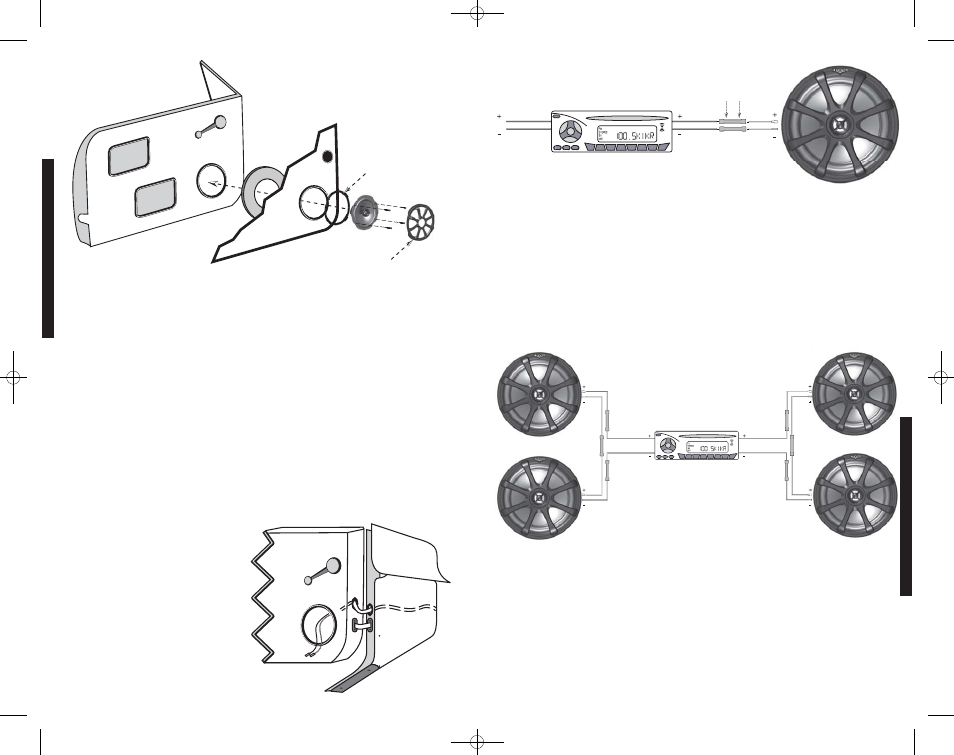

Figura 2
Panel de la puerta
Atornille el anillo de montaje y el excitador coaxial en
el corte de altavoz y fije la rejilla de altavoz
Estructura
de la puerta
Anillo de refuerzo
(opcional)
Excitador
coaxial
Rejilla de
altavoz
Tornillos
Escalone los agujeros para el cableado y proteja el
cable con arandelas de goma o plástico.
Corte para
altavoz
Corte para
altavoz
Figura 3
Estructura de
la puerta
Tablero de
instrumentos
Panel
interno
Corte para
altavoz
Hacia el
amplificador o la
unidad fuente
Anillo de
montaje
Nota: El anillo de montaje del
modelo KS5250 se fija por
delante del woofer. Todos los
otros modelos de altavoces
coaxiales KS se fijan como se
muestra en la Figura 2.
ALTAVOZCOAXIALKS
Cableado a un solo canal
Es fácil conectar los cables que se suministran a los altavoces coaxiales de la serie KS de
Kicker. El extremo de cada cable termina en un conector grande y un conector pequeño. El
conector grande está engarzado en el cable gris y se conecta a la terminal positiva grande
del altavoz. El conector pequeño está engarzado en el cable negro y se conecta a la
terminal negativa pequeña del altavoz. El otro extremo de estos cables se conecta a su
unidad fuente o amplificador con los cuatro (4) conectores tubulares de engarce rojos que
se incluyen. El cable gris se conecta a la salida positiva del amplificador o unidad fuente. El
cable negro se conecta a la salida negativa del amplificador o unidad fuente. Estas
conexiones también se pueden hacer con soldadura y encogedor térmico o cinta aislante
para evitar cortocircuitos en los altavoces. Vea la Figura 4.
Figura 4
Otro canal
Altavoz coaxial de la serie KS
cableado a un solo canal
Unidad fuente o amplificador
Nota: Todas las especificaciones y cifras de rendimiento están sujetas a cambios.
Visite www.kicker.com para obtener la información más actual.
Para obtener el mejor rendimiento de sus nuevos altavoces Kicker, le recomendamos que use accesorios y cableado Kicker auténticos.
Dos altavoces coaxiales de la serie KS cableados a un solo canal
Los altavoces coaxiales modernos de alto rendimiento tienen menos resistencia a la CC que
los de antes. Los altavoces coaxiales de la serie KS de Kicker tienen un valor nominal de 4
ohms
y funcionan con cualquier unidad fuente o amplificador diseñado para funcionar con 4
ohms de carga. Si desea utilizar dos altavoces coaxiales de la serie KS en cada canal de su
unidad fuente o amplificador, conecte los altavoces en serie, como se muestra arriba. Esto
mejora la calidad del sonido, reduce la distorsión armónica total y disminuye la carga
térmica en la unidad fuente o amplificador. Esto puede evitar que el amplificador se apague
a causa del circuito de protección contra exceso de corriente.
Unidad fuente o amplificador
Dos altavoces coaxiales de la serie KS
cableados en serie a un solo canal
Figura 5
Inserte y engarce cables con los
conectores tubulares rojos para
conectar cable de altavoz al cable
proveniente de la unidad fuente o del
amplificador.
Cableado
en serie
