39

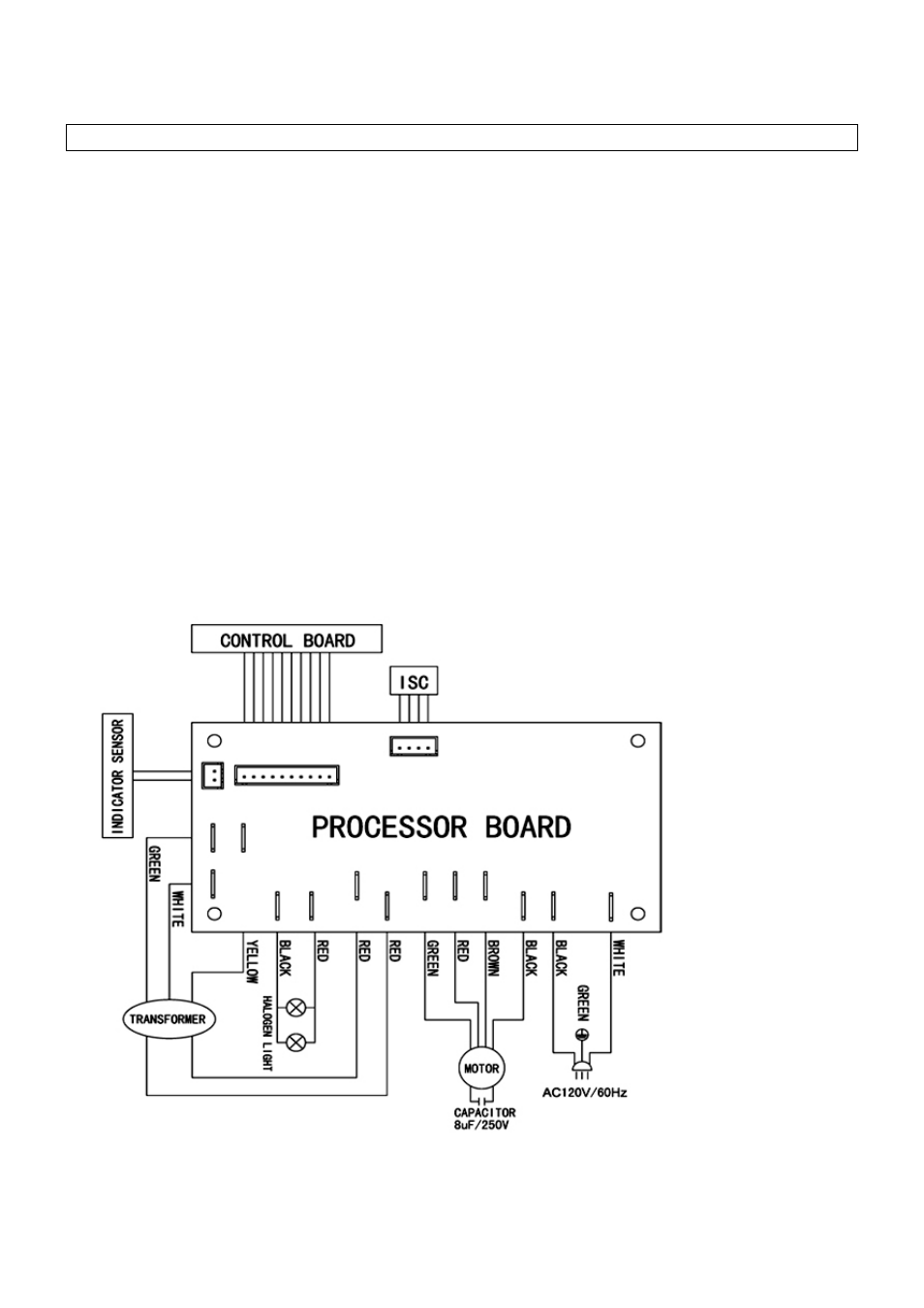

SCHÉMA DE CÂBLAGE
N
o
DE MODÈLE : IN2730SF
PROCESSOR BOARD - CARTE PROCESSEUR
HALOGEN LIGHT - LAMPE À HALOGÈNE
WHITE - BLANC
WHITE - BLANC
TRANFORMER
- TRANSFORMATEUR
RED - ROUGE
RED - ROUGE
CAPACITOR - CONDENSATEUR
MOTOR - MOTEUR
GREEN - VERT
WHITE - BLANC
BROWN
- BRUN
BLACK - NOIR
GREEN - VERT
BLACK - NOIR
WHITE - BLANC
