Beispiel
Die Spannungsquelle sollte für eine Dauerlast von
300 W also mindestens 27,7 A liefern.
Achtung!
Schließen Sie den Spannungswandler niemals
an ein 24 V Bordnetz an. Das Gerät wird an-
sonsten beschädigt. Das Gerät darf nur an
eine Spannungsquelle mit einer Nennspan-
nung von 12 V angeschlossen werden.
Aufstellen
• Der Spannungswandler sollte auf einer ebenen
und flachen Oberfläche positioniert werden.
Stellen Sie sicher, dass um den Spannungswand-
ler 1 cm freier Raum für die Luftzirkulation
verbleibt.
• Hinter den Lüftungsschlitzen des Lüfters muss ein
Abstand von 50 cm eingehalten werden.
Betrieb in einem Fahrzeug
Wenn Sie den Spannungswandler in einem Fahr-
zeug betreiben, stellen Sie sicher, dass die Installa-
tion Sie nicht bei den Fahraufgaben behindert.
Verlegen Sie daher Kabel so, dass Sie nicht mit be-
weglichen Teilen des Fahrzeuginnenraums in Berüh-
rung kommen oder die Sicht behindern können.
Hinweis:
Der Spannungswandler kann auch bei ausge-
schaltetem Motor betrieben werden. Beachten
Sie jedoch, dass der Spannungswandler even-
tuell während eines Startvorgangs nicht funktio-
niert.
Anschluss an eine Spannungsquelle
Achtung!
Vergewissern Sie sich vor dem Anschluss des
Spannungswandlers an eine Spannungsquelle,
dass der Ein-/Ausschalter des Geräts in der Po-
sition 0 steht.
Sie können den Spannungswandler mit dem 12 V
Stecker an eine 12 V Bordsteckdose anschließen
oder mit den Anschlussklemmen direkt an eine
Autobatterie anklemmen.
Für beide Anschlussvarianten müssen die Anschluss-
kabel an die 12 V Schraubanschlüsse des
Spannungsreglers angeschlossen werden.

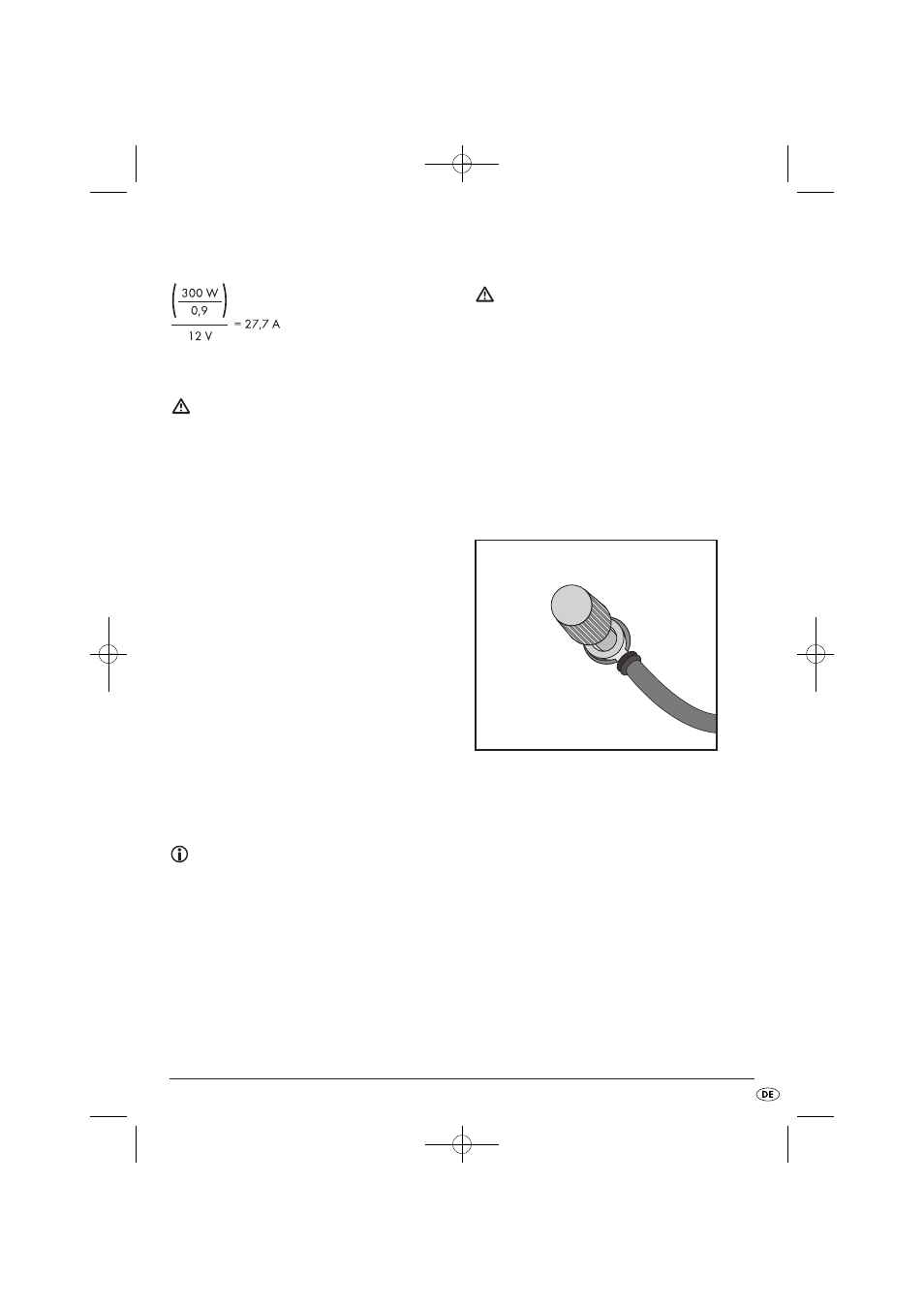

Abb.: Anschluss Kabelschuh
Anschluss an eine 12 V Kfz-Steckdose
• Lösen Sie die rote Schraube am Spannungs-
wandler soweit, dass Sie den roten Kabelschuh
des 12 V Kfz-Kabels mit der Öffnung unter
Schraube und Unterlegscheibe legen können.
(Siehe Abb.: Anschluss Kabelschuh)
• Drehen Sie die rote Schraube so fest, dass sich
der Kabelschuh nicht mehr lösen kann.
• Lösen Sie die schwarze Schraube am Spannungs-
wandler soweit, dass Sie den schwarzen Kabel-
schuh des 12 V Kfz-Kabels mit der Öffnung unter
Schraube und Unterlegscheibe legen können.
• Drehen Sie die schwarze Schraube so fest, dass
sich der Kabelschuh nicht mehr lösen kann.
