Español | 79
ANT.
CONT
TEL MUTE
P.CONT
FRONT • L
FRONT • R
REAR • L
REAR • R
– +
FRONT
Entrada de antena de FM/AM
Salida trasera izquierda (Blanco)
Salida trasera derecha (Rojo)
Fusible (10A)
Mazo de conductores
(Accesorio
1)
Cable del encendido (Rojo)
Cable de la batería (Amarillo)
Cable de masa (Negro) - (Al chasis
del automóvil)
ACC
Caja de fusibles
del automóvil
Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta.
Salida delantera izquierda (Blanco)
(KDC-3025 solamente)
Salida delantera derecha (Rojo)
(KDC-3025 solamente)
Para conectar el Cambiador
de discos, consulte el manual
de su cam biador de discos.
Entrada de control del cambiador
de discos KENWOOD
Cuando utilice el amplificador de potencia
opcional, conéteclo al terminal de control
de potencia respectivo.
Cable de control de potencia (Azul/blanco)
Cable de control de antena motriz (Azul)
Dependiendo de la antena que está
utilizando, conecte al terminal de control
de la antena motriz, o al terminal de
alimentación del amplificador de refuerzo
de la antena tipo pelicular.
Al altavoz delantero izquierdo
Al altavoz delantero derecho
Al altavoz trasero izquierdo
Al altavoz trasero derecho
Blanco/Negro
Blanco
Gris/Negro
Gris
Verde/Negro
Verde
Púrpura/Negro
Púrpura
Interruptor de la llave
de encendido
Caja de fusibles
del automóvil
(Fusible principal)
Batería
Cable de silenciamiento TEL (marrón)
Sin utilizar

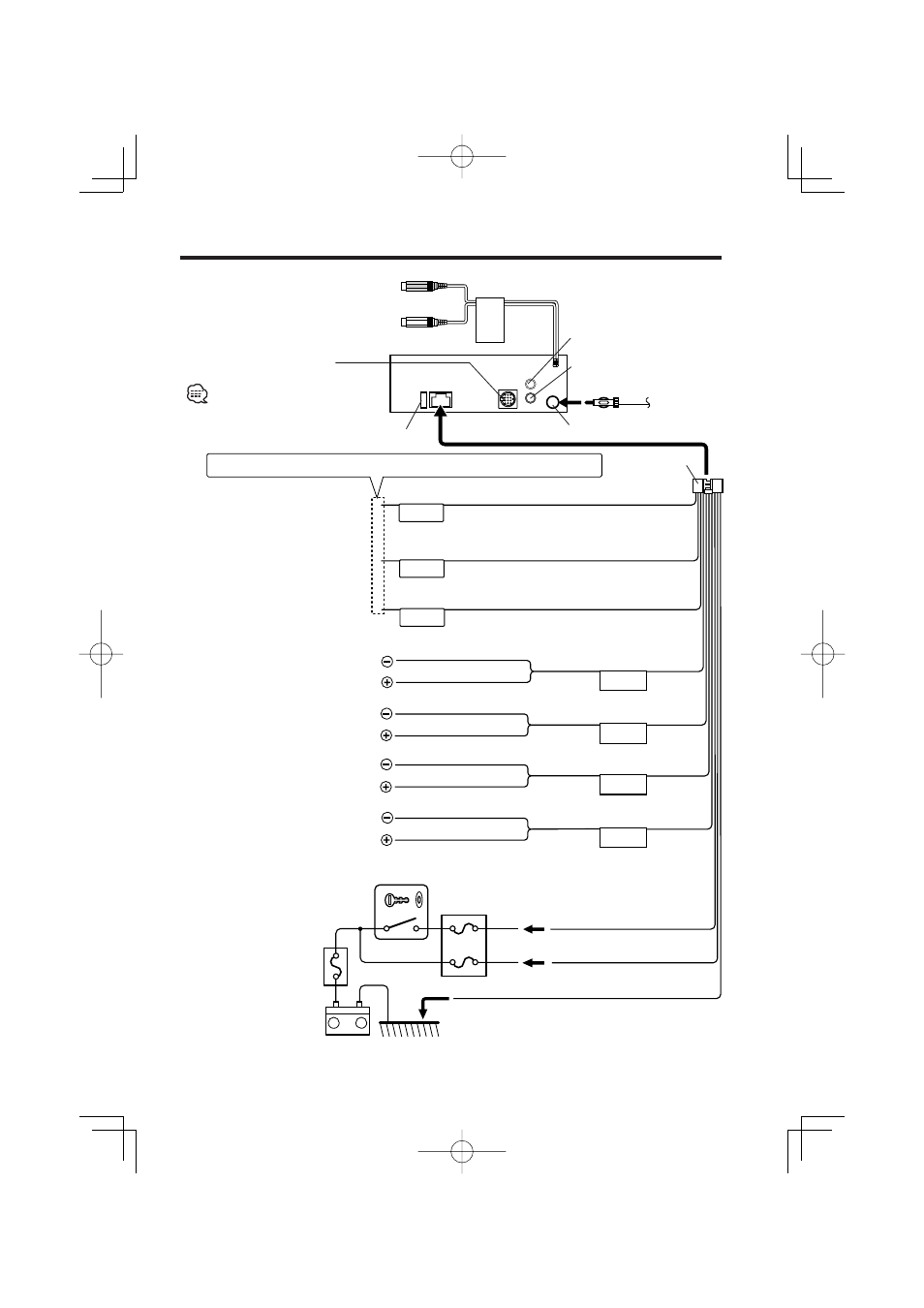

Conexión de cables a los terminals
