Français | 51
ANT.
CONT
TEL MUTE
P.CONT
FRONT • L
FRONT • R
REAR • L
REAR • R
– +
FRONT

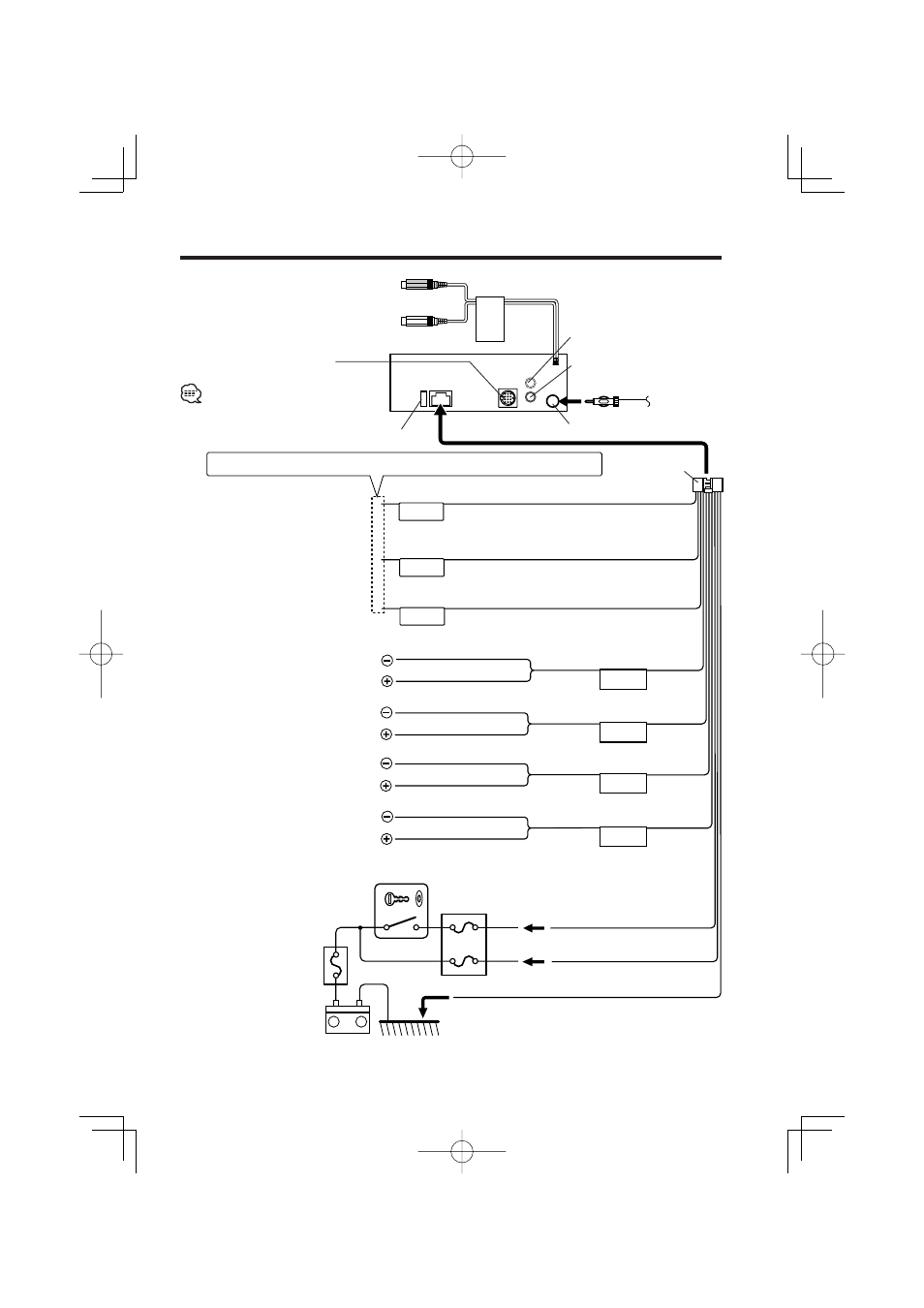

Connexion des câbles sur les prises
Entrée de l’antenne AM/FM
Sortie arrière gauche (blanc)
Sortie arrière droite (rouge)
Fusible (10A)
Faisceau de câbles
(Accessoire1)
Câble d’allumage (Rouge)
Câble de batterie (Jaune)
Câble de masse (Noir) - (Au châssis
de la voiture)
ACC
Boîte á fusibles
de la voiture
Si aucune connexion n’est faite, ne laissez pas le câble sortir à l’extérieur.
Sortie avant gauche (Blanc)
(KDC-3025 seulement)
Sortie avant droite (Rouge)
(KDC-3025 seulement)
Pour connecter le changeur
de disques, consultez le mode
d’emploi du changeur.
Entrée de commande du changeur
de disque KENWOOD
Lors de l’utilisation de l’amplificateur de
puissance optionnel, connectez à sa prise
de commande d’alimentation.
Câble de commande de l’alimentation (Bleu/Blanc)
Câble de commande de l’antenne moteur (Bleu)
Selon l’antenne que vous utilisez,
connectez à la prise de commande
du moteur d’antenne ou à la prise
d’alimentation du préamplificateur de
l’antenne de type film.
A l’haut-parleur avant gauche
A l’haut-parleur avant droite
A l’haut-parleur arrière gauche
A l’haut-parleur arrière droite
Blanc/Noir
Blanc
Gris/Noir
Gris
Vert/Noir
Vert
Violet/Noir
Violet
Interrupteur d’allumage
Boîte á fusibles
de la voiture
(Fusible principal)
Batterie
Câble de sourdine TEL (marron)
Non utilisé
